本帖最后由 ultrakiller 于 2015-8-27 14:36 编辑
转发论坛：
CHH http://www.chiphell.com/thread-1355477-1-1.html
显卡吧 http://tieba.baidu.com/p/4000857074?pn=1
ZOL http://bbs.zol.com.cn/diybbs/d231_817736.html
京东社区 http://group.jd.com/thread/20000001/20929668/20000004.htm
第一轮 R9 290X 的帖子 http://radeonfury.com/thread-400-1-1.html
千呼万唤始出来 AMD 新一代旗舰显卡 Radeon R9 Fury X 终于问世，AMD Fury X 和 Nvidia 980Ti 卡皇争霸再度成为热门话题，当然多数玩家还是抱着凑热闹的心情看这场口水之争，动则 5000 元以上的价格不是谁都能承受得起，千元甜品级显卡才是真正兵家必争之地，Nvidia 这边是 GTX 960 以及即将发布的 GTX 950，而 AMD 与之直接竞争的 R9 380、R9 370 等 R300 系显卡已经全部开放，说实话相比 Fury X 全新架构的 Fiji 核心和全球第一款 HBM 显存的响亮名号，R9 390、380 系列的惊喜不是很大，比如 R9 380 主要是在 R9 285 核心基础上进行提升频率、优化功耗等小幅度升级，显卡界类似 Intel 的 Tick Tock 架构和制程发展模式也屡见不鲜了。此次新入手的显卡来自于讯景 XFX R9 380 4G 黑狼 ，去年曾玩过旗下 R9 290X 8G 黑狼显卡，虽是旗舰产品，功耗向型号（接近 300 瓦）看齐，但 XFX 家的散热器性能着实不错，温度和噪音控制十分理想，新的 XFX R9 380 4G 升级为第三代酷魂散热器技术，除了性能外，散热器也是本次评测体验的重点内容。
开箱
XFX R9 380 4G 外箱包装使用讯景经典的 X 造型，特立独行很有新鲜感，正面的卡通人物形象很容易让人联想到 X-Man 中的金刚狼角色。
关于显卡名称，京东页面和显卡包装标注 R9 380 4G/2G 黑狼，XFX 官网和多数媒体写的则是 R9 380 4G/2G 魔尊，对比显卡外观和频率一模一样，型号也是相同的 R9-380P-45，所以 R9 380 黑狼和 R9 380 魔尊实为同一款显卡，猜测供货不同名称作了区分。
背面实物图介绍讯景的散热器技术、产品规格和用料特点，值得关注的一点 R9 380 支持 Win 10 系统 DirectX 12 技术。
4GB GDDR5 显存、90mm 温控风扇、10mm+ 加长全铜热管、铝制散热鳍片特点，其中 10mm+ 热管的描述稍有不妥，热管性能通常以直径和数量表现出来，XFX R9 380 4G 黑狼应该标注为 4 根 6mm 热管，写成 10mm+ 长度对热管用料依然没有清晰概念。
全日系固态电容、全封闭铁素体电感，主流显卡和主板几乎属于标配的用料设计。
讯景酷魂散热器技术，后面会作详细的拆解分析，“纯铜直触式散热底座”可能引起歧义，我开始以为 XFX R9 380 4G 黑狼采用不怎么受人待见的 HDT 热管直触工艺，实际上是性能更好的纯铜底座，“直触”一词明显多余，XFX 包装挺有新意，只不过一些用词感觉不够专业、准确。
拿到 X 造型包装的那一刻就在想内部包装和显卡存放如何设计的，开箱发现内盒就这么小一块，外箱四个角其实是空心的，能起到一定的缓冲保护作用。

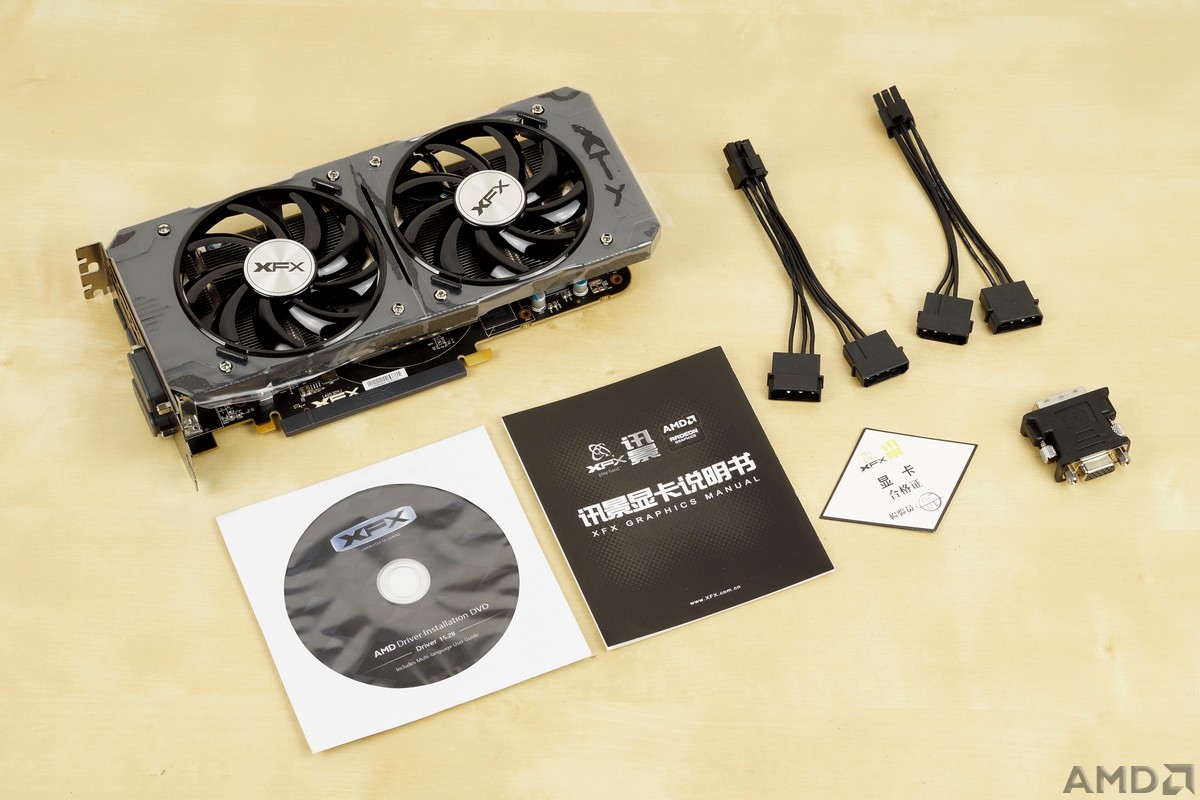

配件有 2 条 4D-6PIN 供电转接线、DVI-VGA 视频转接头、驱动光盘和说明书，显卡出厂状态贴有一张塑料膜，所有视频接口和 PCI-E 金手指加防尘塞保护，4D-6PIN 供电转接线使用黑色尼龙网包覆，种种细节体现精致高端的定位。
参数 | 型号 | R9-380P-45D | | 核心 | Antigua Pro | | 流处理器 | 1792 个 | | 核心频率 | 990 MHz | | 显存频率 | 5700 MHz | | 显存容量 | 4GB | | 显存位宽 | 256 bit | | 视频接口 | DVI×2 + HDMI + DP | | 最高分辨率 | 4096×2160 | | 外接供电 | 6pin×2 | | 最大功耗 | 190W，建议电源450W | | 其它功能 | DirectX 12，OpenGL 4.5，CrossFire 支持，HDCP 支持 |
显卡赏析

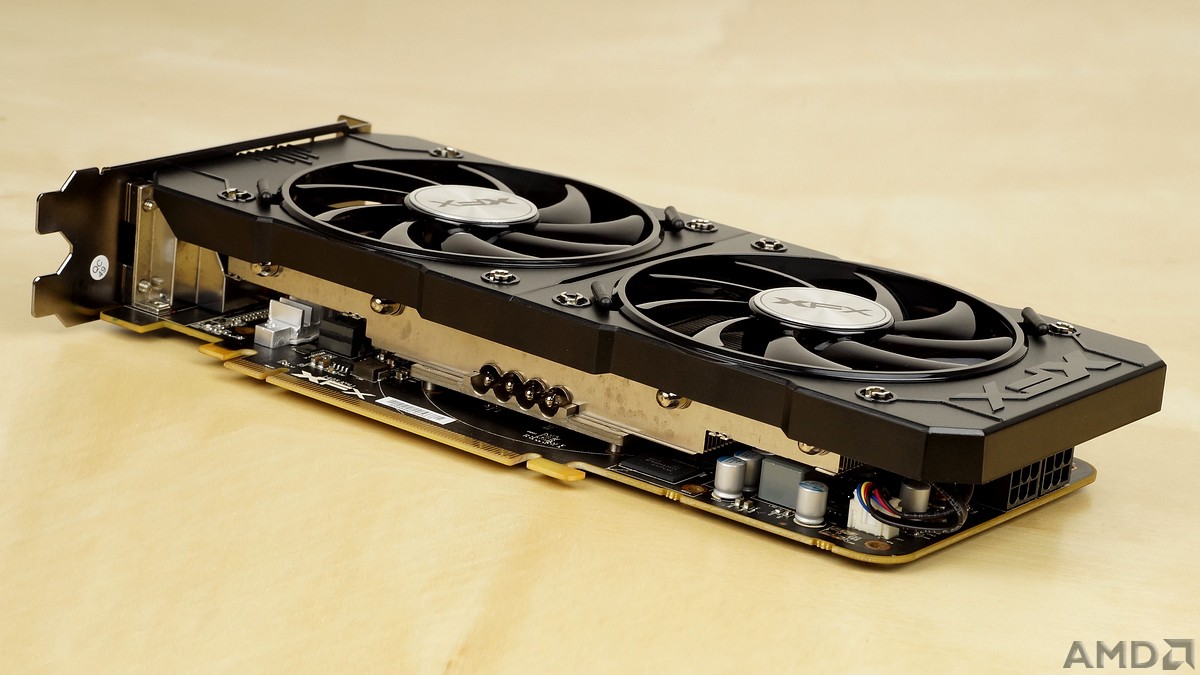

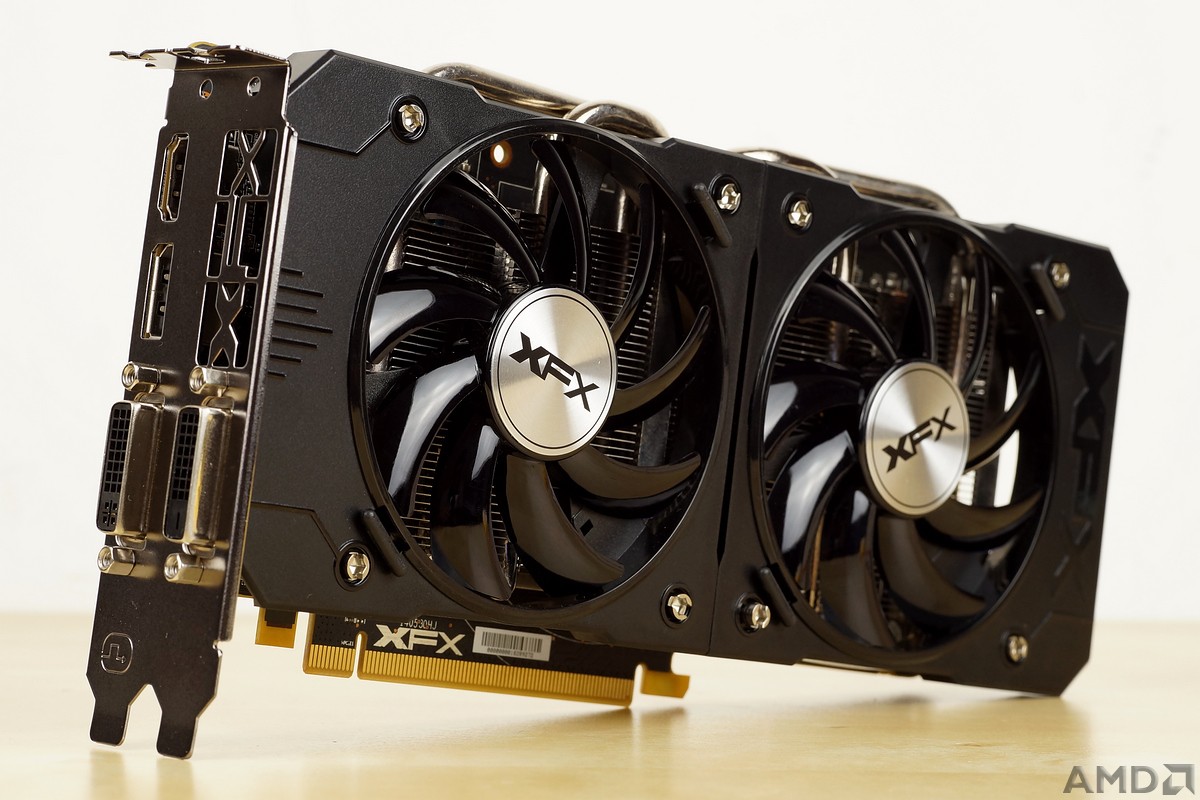

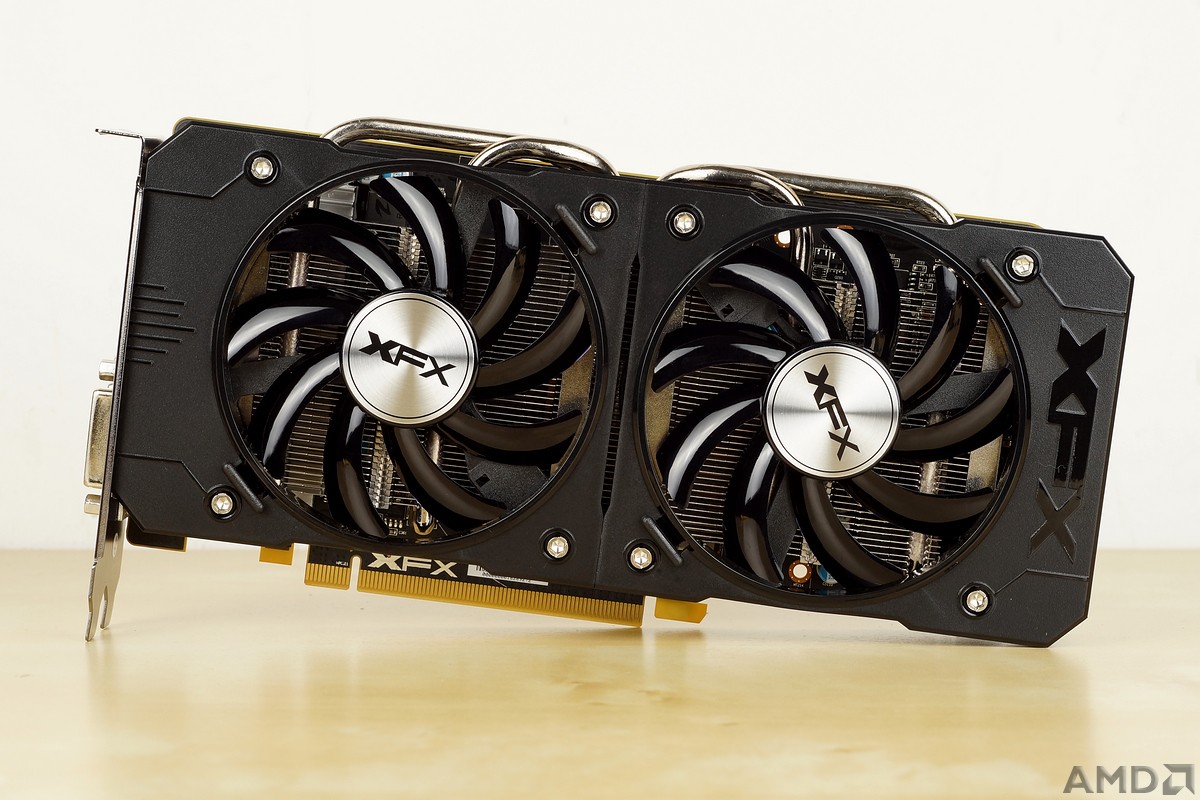

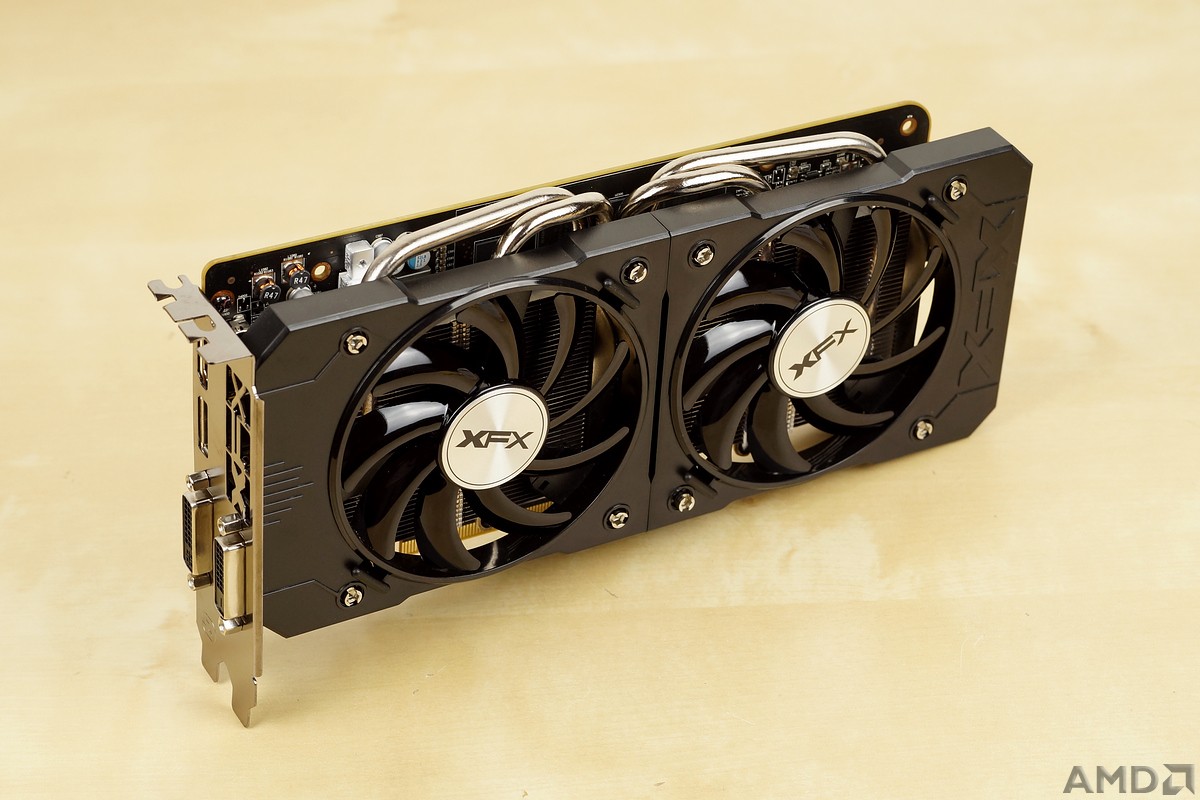

显卡外观一览，XFX R9 380 4G 黑狼人如其名显卡以纯黑配色为主，导风罩、风扇叶和 PCB 主体都为黑色，而风扇标签、螺丝采用金属质感的银色装饰，包括镀镍的热管和散热鳍片也是银色，使得显卡不会因为纯黑一种颜色而显得过于单调，此外注意到一个细节，配送的 2 条 4D-6PIN 同样经过全黑化处理，比其他的供电转接线漂亮许多，讯景在显卡造型设计上一如既往出色，而且很注重细节。
显卡尺寸 234mm × 115mm × 39mm ，比标准 ATX 主板略短，双 PCI 厚度，无论和大多机箱安装，还是组建多显卡都不会产生兼容问题。
显卡散热器采用开放式风道，2 把下吹式 90mm 风扇能够照顾到显存和供电等重要部位的散热，风扇罩和显卡 PCB 之间留有足够空间引导气流，如果太过封闭则会阻碍风道通畅。

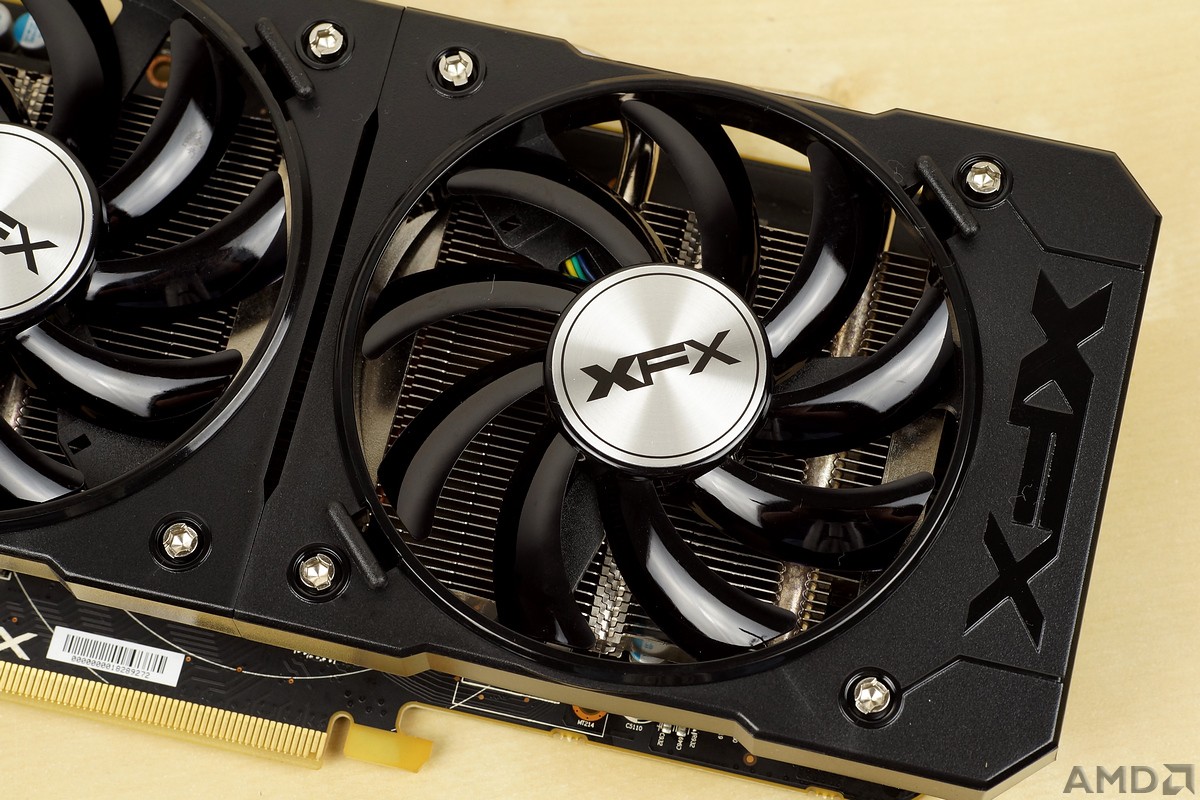

高光镜面的扇叶和同心圆纹理标签，起到不错的装饰效果，显卡尾部 XFX 品牌标志，可惜没有 LED ，估计更高端的旗舰显卡才会开启这个信仰充值功能。
特殊的六角螺丝。
高清视频接口包括 2 个 DVI、1 个 HDMI 和 1个 DisplayPort 接口，满足多屏幕输出需求，PCI 挡板设计有 XFX 标志，不仅宣传了品牌意识，而且散热器为横向出风，此处镂空有利于气流向机箱外部排出，图中看 XFX 标志倒着，下置机箱安装完成后文字方向就正确了。
AMD 新显卡支持无桥交火技术，所以 R9 380 顶部取消传统的桥接金手指，特别是组建三路或四路多显卡系统时要比 Nvidia 来得方便，不过不得不承认 Nvidia 玩得一手好逼格，各种靓丽的 SLI 硬桥变成信仰和乐趣，值得 AMD 借鉴。

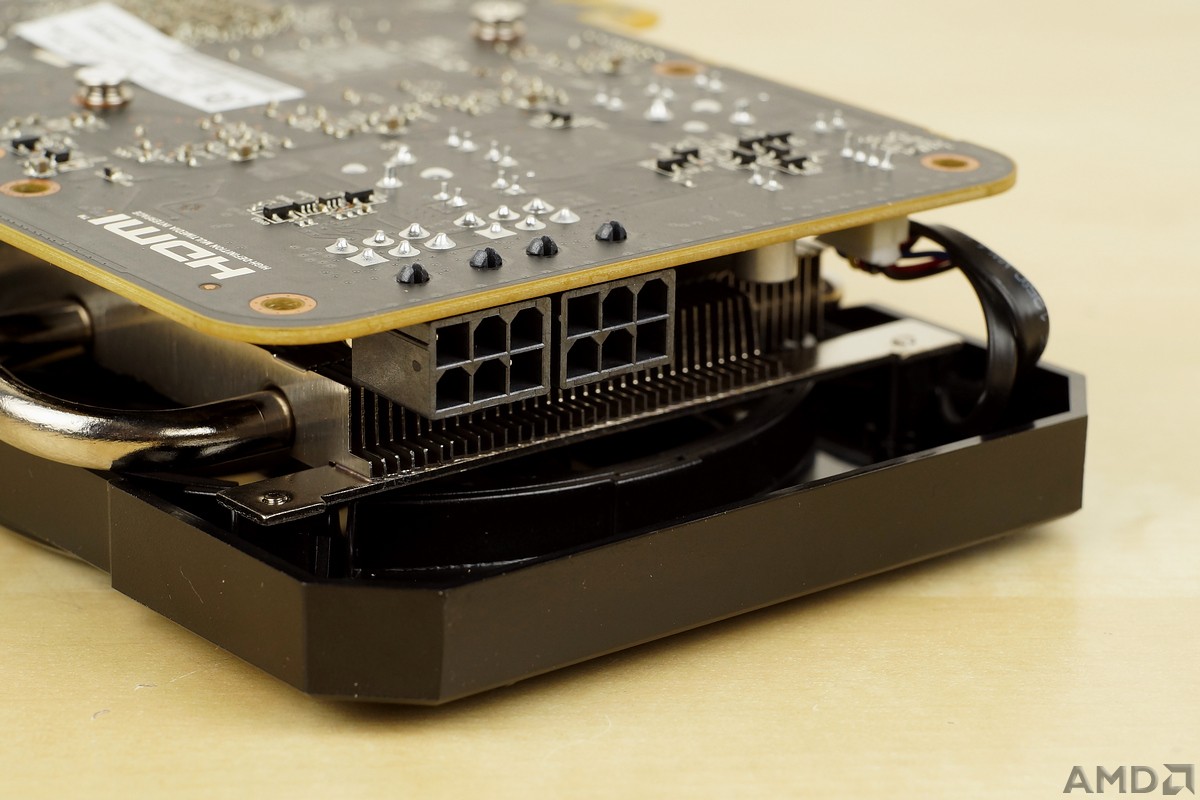

双 6PIN PCI-E 辅助供电接口，方向侧置，走线美观。
PCB 解析

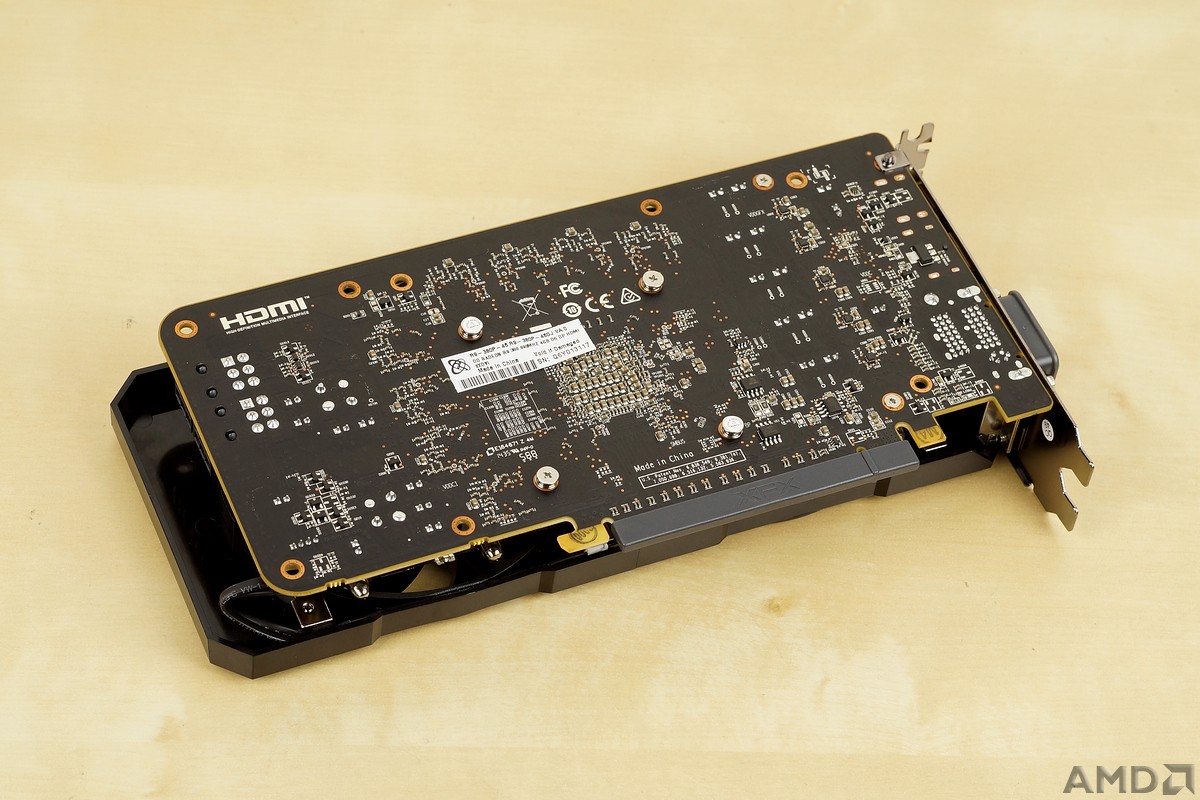

拧掉背部 4 枚螺丝即可轻松拆卸散热器，防拆标签记得用电吹风大法。
XFX R9 380 4G 黑狼 PCB 采用紧凑板型设计，左侧供电覆盖散热片，对比发现整体布局与同门 R9 285A 非常相近，不过新的散热方案性能和噪音肯定会有差异，显存颗粒、电感等料件也有所不同，因此 XFX R9 380 4G 黑狼可以算作 XFX R9 285A 的加强版。

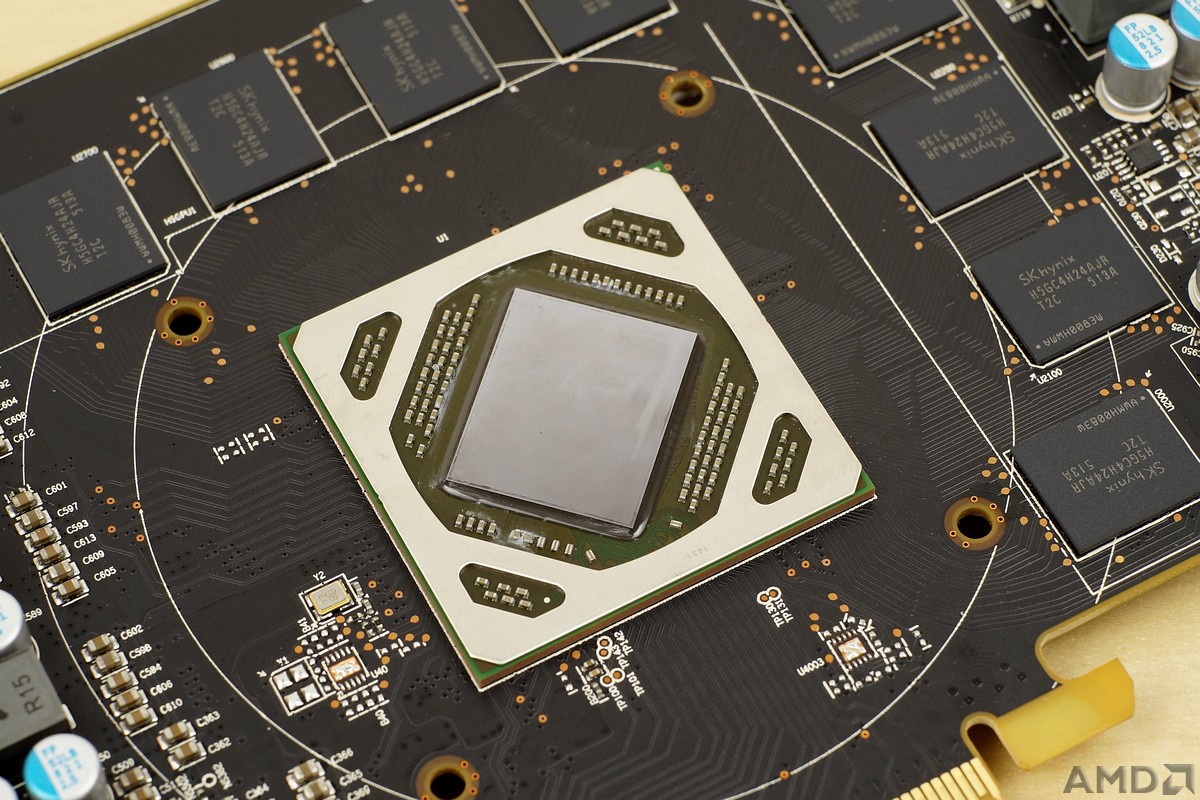

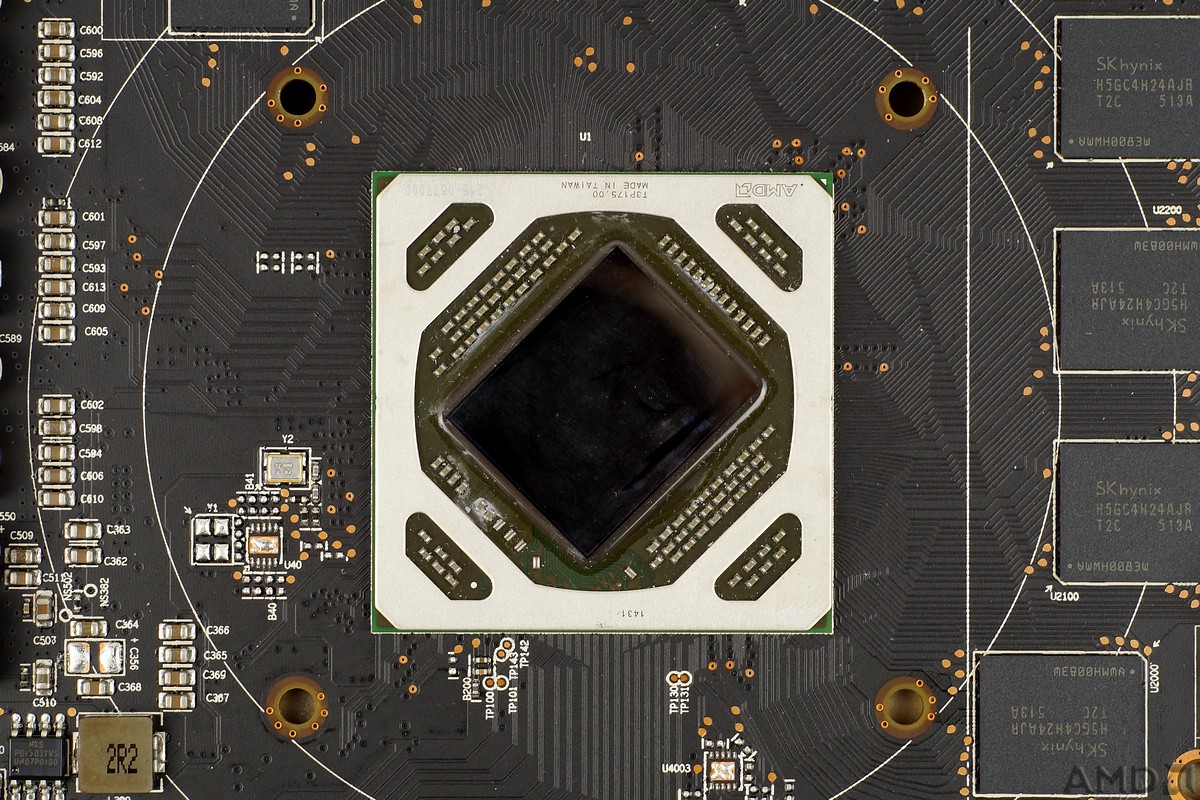

擦去硅脂，GPU 没有核心代号等字样，不知道其他 AMD 新卡是否也如此。

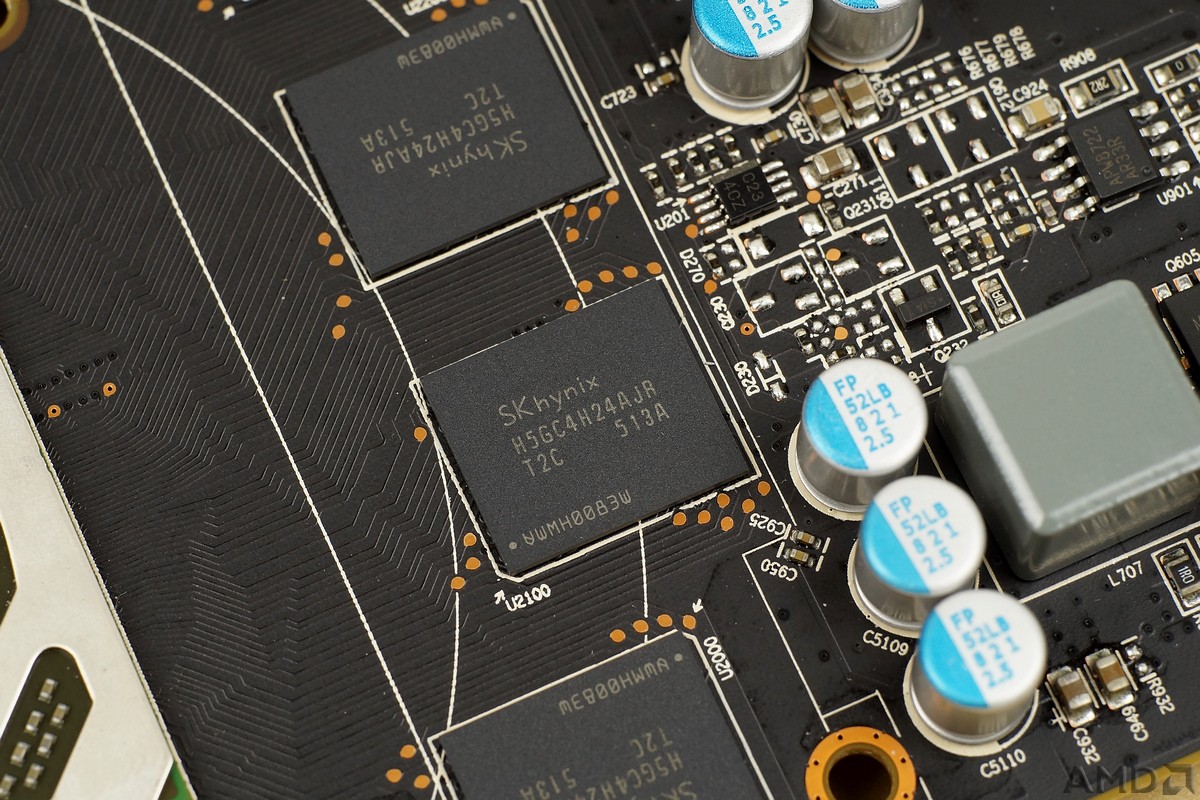

正面 8 颗 海力士 SKhynix GDDR5 显存颗粒组成 4G 容量 ，型号 H5GC4H24AJR 。

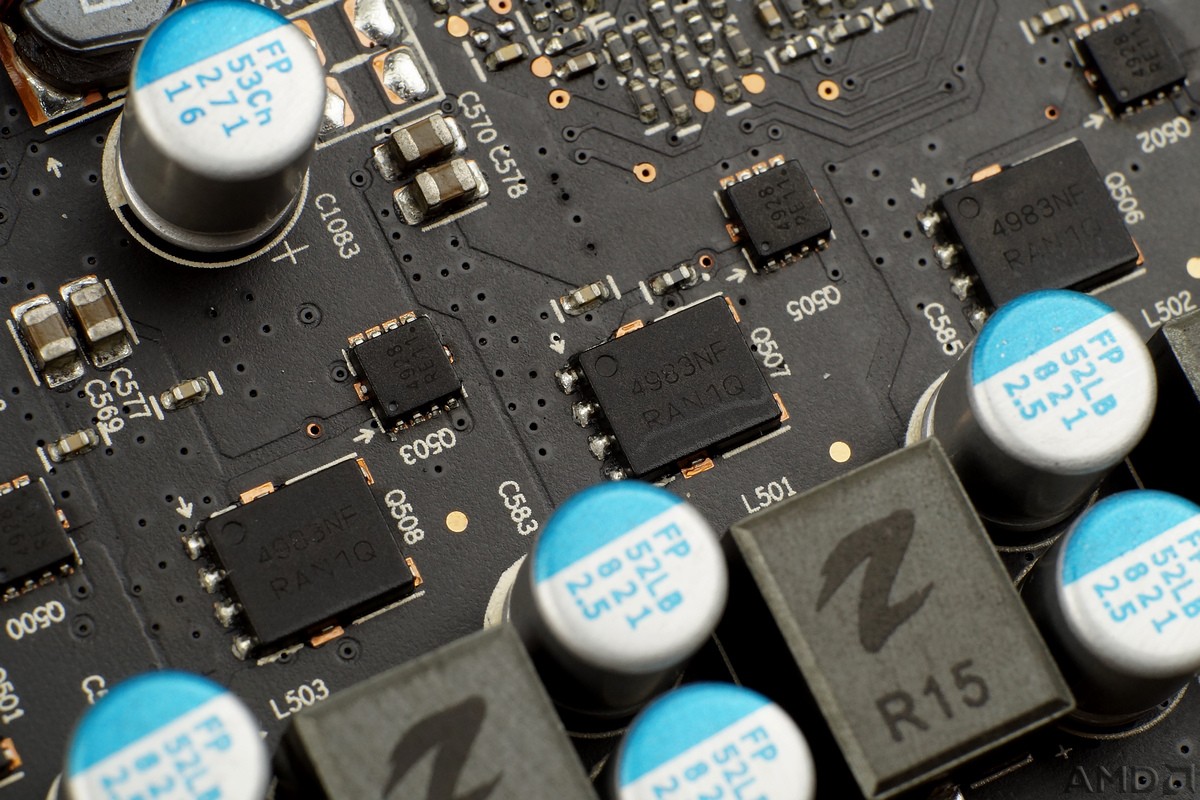

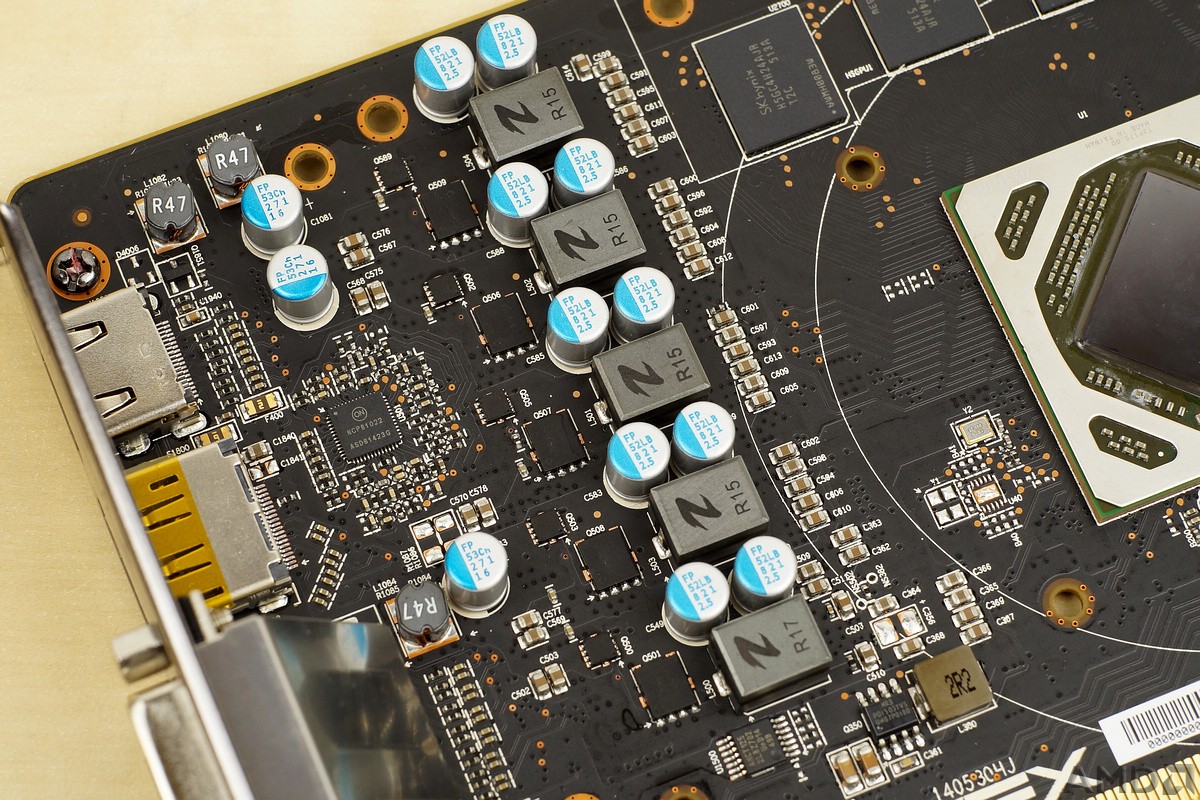

XFX R9 380 4G 供电位于核心左侧，采用 4 相核心加 1 相显存的设计，每项供电配置一上一下桥两颗 SO-8 封装的 Mosfet ，以及 FPCAP 全固态电容、MLCC 贴片电容和铁素体电感，高规格的用料确保供电稳定。

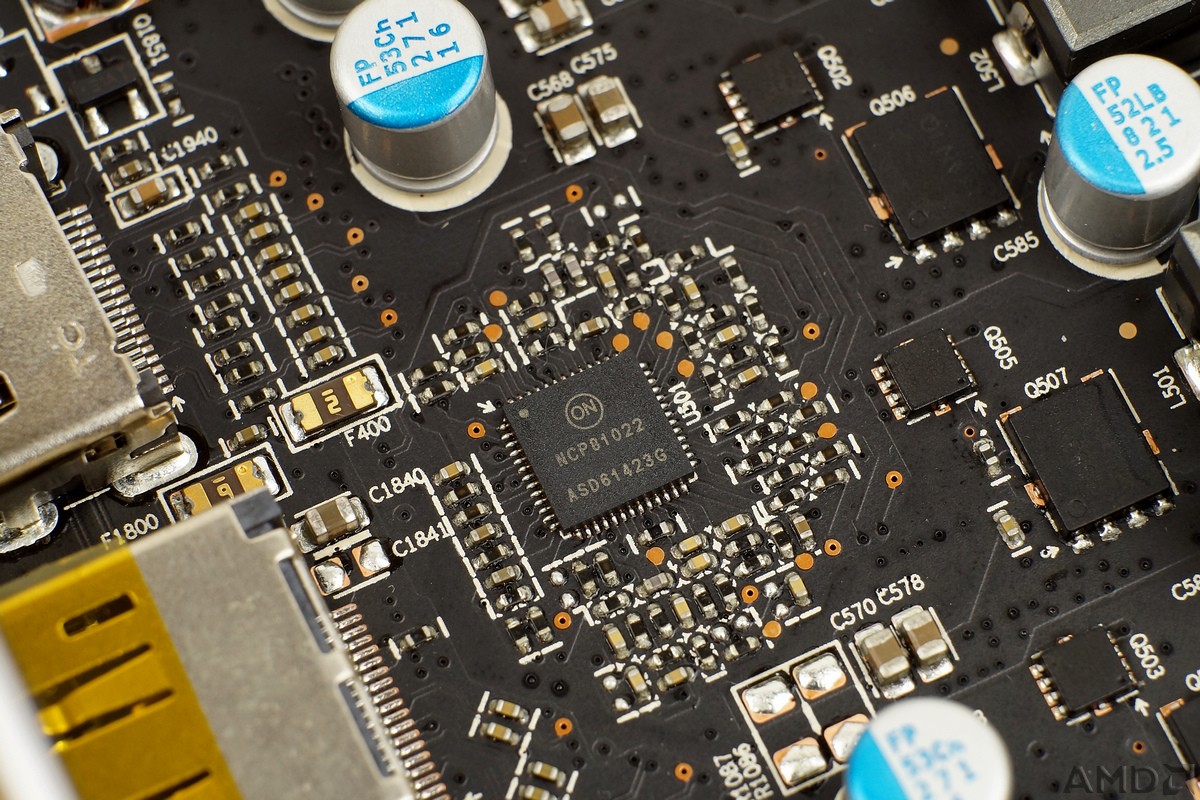

PWM 供电管理芯片来自 安森美 NCP81022 ，正好支持 4+1 相供电。
上桥是 安森美 4928N Mosfet，下桥是 安森美 4983NF Mosfet ，SO-8 封装。

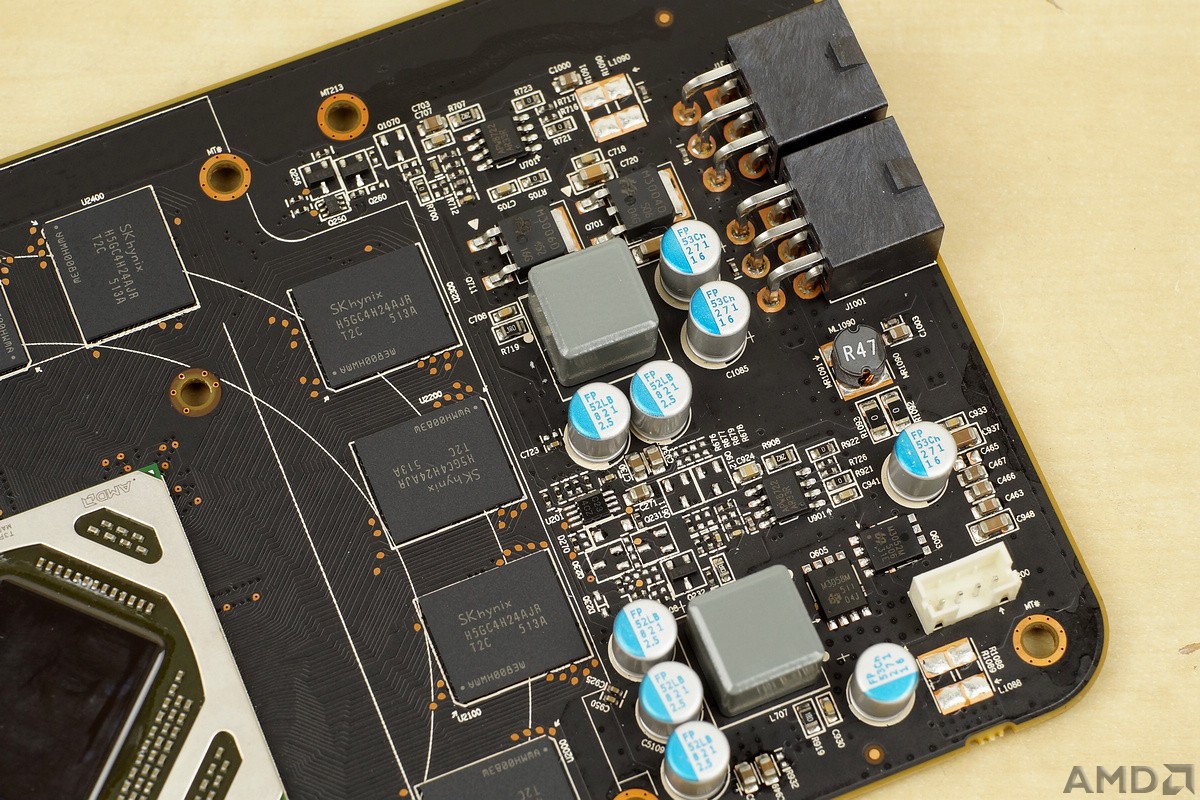

显卡右侧也有 2 相供电，负责 +12V 输入的整流滤波，容易被误认成显存供电。
散热器
下面详细分析散热器。

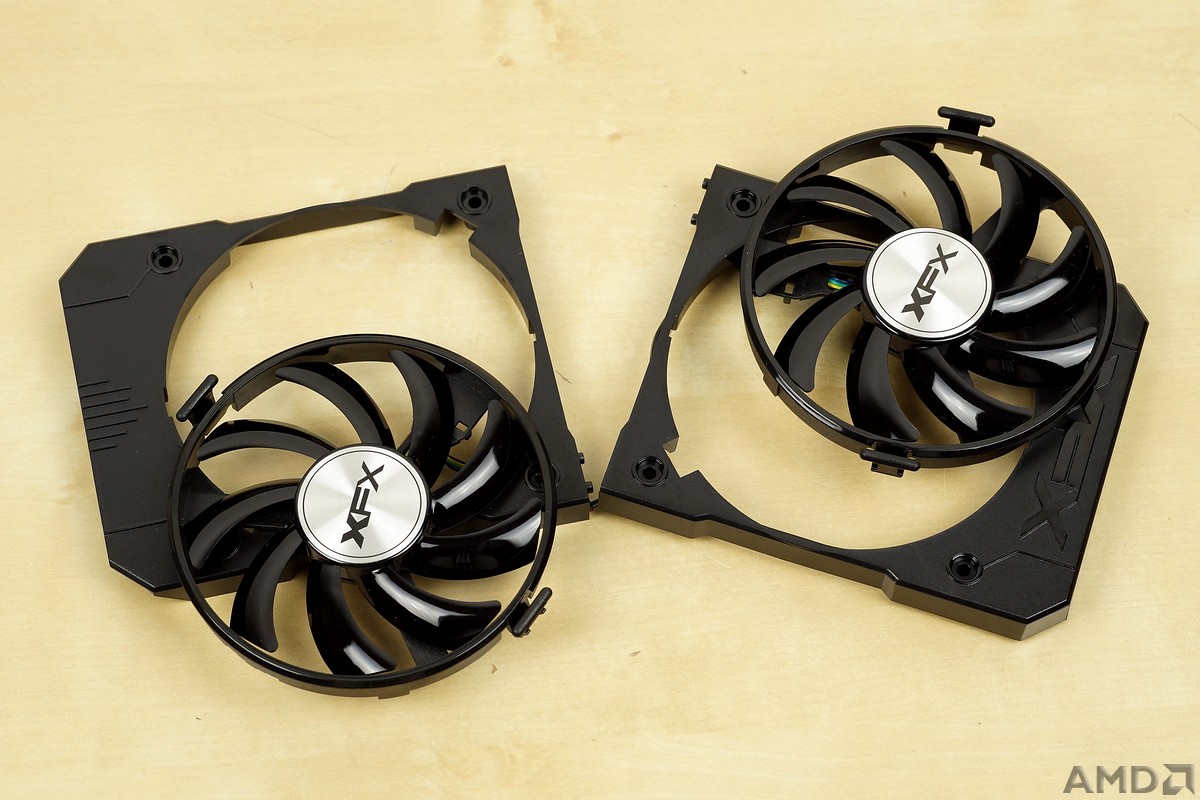

讯景最新第三代酷魂散热器技术，内含一种模块化的理念，2 个风扇框架可以分离，理论上中间再加 1 个风扇框架就能组成3风扇系统，风扇支持免工具安装，通过 2 个一体式扣具固定，方便玩家清理。

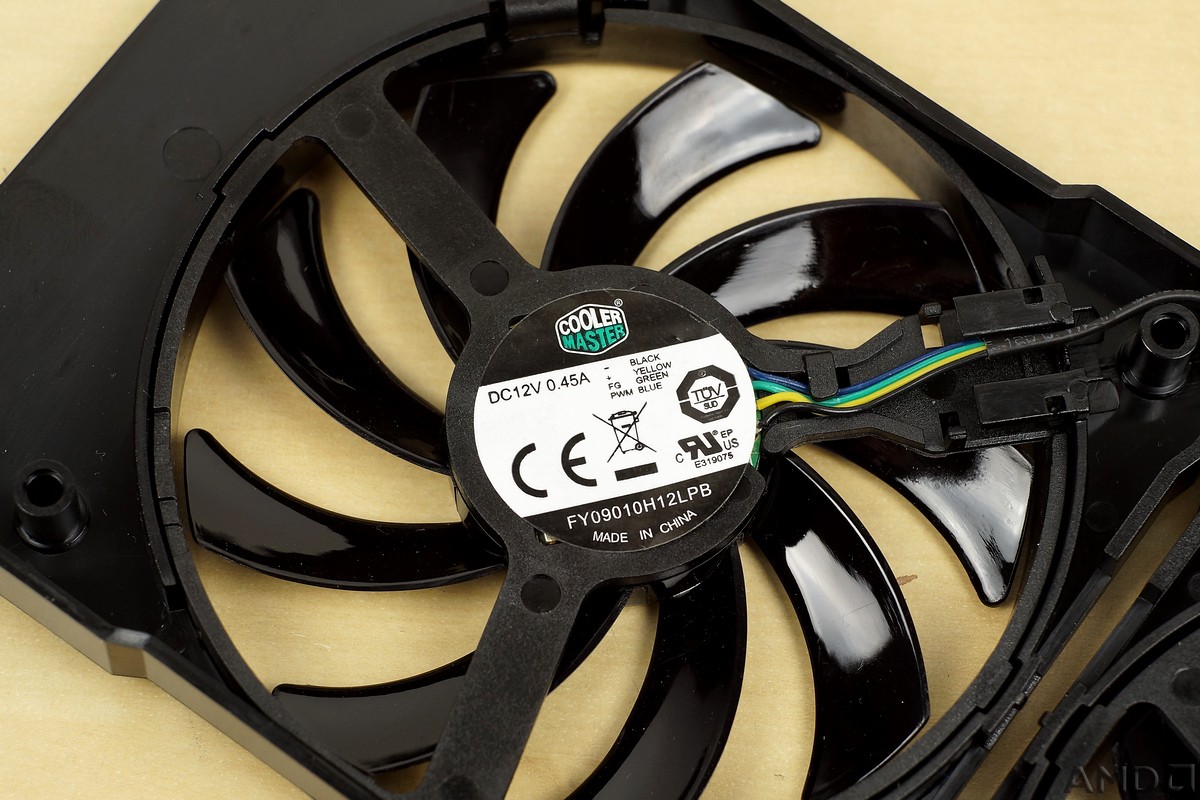

铭牌标签显示风扇由酷冷出品，型号 FY09010H12LPB ，90mm尺寸、10mm厚度，DC 12V、0.45 A，支持 PWM 智能温控调速，最高转速 3900 RPM。

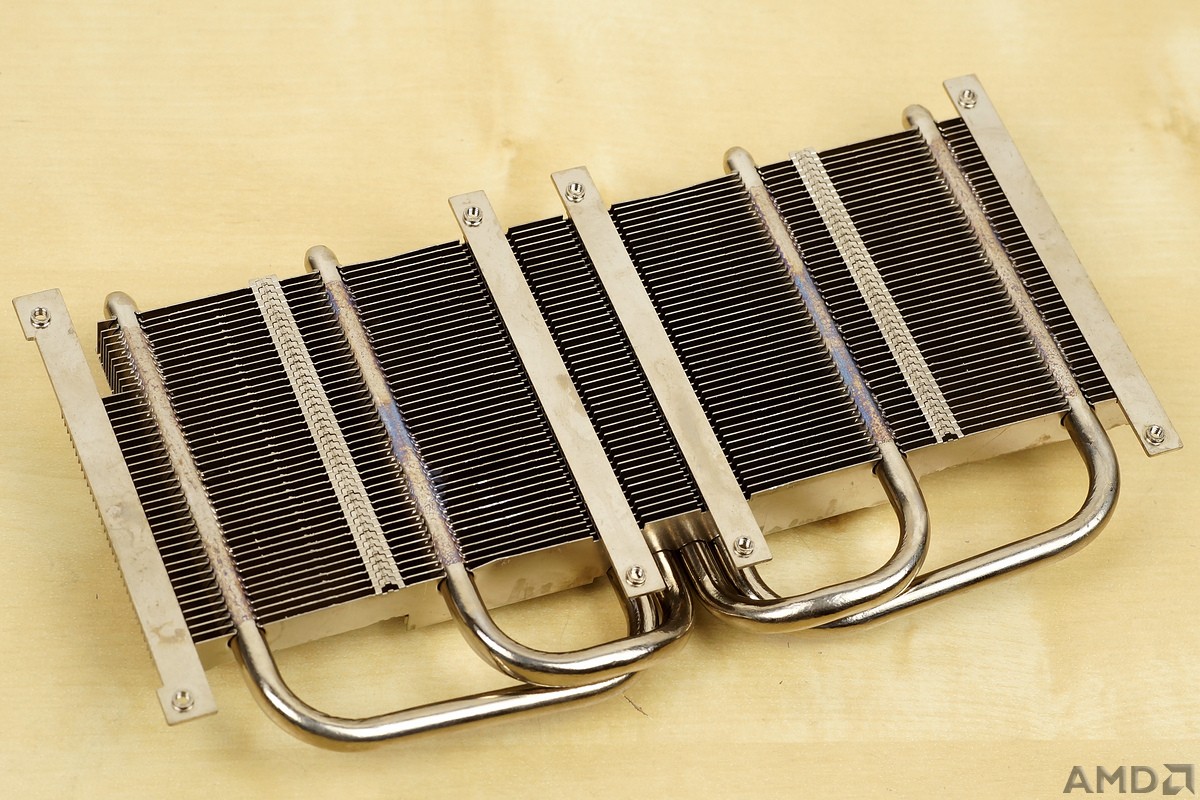

散热器主体由 43 张铝制散热鳍片、4 根 6mm 铜质热管和 43mm 尺寸的纯铜底座构成，应对发热量不大的 R9 380 核心绰绰有余，正反两面用了 5 排扣 fin 工艺保持鳍片间距整齐，热管和鳍片全部使用镀镍工艺美化外观，也是为焊接作准备。

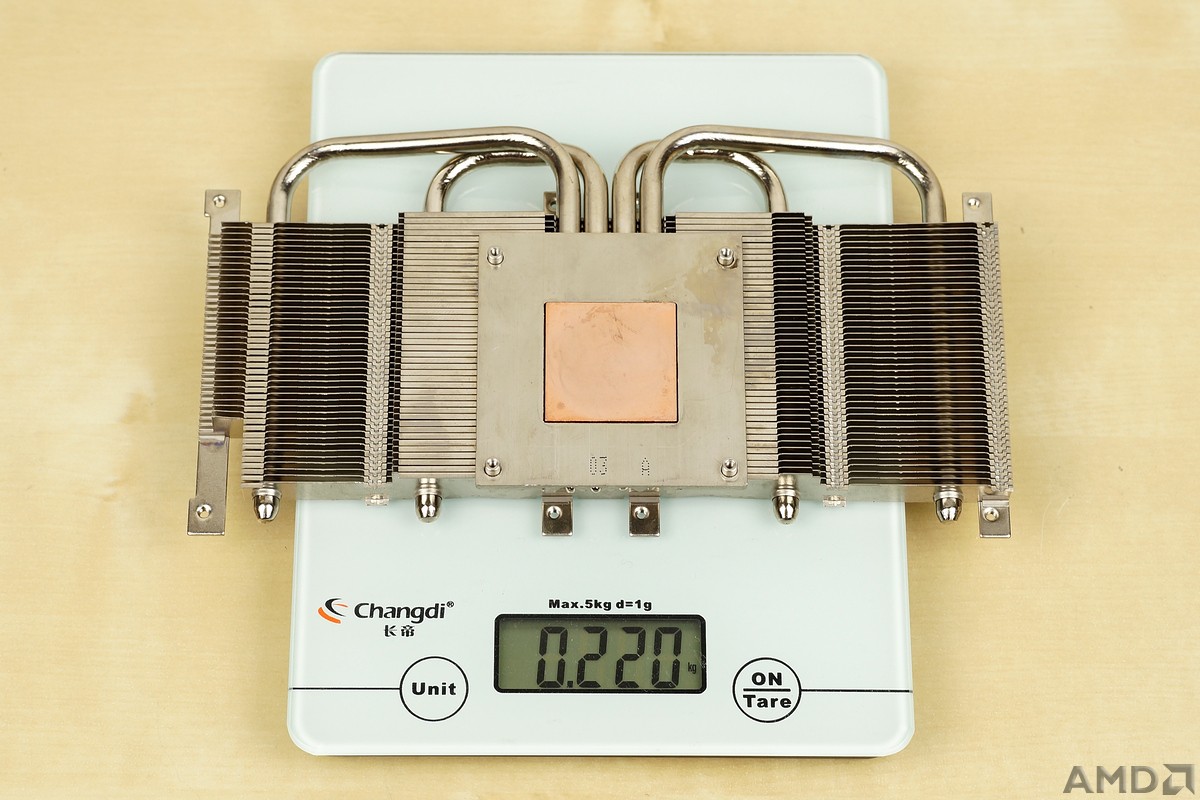

散热器重量 220g 。

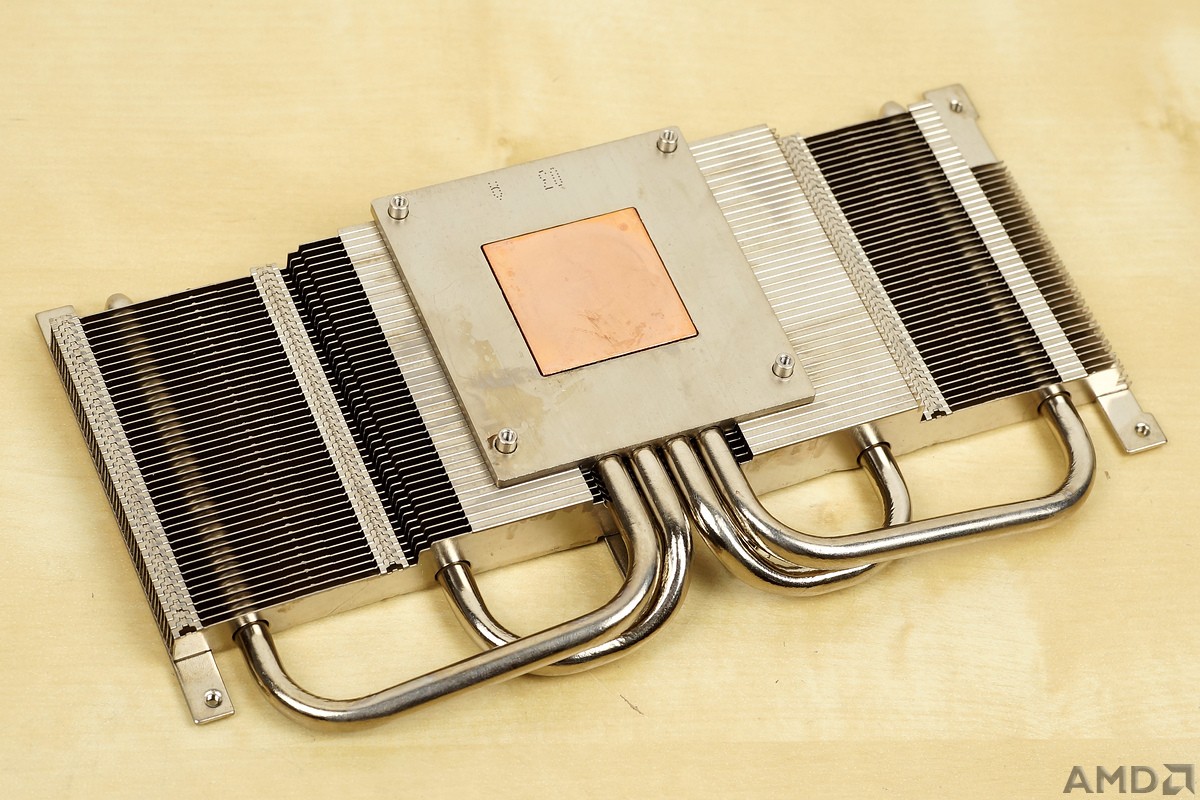

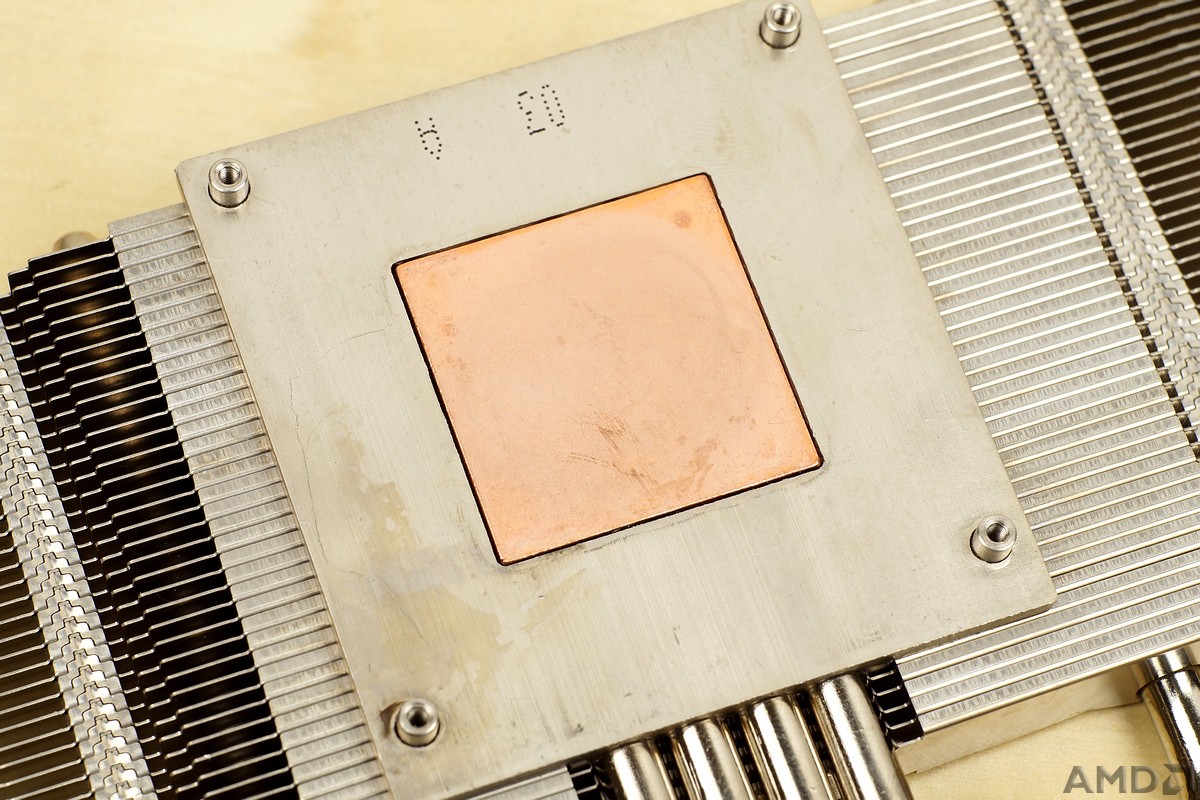

铜底面略微凸起，43×43mm² 宽度能完全覆盖和贴合 R9 380 的核心表面（366mm²），铜底不是铣底或拉丝工艺，打磨还算平整，铜底周围的金属板用于夹持焊接热管，以及固定散热器，其实还可考虑添加导热贴和显存直触散热。
热管和底座采用夹持焊接工艺，而且热管没有扁平化处理，避免变形导致的性能损失。

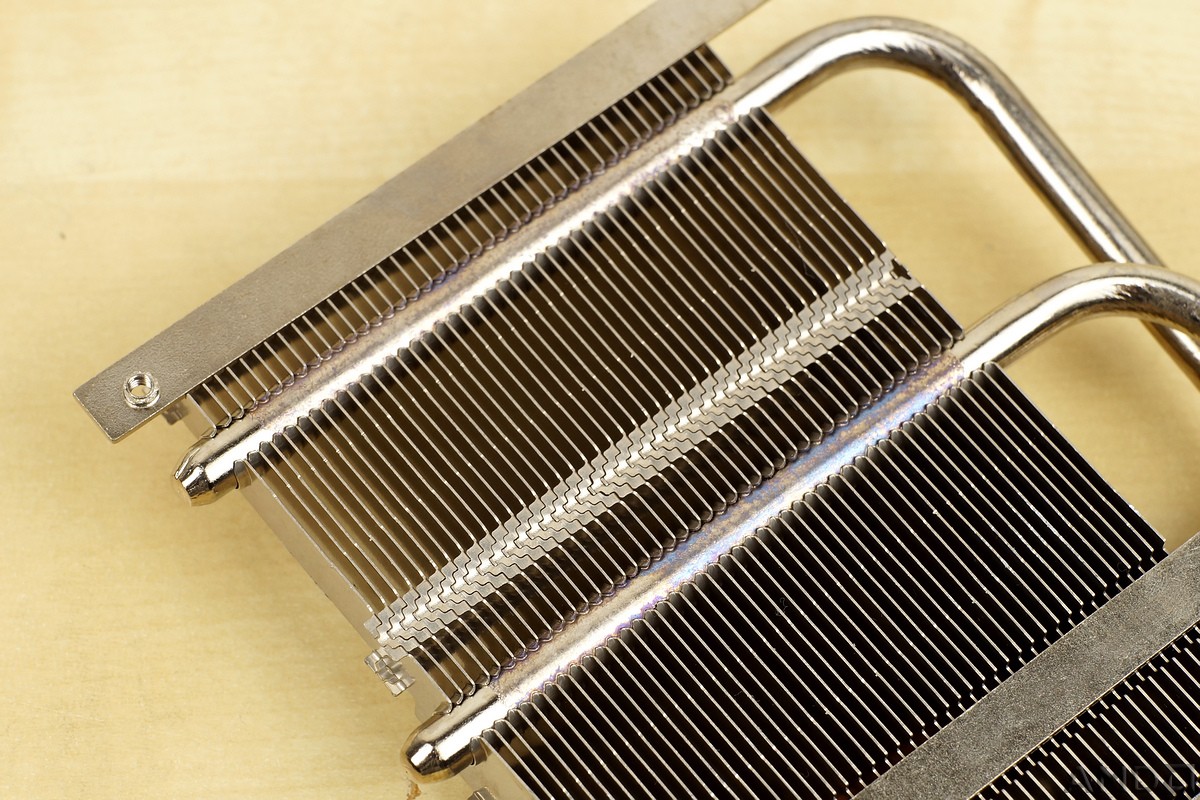

热管和散热鳍片同样采用性能最好的焊接工艺，残留的焊锡用料清晰可见，唯一不足的地方，头尾两端大概有 4~5 张散热鳍片没有焊接到位，总的来看讯景第三代酷魂散热器用料和做工还是很棒哒。

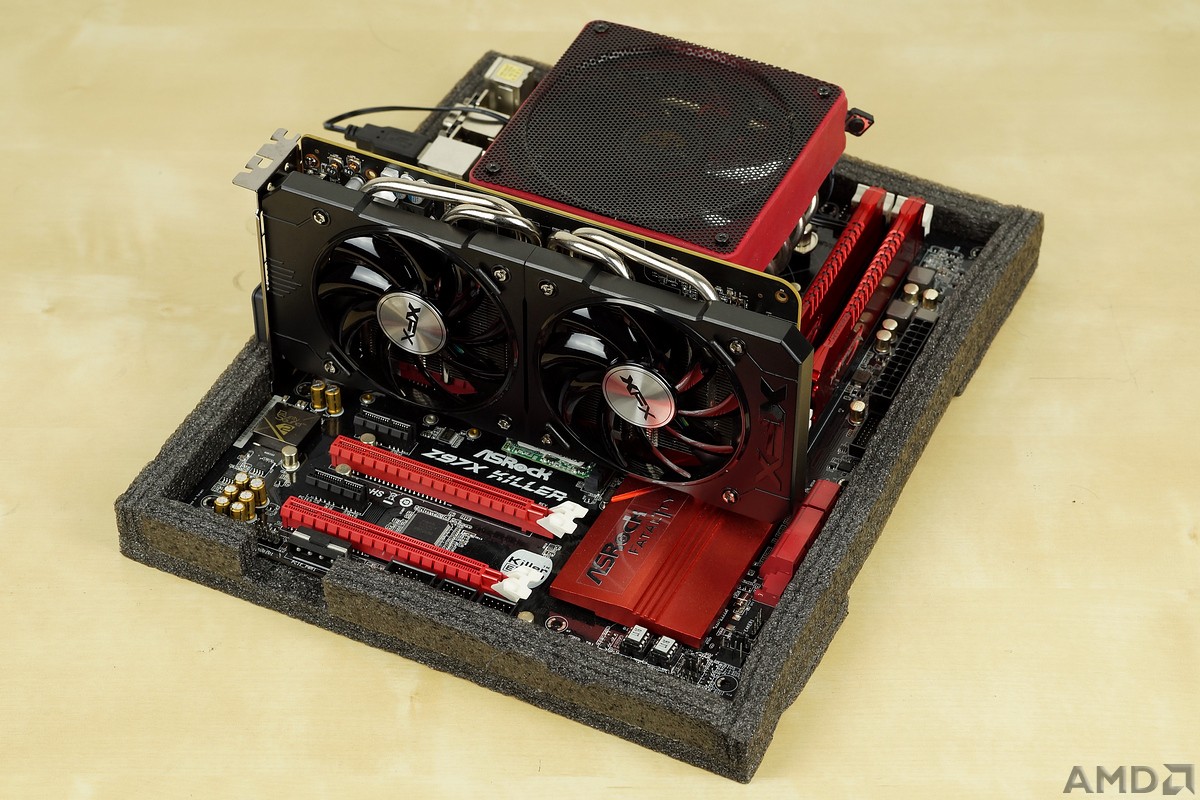

硬件平台：
CPU Intel i5 4670K
主板 华擎 Z97X Killer
显卡 讯景 R9 380 4G
内存 金士顿 Savage 2400 8G×2
硬盘 金胜 N300 64G M.2 SSD
电源 钜能 SFX-L 500
散热 追风者 PH-TC12LS
风扇 安耐美 Apollish
系统平台：
系统 Windows 7 64bit
驱动 Catalyst™ 15.7.1
GPU-Z 0.8.5

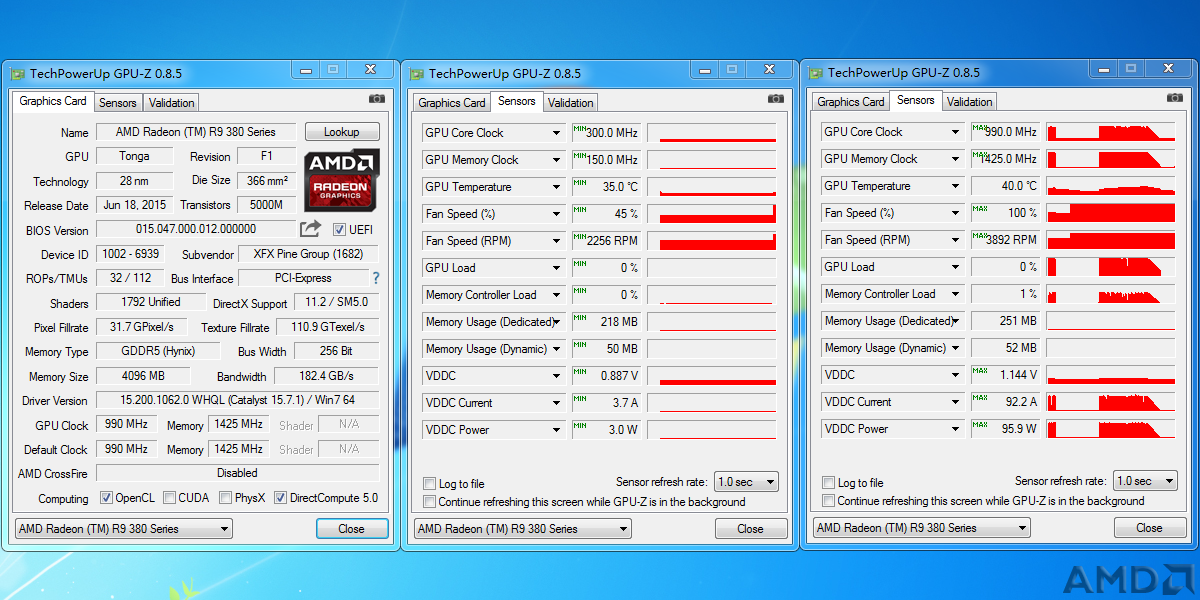

当前版本的 GPU-Z 0.8.5 已完美识别出 XFX R9 380 4G 所有信息，品牌 XFX Pine Group，基于 AMD Tonga（Antigua） 图形核心，采用 28nm 工艺制程，内建 1792 个流处理器、112 个纹理单元、32 个 光栅单元，显存位宽 256 Bit，颗粒 Hynix 海力士，支持 DirectX 12（需要 Win 10 支持）以及 AMD Mantle 3D API 标准，核心规格相比 R9 285 没有实质变化，主要提升频率和作了功耗优化，比如老款 XFX R9 285A 主频为核心 918 MHz、显存 5500 MHz， 新的 XFX R9 380 4G 提升至核心 990 MHz、显存 5700 MHz，而且这个频率并未设置很高，留有一定的超频潜力供玩家挖掘，参考大多品牌 R9 380 核心频率是在 970~1000 MHz 之间。

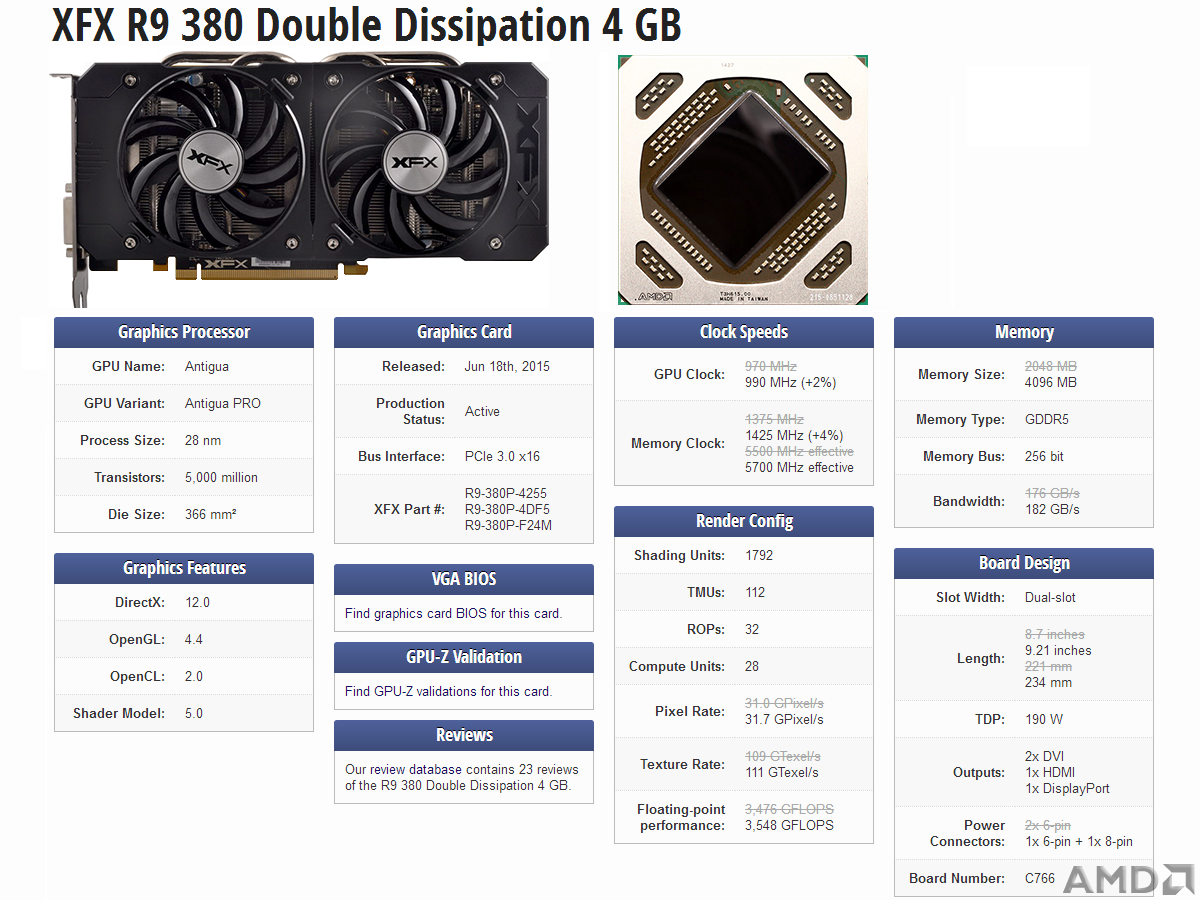

GPU-Z Lookup
GPU-Z 新增功能，点选 Lookup 按钮超链进入 TechPowerUp 官网显卡数据库显示信息，XFX R9 380 4G 国外版本叫做 Double Dissipation，供电显示 6PIN + 8PIN，不知道标注错误还是确有此供电加强版，除此之外显卡信息均一致。
基准测试

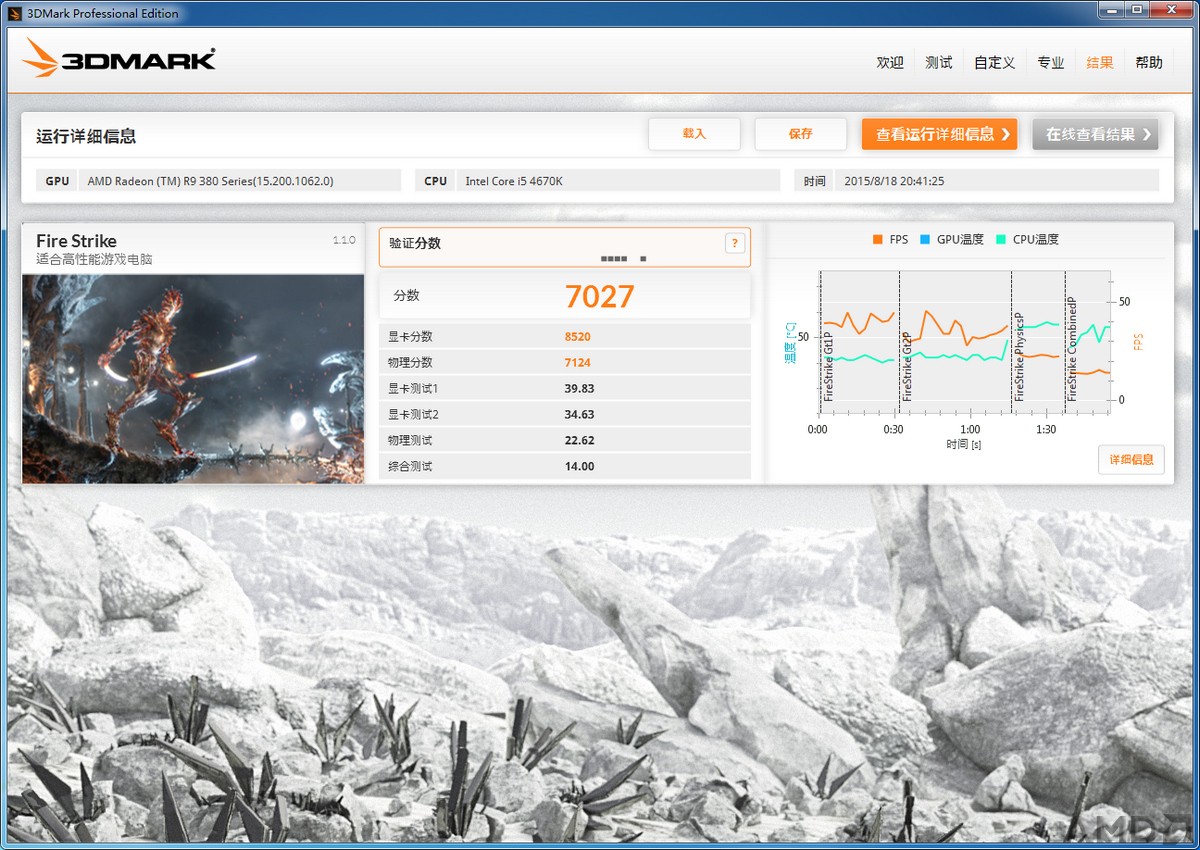

Fire Strike：7027

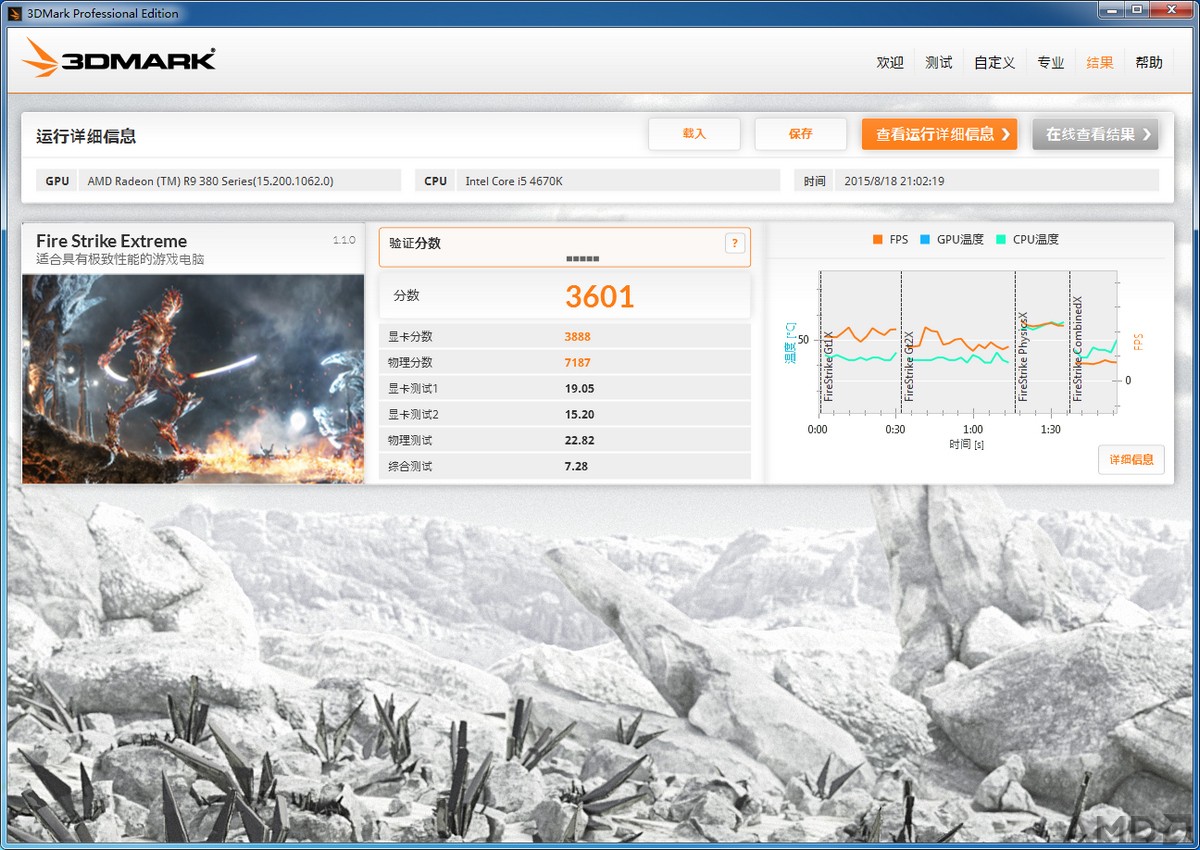

Fire Strike Extreme：3601

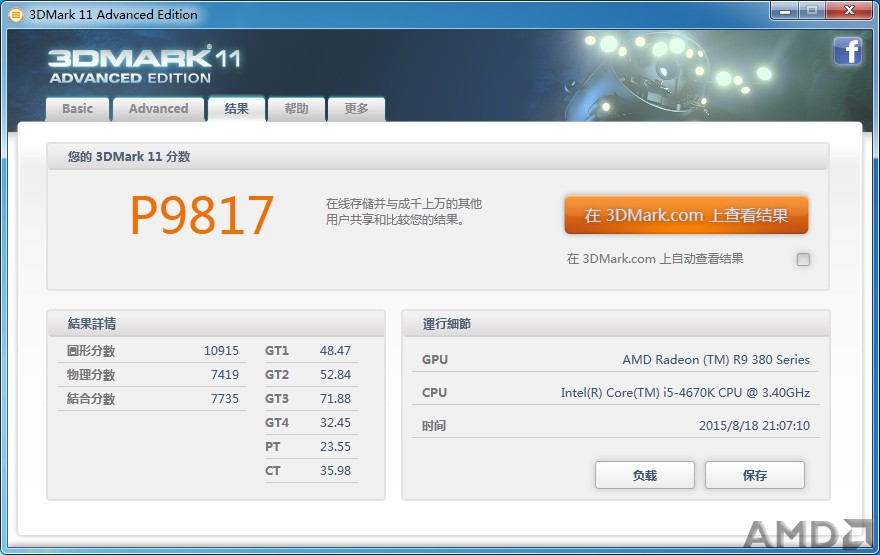

3DMark 11 Performance：9817

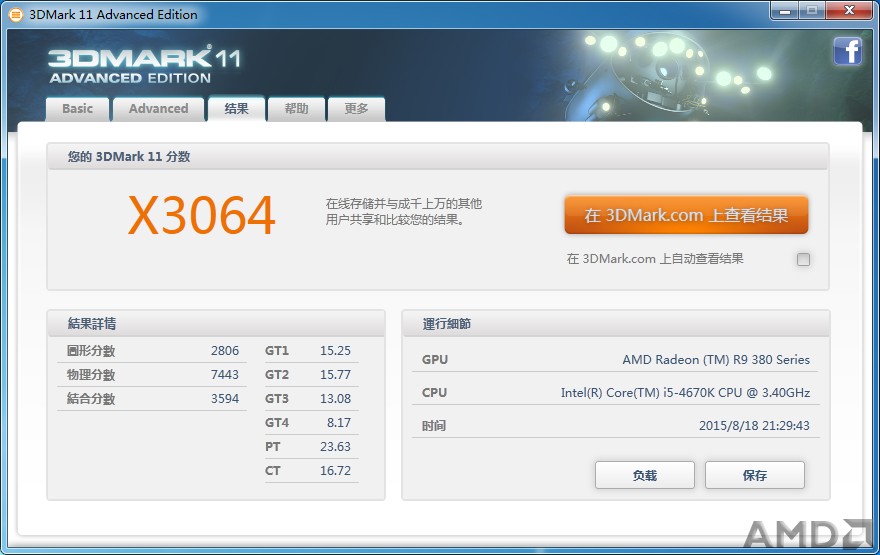

3DMark 11 Extreme：3064

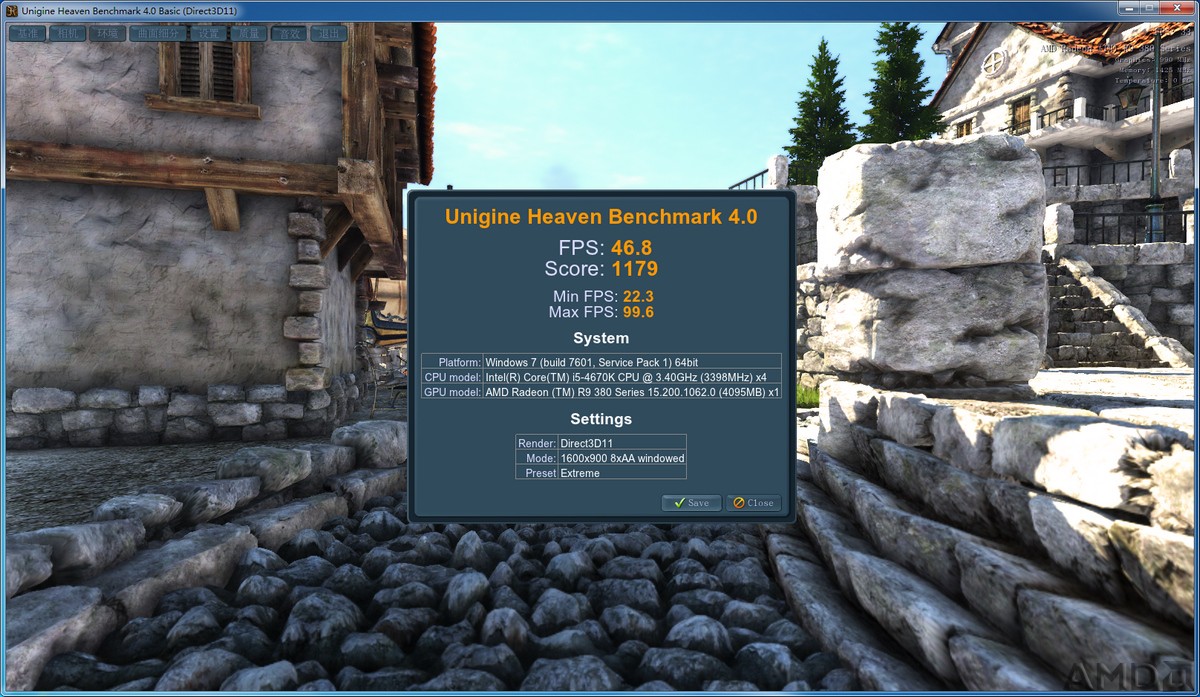

Heaven 4.0 Extreme：46.8 fps

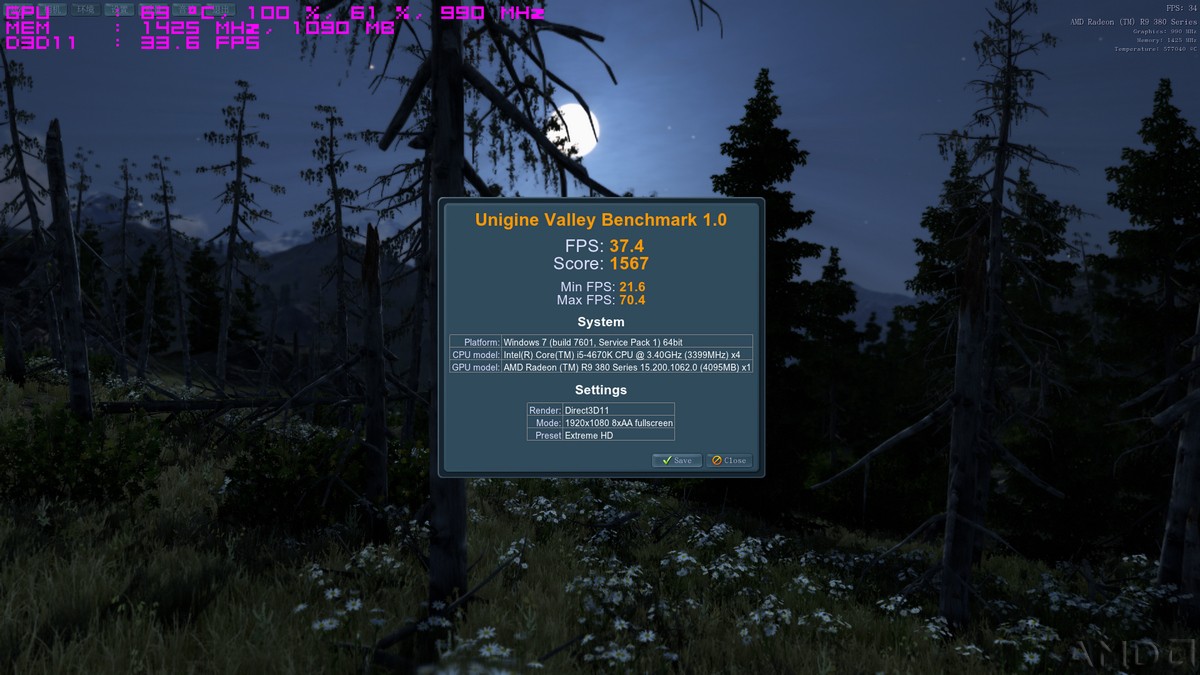

Valley 1.0 ExtremeHD：37.4 fps
性能对比
| 讯景 XFX R9 380 4G 黑狼 | 影驰 GTX 960 GAMER 2G | 频率 | 990 MHz / 5700 MHz | 1228 MHz / 7012 MHz | 驱动 | Catalyst™ 15.7.1 | GeForce 350.12 WHQL | Fire Strike | 7027 | 6404 | Fire Strike Extreme | 3601 | 3337 | 3DMark 11 Performance | 9817 | 9552 | 3DMark 11 Extreme | 3064 | 3373 | Heaven 4.0 Extreme | 46.8 fps | 44.7 fps | Valley 1.0 ExtremeHD | 37.4 fps | 35.5 fps |
之前使用相同平台测试过影驰 GTX 960 GAMER 显卡，正好数据拿来做个对比，可以看出新的 R9 380 显卡在几个尖端 3D 引擎测试中都优于 GTX 960 ，新 3DMark Fire Strike 两项跑分讯景 XFX R9 380 4G 黑狼分别领先 9.7% 和 7.9% ，Ungine 系列两项 Demo 分别领先 4.7% 和 5.4%，3DMark 11 比较奇怪，Performance 模式 XFX R9 380 4G 性能强，到了 Extreme 模式反而变弱，通常来说不同模式的跑分趋势应该保持一致。参考媒体和其他玩家评测，多数游戏都是 AMD R9 380 略胜 GTX 960 一筹。
温度测试

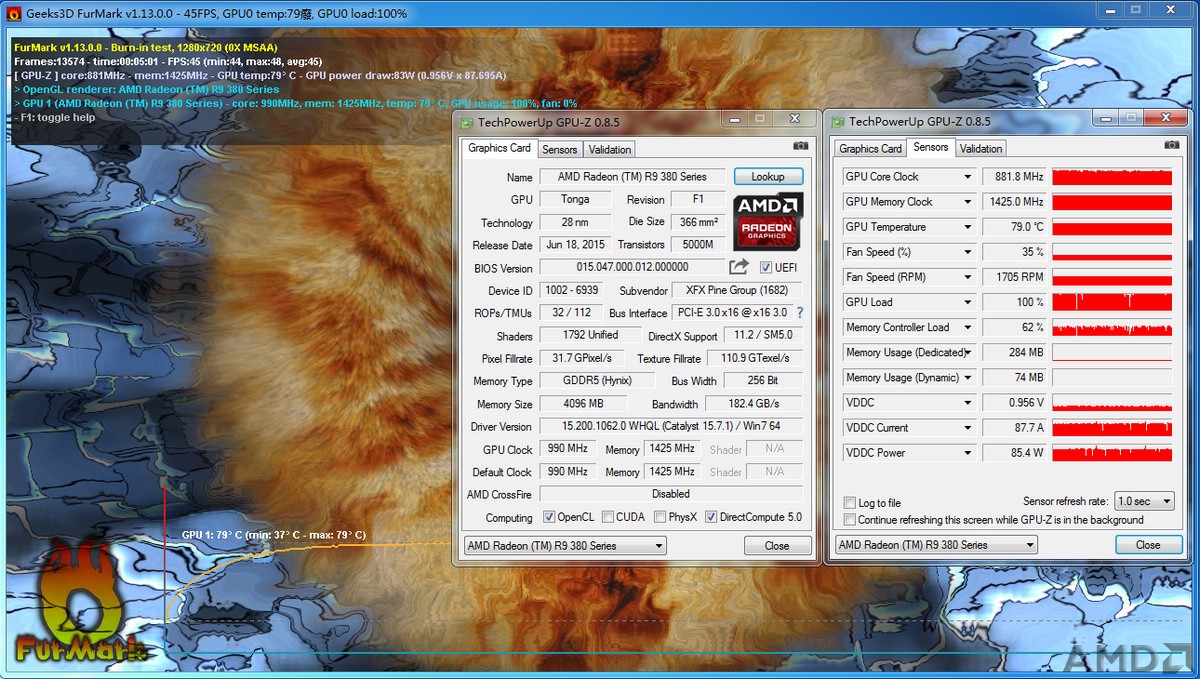

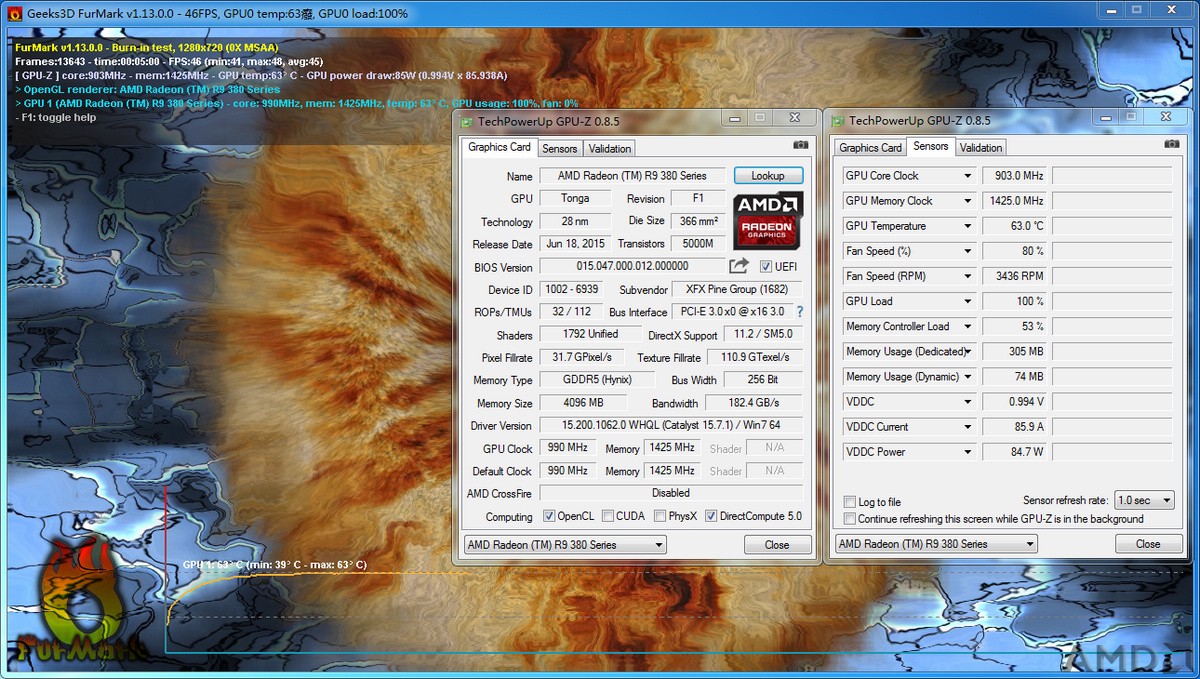

裸机敞开，室温 31°C 环境，Furmark 拷机 5 分钟，测试不同风扇转速下的核心温度，调速软件 MSI Afterbuner 。

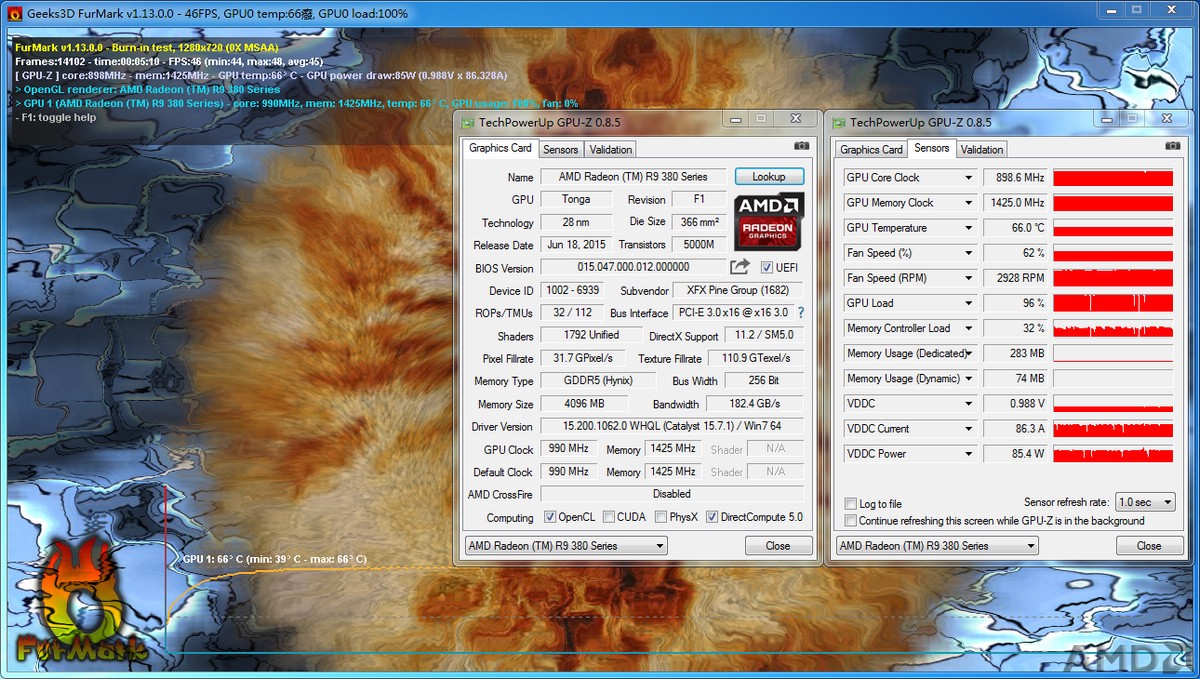

Auto 设置，核心温度稳定 66°C，62% 2930 RPM 转速
35% 1700 RPM 风扇转速，核心温度稳定 79°C

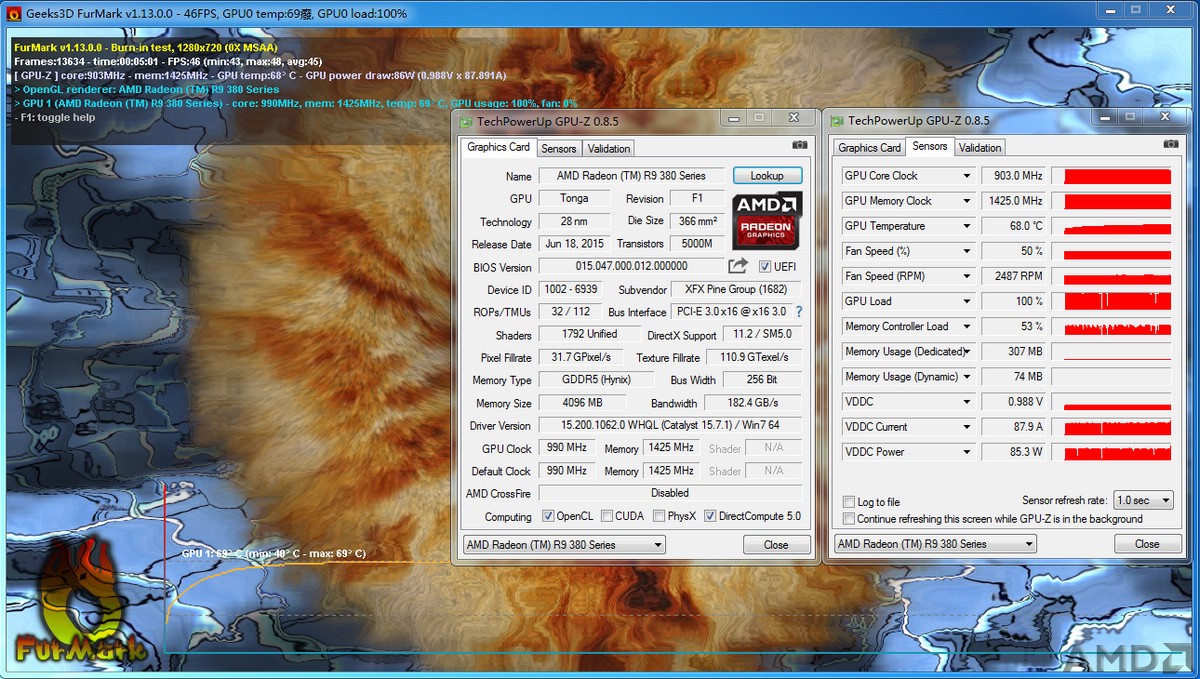

50% 2490 RPM 风扇转速，核心温度稳定 68°C
80% 3440 RPM 风扇转速，核心温度稳定 63°C
100% 3800 RPM 风扇转速，核心温度稳定 62°C

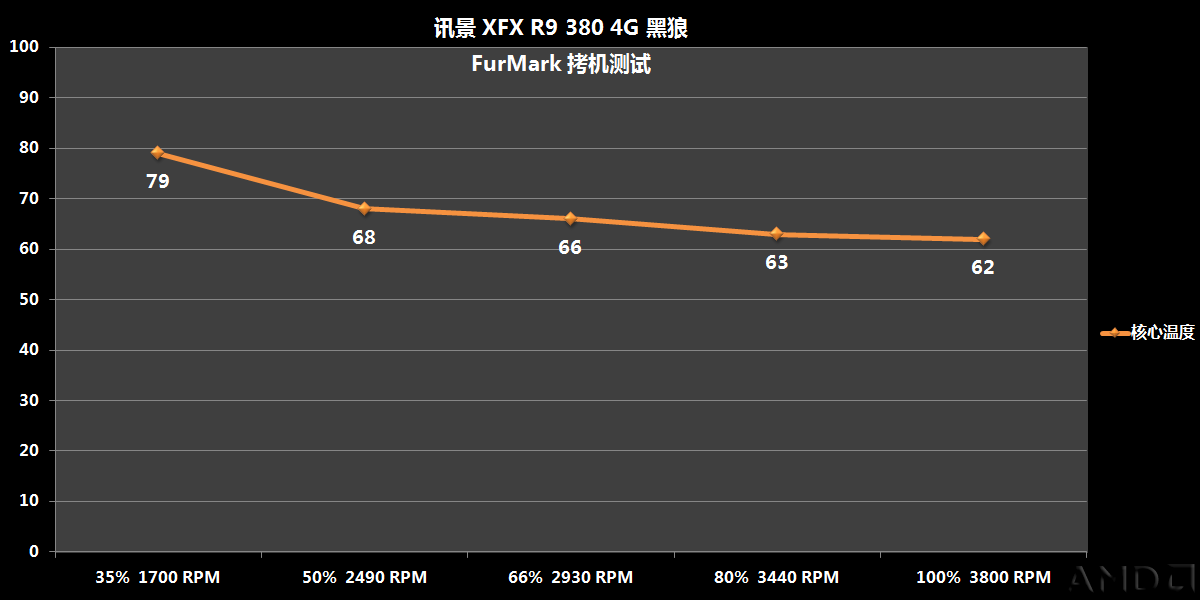

拷机温度
XFX R9 380 4G 温度表现不俗，默认转速的拷机温度稳定 66°C，还不到 70°C，除了新核心优化功耗的功劳外，也证明讯景第三代酷魂散热器的性能优秀。从曲线图看，如果手动降低转速到 50%，满载温度仅提高 2°C，而此时噪音低了不少，60~100% 转速范围，显卡温度变化不大，但噪音相差很多，衡量温度和噪音我个人倾向于后者，所以建议 XFX R9 380 4G的 BIOS 风扇转速策略设置再低一些，特别低负载状态如浏览网页、观看影片时达到了 45% 2260 RPM 转速，明显噪音偏高，虽然说降低风扇转速很简单，使用 AMD OverDrive 面板或 MSI Afterbuner 调节 35% 即可，但能预见不少新手用户依然不懂，造成 XFX R9 380 4G 桌面待机噪音略大的印象。另外说一点，学习 GTX 960 风扇停转技术是一个不错的选择。
游戏实测

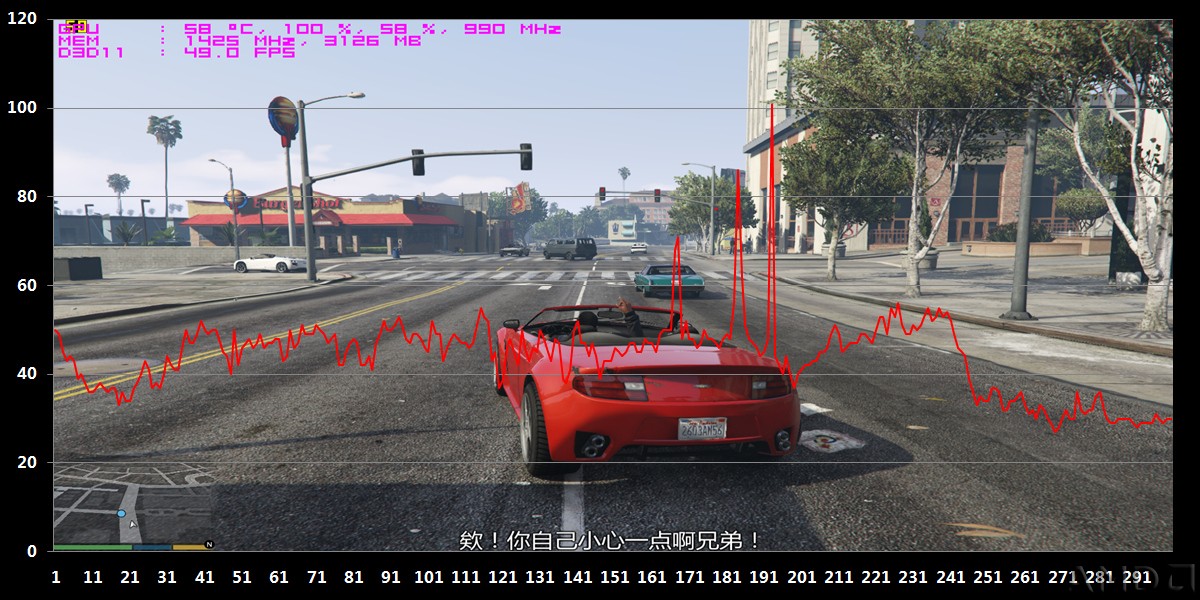

《侠盗猎车手5》1920×1080 画质:非常高 FXAA
平均帧数 44.5 fps，最低帧数 27 fps，游戏温度 57°C，显存占用 3301 MB

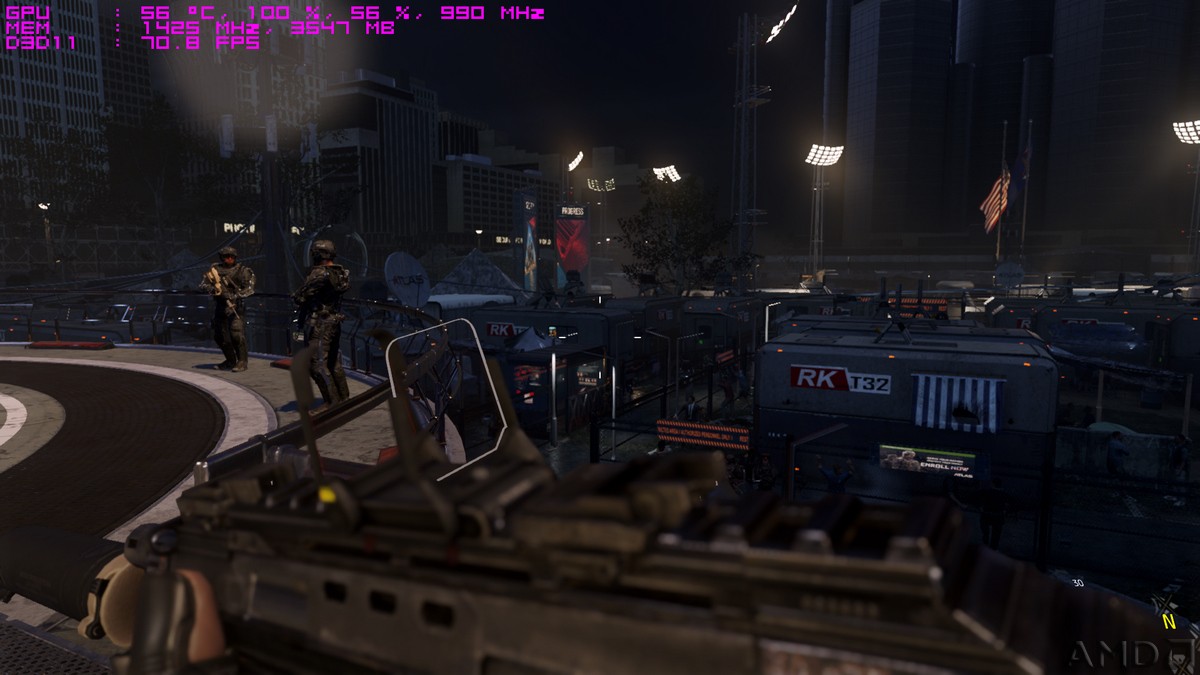

《使命召唤 高级战争》1920×1080 画质:Extra 屏幕空间:正常 FXAA
平均帧数 93.3 fps，最低帧数 57 fps，游戏温度 56°C，显存占用 3547 MB

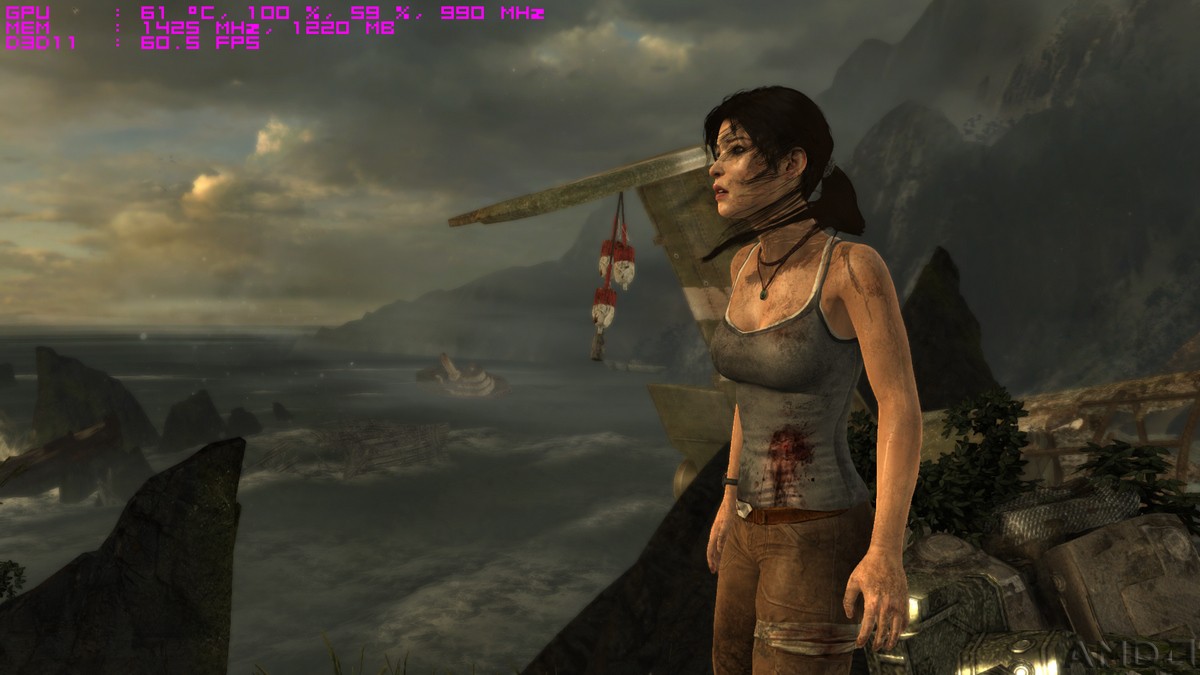

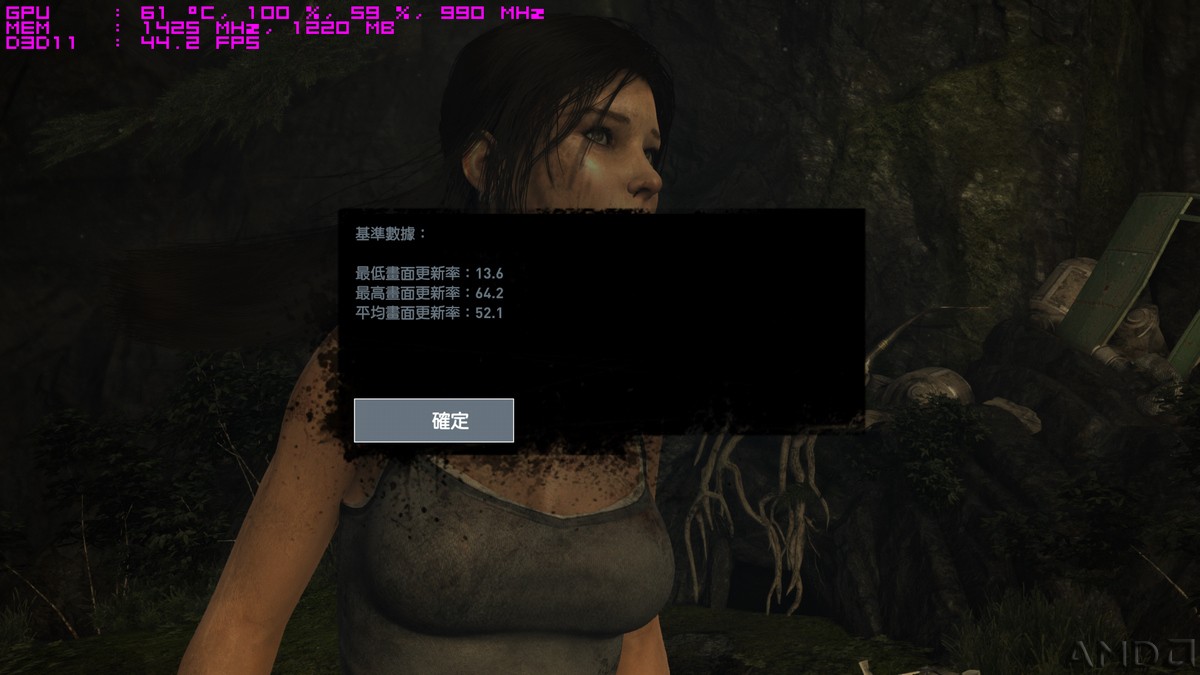

《古墓丽影9》1920×1080 画质:最高 TressFX
平均帧数 52.1 fps，最低帧数 13.6 fps，游戏温度 61°C，显存占用 1220 MB

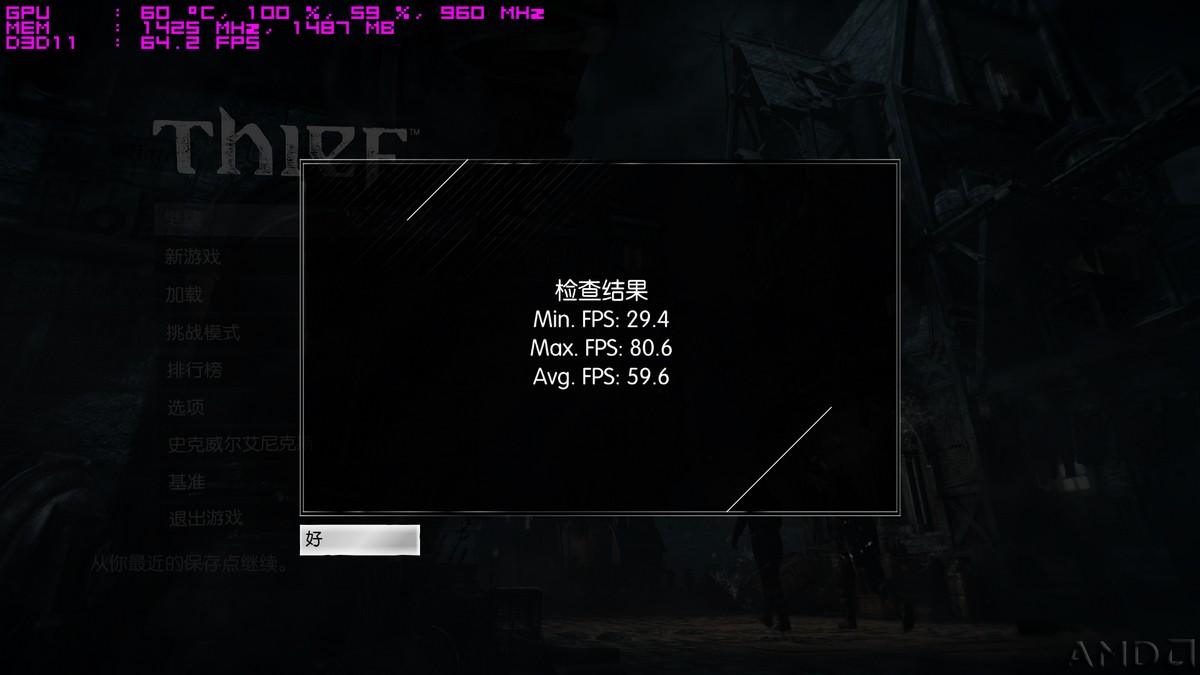

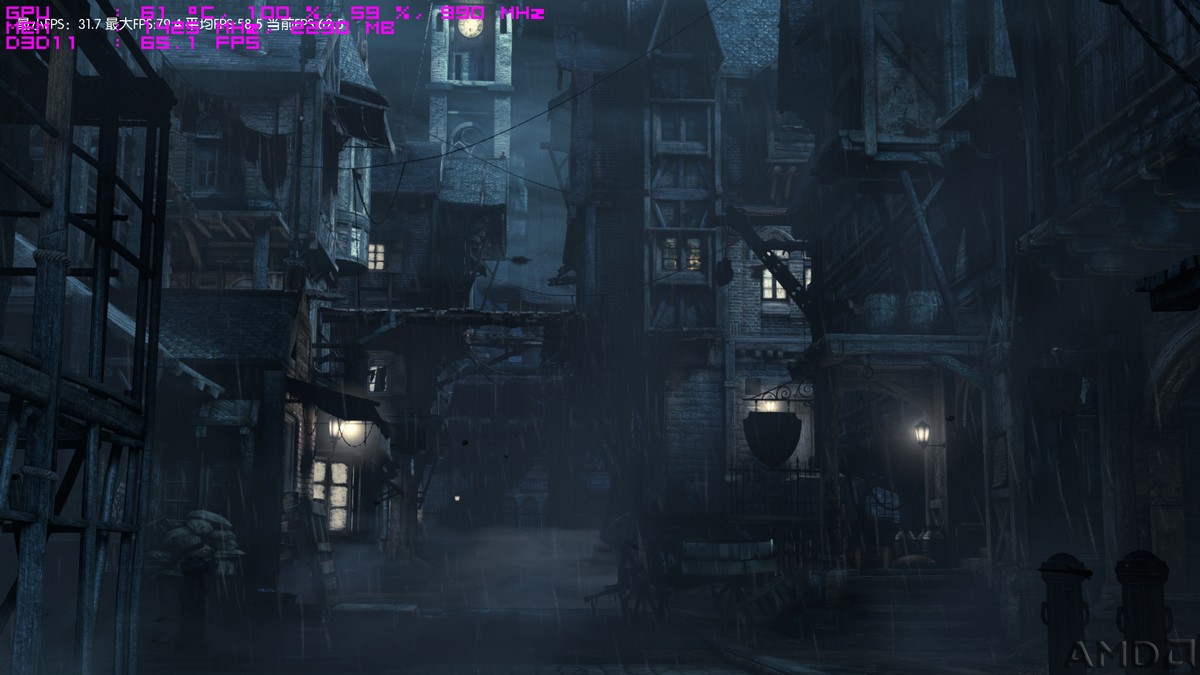

《神偷4》1920×1080 画质:非常高
平均帧数 59.6 fps，最低帧数 29.4 fps，游戏温度 61°C，显存占用 2230 MB

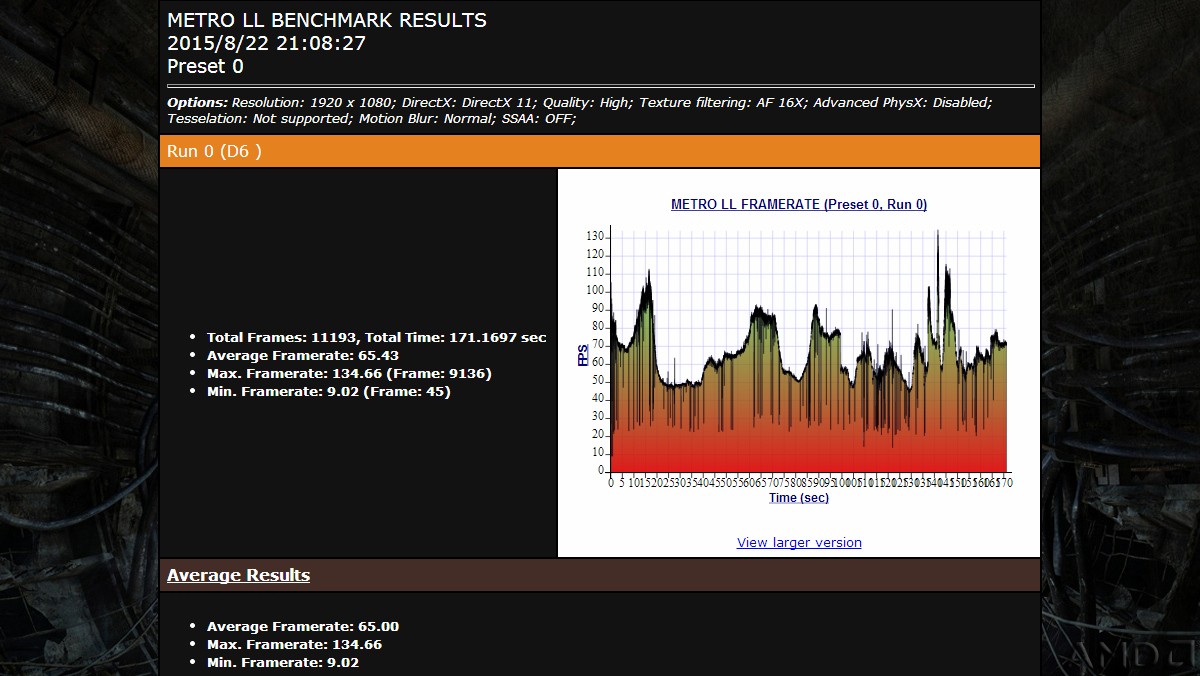

《地铁 最后的曙光》1920×1080 画质:High PhysX off
平均帧数 65.4 fps，最低帧数 9.0 fps，游戏温度 58°C，显存占用 645 MB

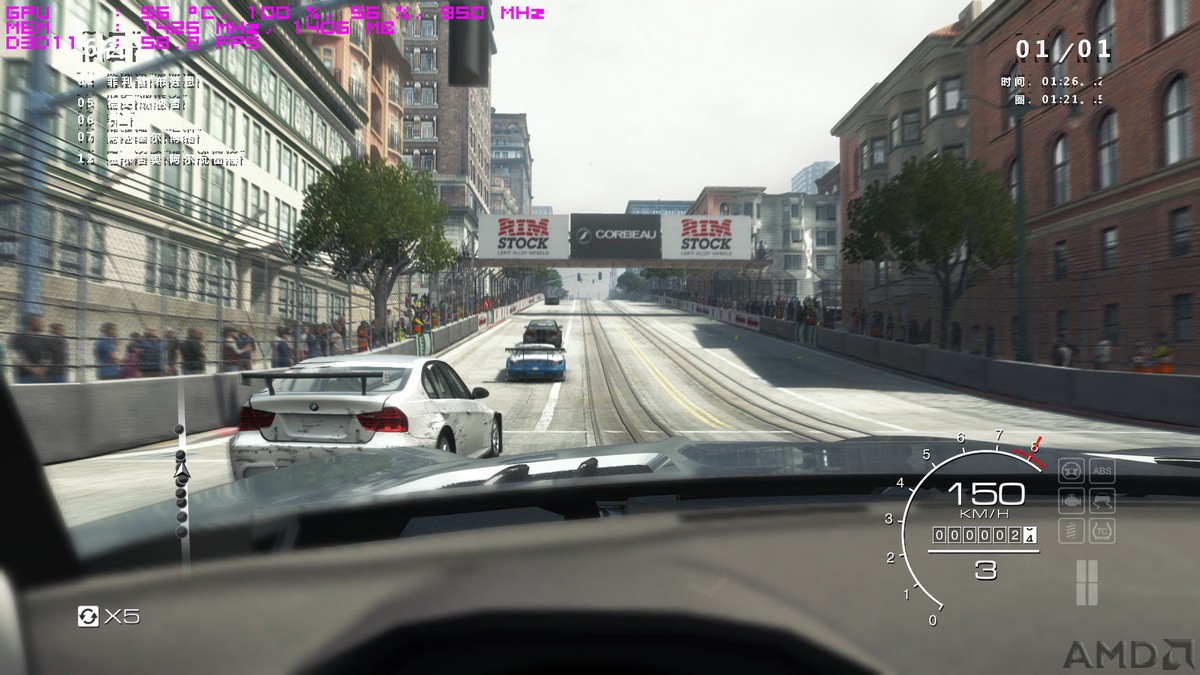

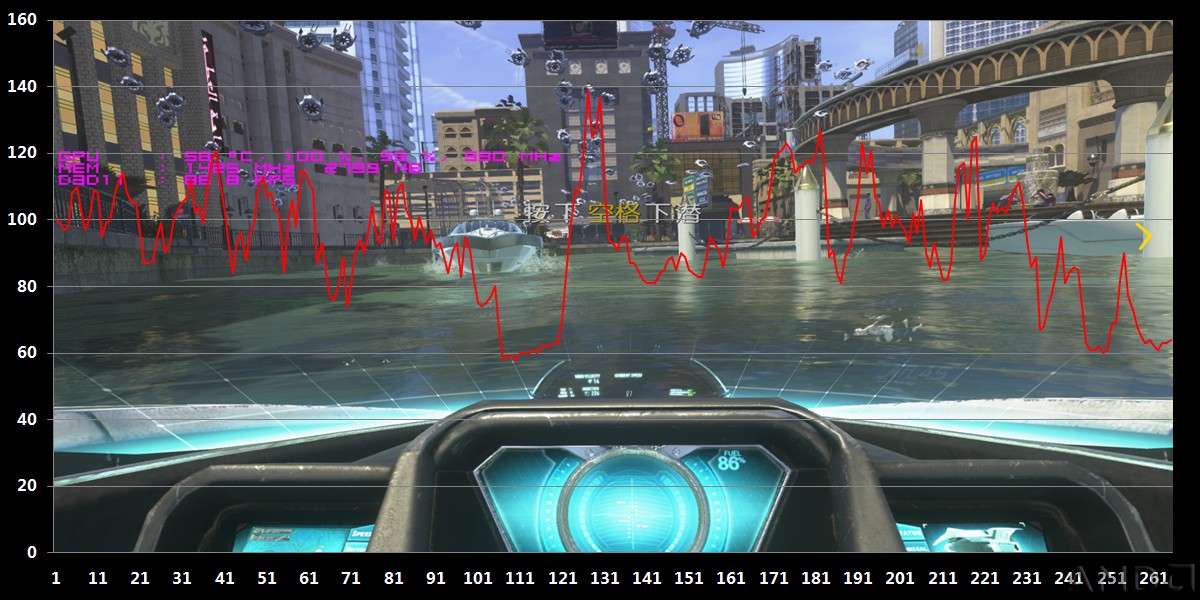

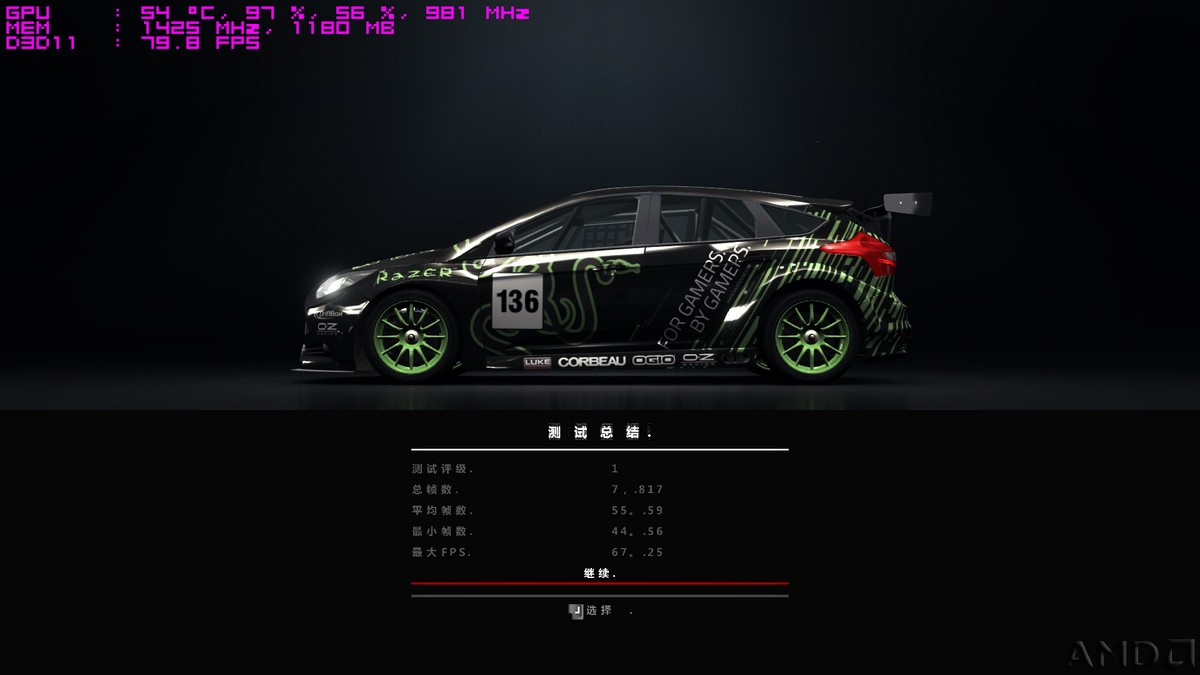

《 超级房车赛 汽车运动》1920×1080 画质:Ultra 4AA
平均帧数 55.5 fps，最低帧数 44.5 fps，游戏温度 56°C，显存占用 1405 MB
游戏测试中，讯景 XFX R9 380 4G 黑狼在 1080P 全高清分辨率和最高或接近最高的画质设置，都能达到流畅体验水平，例如超级大作《侠盗猎车手5》除了 MSAA其他画质选项都是拉到最高，Fraps 软件记录第二个任务关卡速度切换较快的开车场景，平均帧数有 44.5 fps，看起来速度不高，实际玩流畅无影响，而且帧数曲线稳定，没有发生超低帧数的卡顿现象，如果觉得还慢，可降低几个对整体画质影响不大的特效选项；游戏温度最高 61°C ，相信只要机箱散热风道不是很渣，XFX R9 380 4G 在封闭机箱的游戏温度不会超过 75°C ；显存方面《侠盗猎车手5》和《使命召唤 高级战争》最高使用超过 3300 MB，所以想畅玩新游戏 4G 显存已成为不得不考虑的因素之一，当然如果看到 XFX R9 380 4GB 版本仅比 2GB 版本多 100 元就没必要纠结了，显然 4GB 更有性价比和购买价值。
|
