话不多说上主角
HD4650 1GB GDDR3

nanamiyaskit · 发表于 2017-11-25 20:01:17

之前这个显卡被我不断改BIOS超频结果BIOS文件损坏，但又没有备份，又在网上下载不到原版BIOS的情况下

我刷入一款蓝宝石超频版HD4650后彻底歇菜（其实在刷BIOS前已有心理准备）。

歇菜表现：系统认不出，点不亮，atiflash也找不到该设备，插在电脑上仿佛不存在一样。

这一种损坏的程度已经没有办法靠双显卡来修复了。

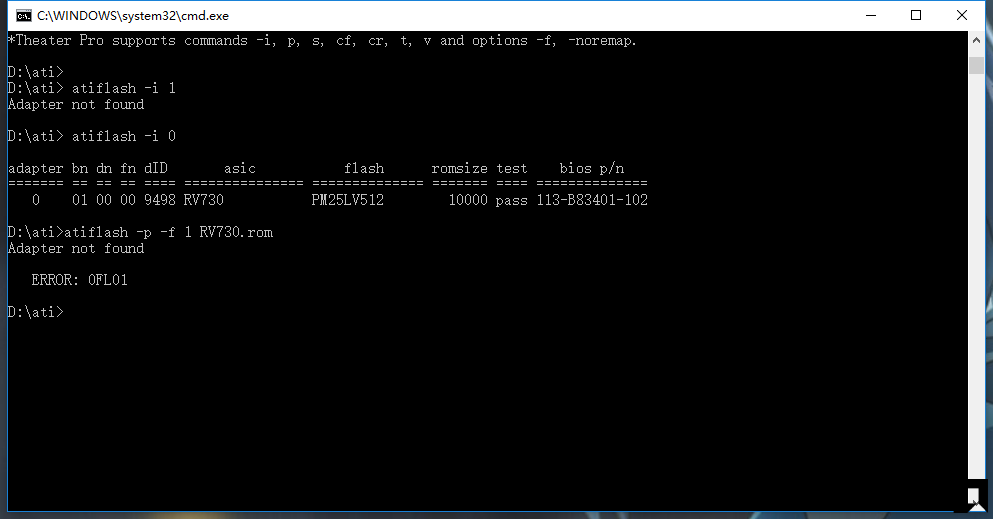

图中atiflash -i 1这个参数是为了看atiflash能否检测到位于PCI-E 2插槽上那块坏的4650。

结果是认不出来。

nanamiyaskit · 发表于 2017-11-25 20:05:15

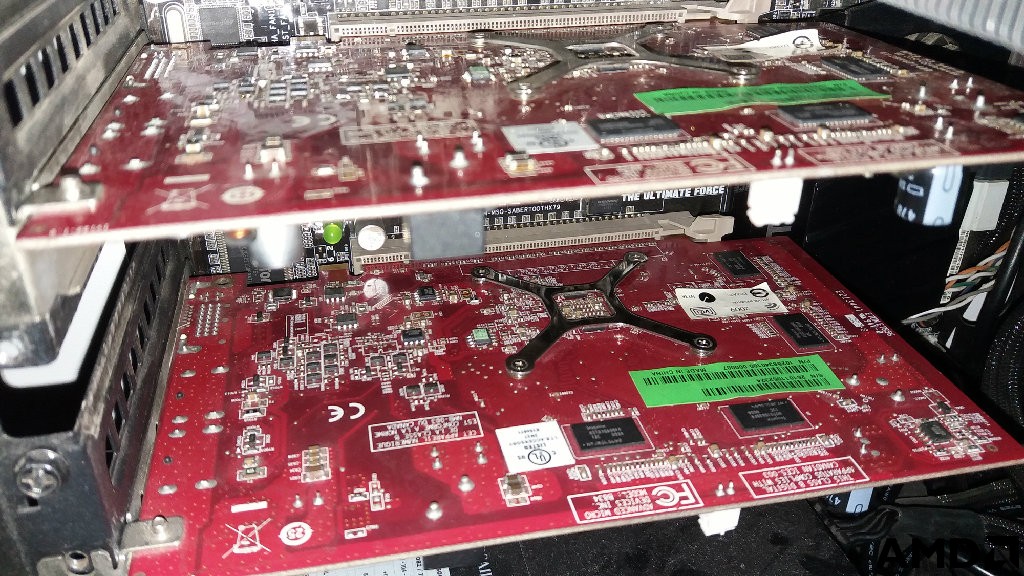

坏掉的4650在第二条PCIE

好的4650在第一条PCIE用来点亮系统

nanamiyaskit · 发表于 2017-11-25 20:14:59

这种完全认不出来的情况只能通过bios芯片来下手。

想了想：我根本设备能把BIOS芯片取下来

。

无意间在百度搜帖子发现一个方法：链接BIOS芯片两个针脚让bios芯片清空/还原BIOS信息。

所以我就开始在显卡上找bios芯片。一开始找了半天没找到。

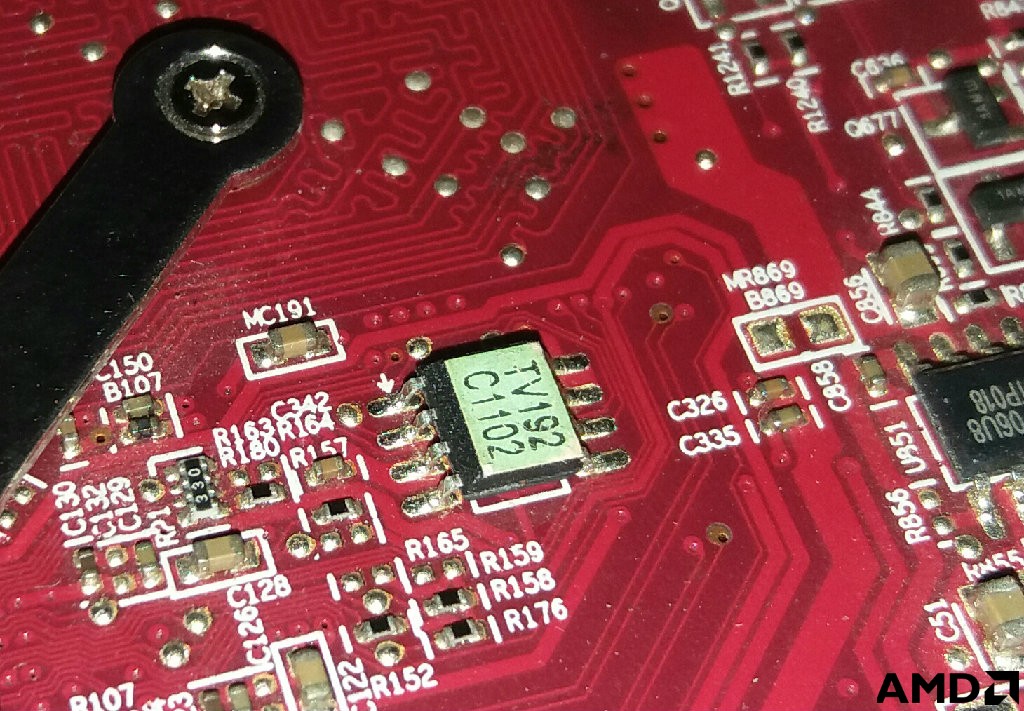

后来突然发现有块盖着贴纸的8脚芯片。估计这个就是。揭开贴纸看了一下确实是。型号为：Pm25LV512

nanamiyaskit · 发表于 2017-11-25 20:19:45

本帖最后由 nanamiyaskit 于 2017-11-25 20:26 编辑

然后在百度上找到这块芯片的PDF。

再加上其他论坛的一些经验。可以确定连接pin1 和pin 8 后就可以起到作用。

nanamiyaskit · 发表于 2017-11-25 20:26:18

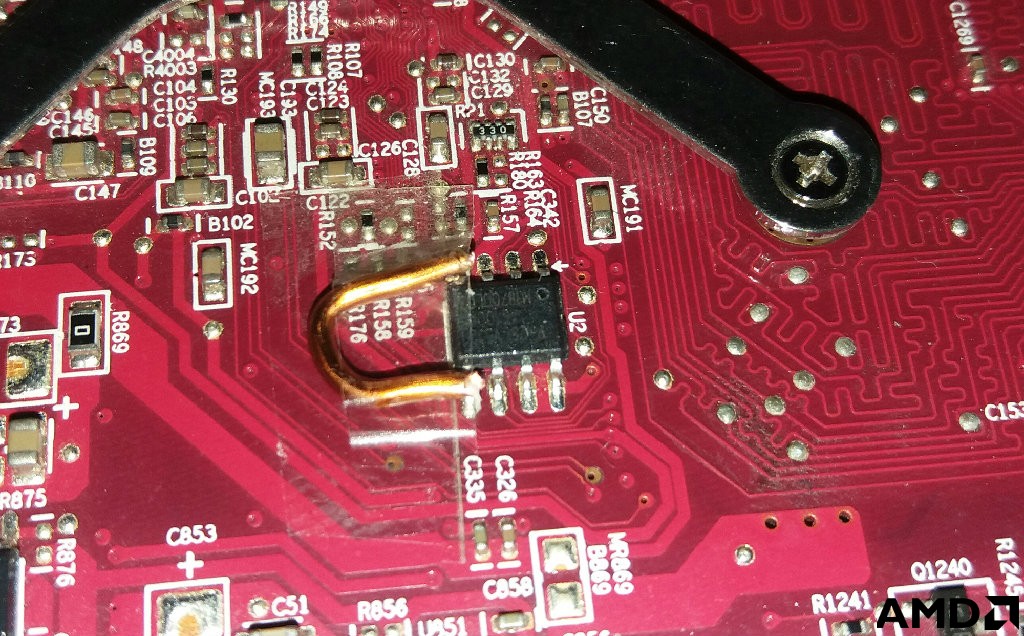

楼主找来一根漆包线裁下一段然后将它弯成“U”型。

然后用砂纸磨掉漆包线外面的绝缘漆。

显卡PCB底层粘贴一层透明胶用来保证绝缘。将弄好的漆包线放上去，然后在放上一层透明胶用来固定他。

如图

nanamiyaskit · 发表于 2017-11-25 20:29:42

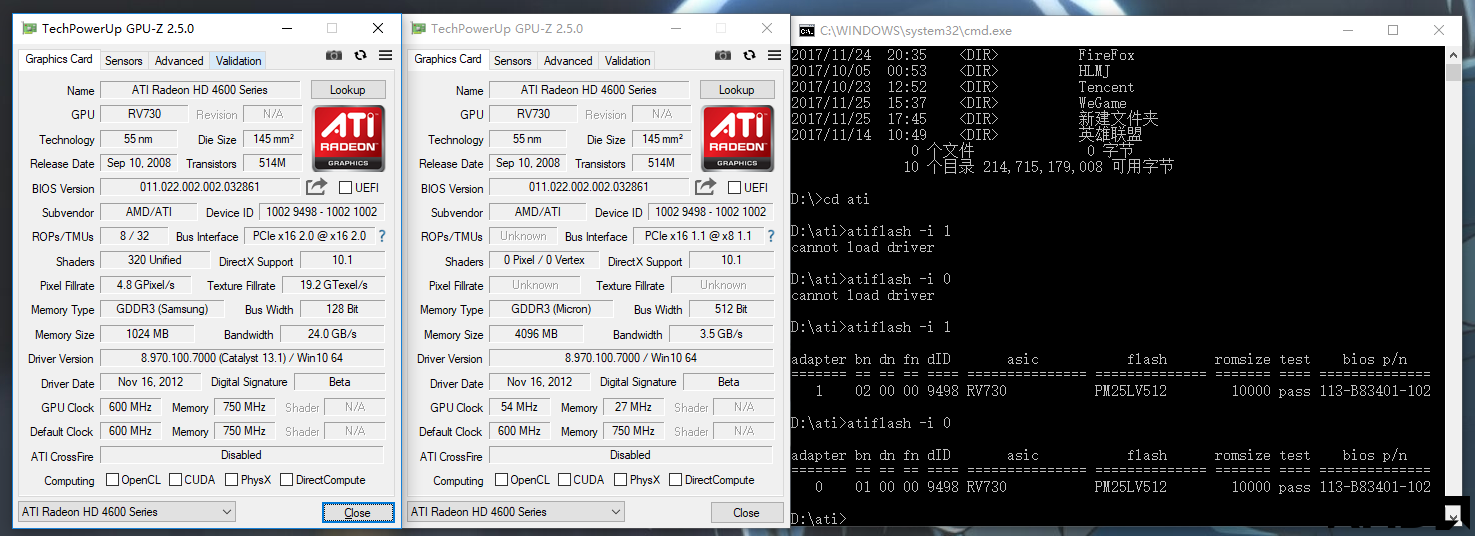

将两张显卡插好开机

欣喜的发现GPUZ可以认出来坏的那块4650

虽然参数还是乱的，但至少核心是对的。这就是希望啊

nanamiyaskit · 发表于 2017-11-25 20:33:17

接下来需要在通电状态下拔掉BIOS芯片上那根用来解除限制

（必须要在通电状态下！）

我拔的时候手都在抖

nanamiyaskit · 发表于 2017-11-25 20:38:03

本帖最后由 nanamiyaskit 于 2017-11-25 20:41 编辑

拔掉用于连接 PIN1 PIN8的线之后。你就可以顺利的写入显卡的BIOS文件了。

atiflash提示写入成功,重启即可生效。

代码：atiflash -p -f 1 RV730.rom

强制刷新位于PCIE2 坏的4650 BIOS

nanamiyaskit · 发表于 2017-11-25 20:42:58

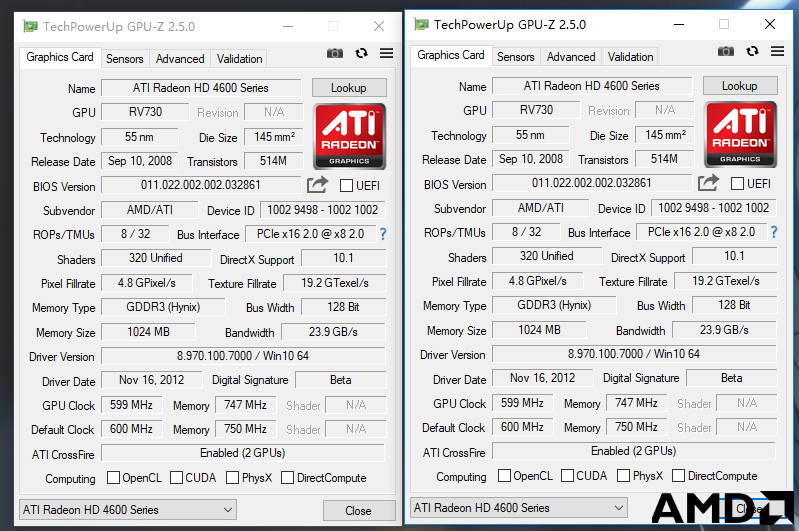

最后大功告成。显卡正常工作。

甚至还开了交火，测试了游戏没有问题。

nanamiyaskit · 发表于 2017-11-25 20:48:04

其实楼主写这片帖子的目的是给一些喜欢折腾的人在极限BIOS作死后一种自己能够解决的修复方法。

这种方法能够修很多很多的显卡BIOS，包括现在新显卡（虽然新显卡大多有双BIOS不怕作死）。

最后奉上楼主学习的方法来源：http://www.itocp.com/bbs/thread-235421-1-1.html

PPast · 发表于 2017-11-25 20:52:36

真是高玩啊~

冶天 · 发表于 2017-11-25 21:15:33

@AMD @Radeon 评分支援

CHNhi · 发表于 2017-11-26 04:09:37

666666666厉害厉害

HudenJear · 发表于 2017-11-28 15:29:18

R管给了贡献我就不上了

楼主牛逼啊
