AMD Ryzen 5 1400在华硕ROG STRIX B350-F GAMING主板上的超频

[复制链接]

1

主题

6

帖子

336

积分

R200

Rank: 2

精华
0
金币
300
经验
10
贡献
0
发表于 2017-12-30 20:06:27 | 显示全部楼层 |阅读模式

马上注册加入红色小队,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 安达莉尔的仪容 于 2017-12-30 22:39 编辑

一.晒单

1.先是AMD锐龙  Ryzen 5 1400


正面的锐龙标志
侧面的开窗
盒子封条上有标明频率(3.2GHz的基础频率/3.4GHz的加速频率)

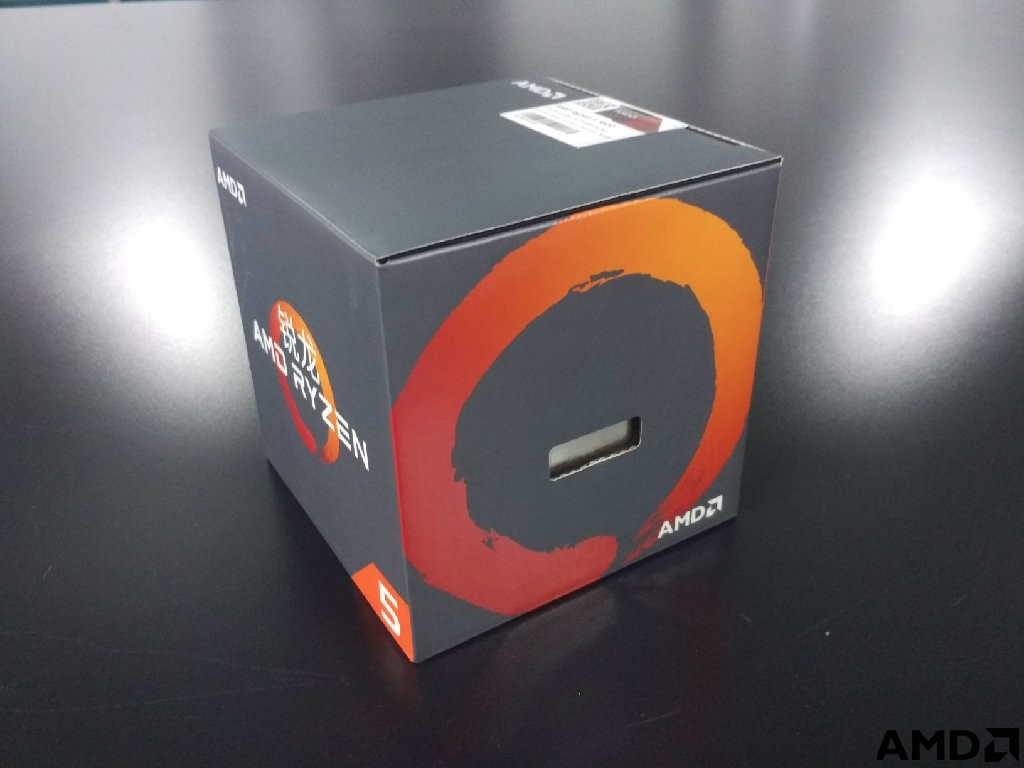

侧面45°

包含一个风扇

贴纸


IMG_20171117_173927.jpg IMG_20171117_174124.jpg

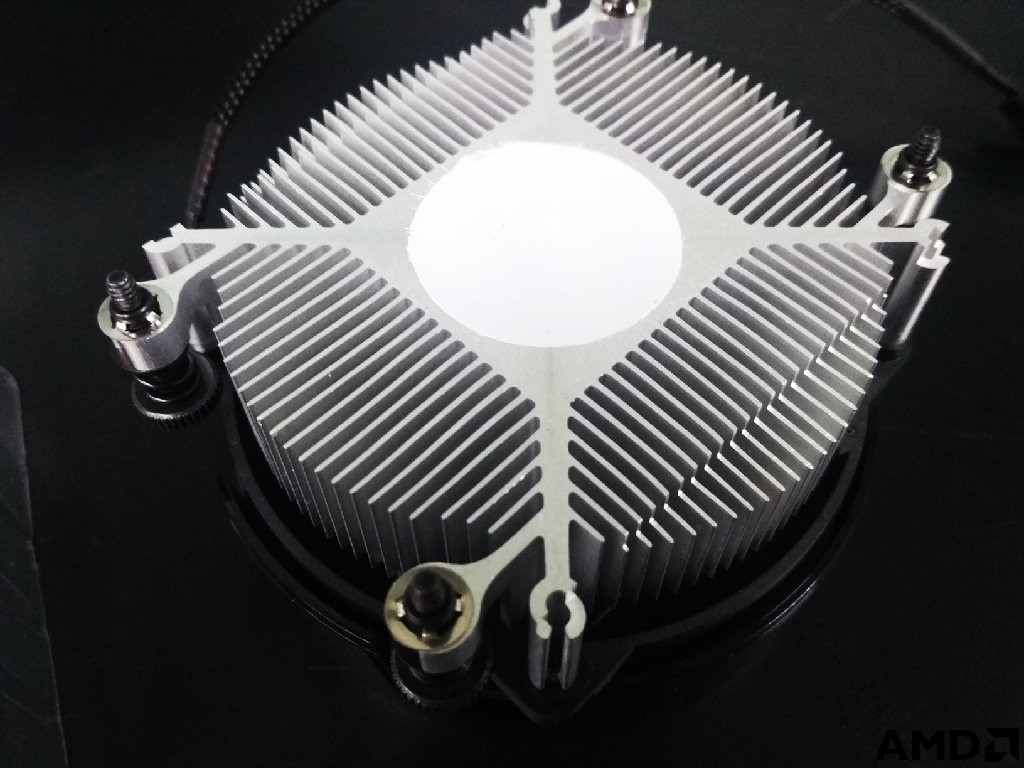

打开拿出风扇,感觉比某同类公司自带的风扇好一点
2.接下来是品质若磐石的华硕主板ROG STRIX B350-F GAMING

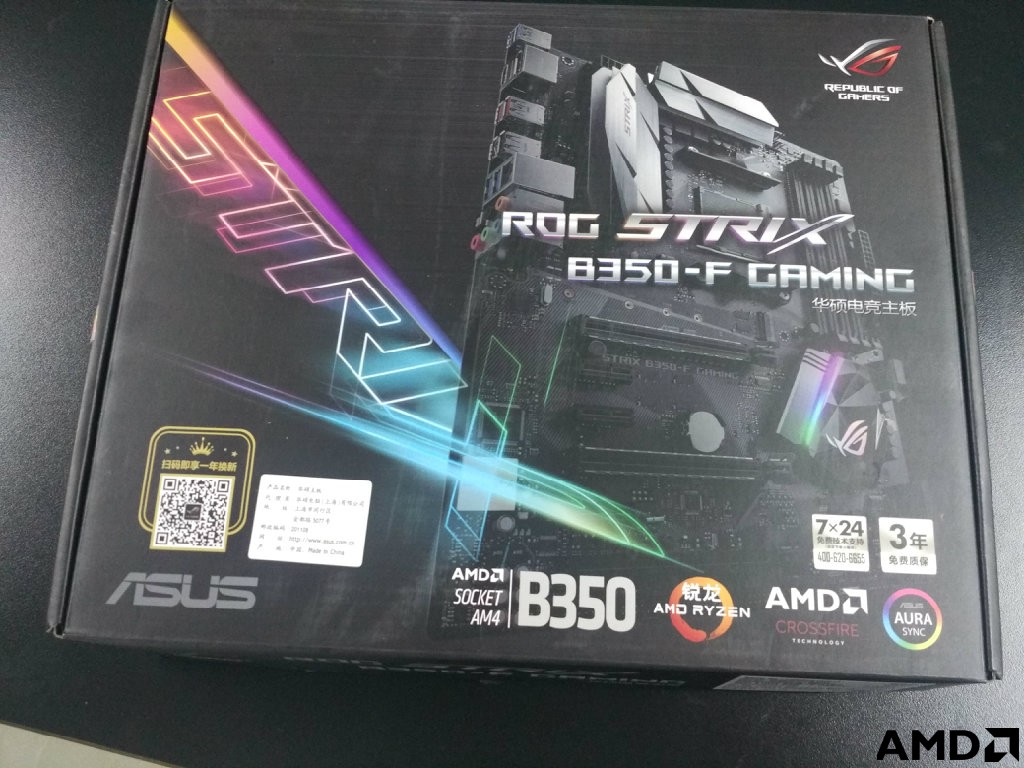

包装正面

多国语言说明

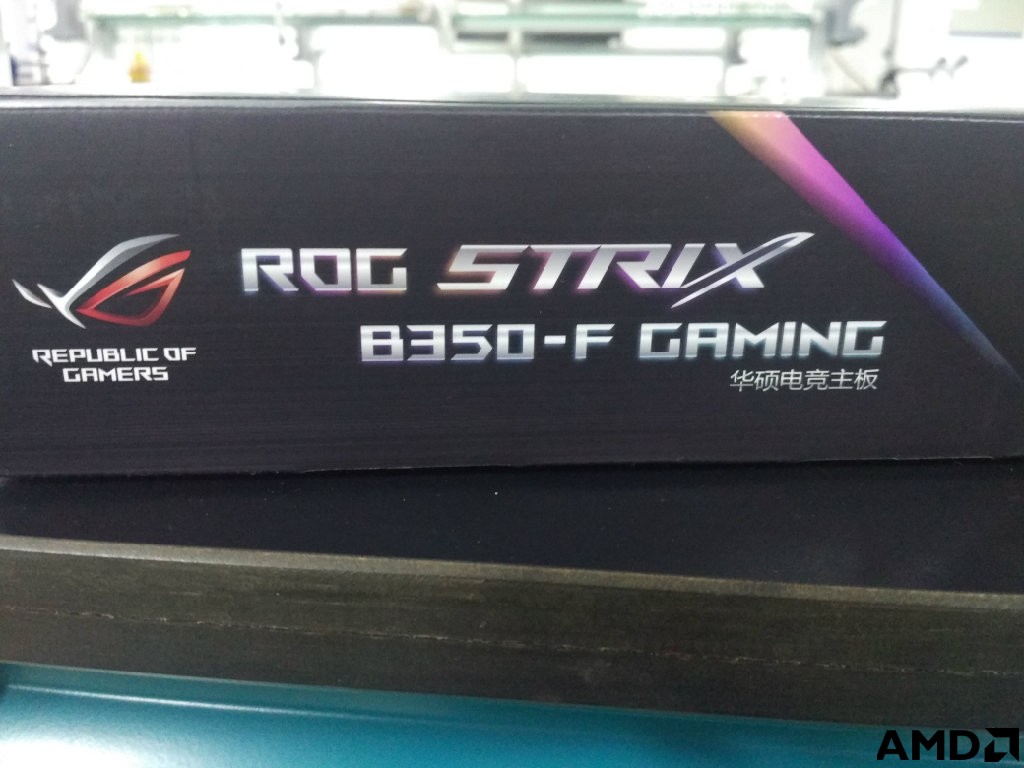

开口侧面

包装背面印有简单的介绍

贴纸很好看

这个是狗……狗牌?

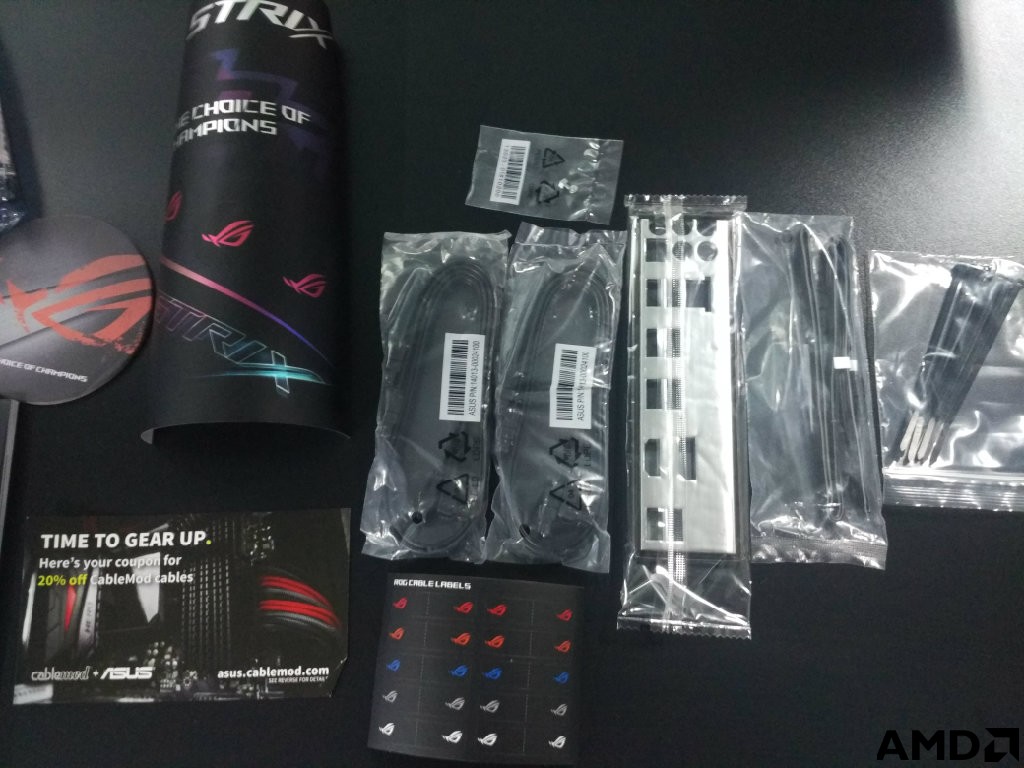

主板附带的东西,里面有一个定制线的优惠券


IMG_20171117_175620.jpg IMG_20171117_175629.jpg

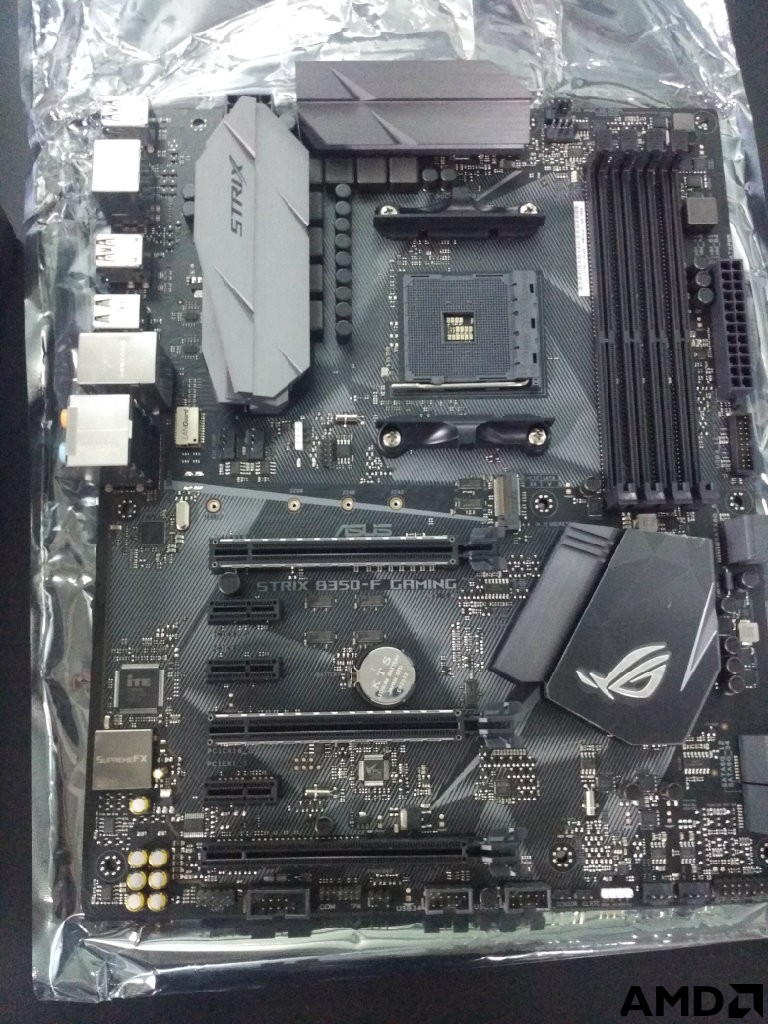

主板正面和伤横累累的败家眼

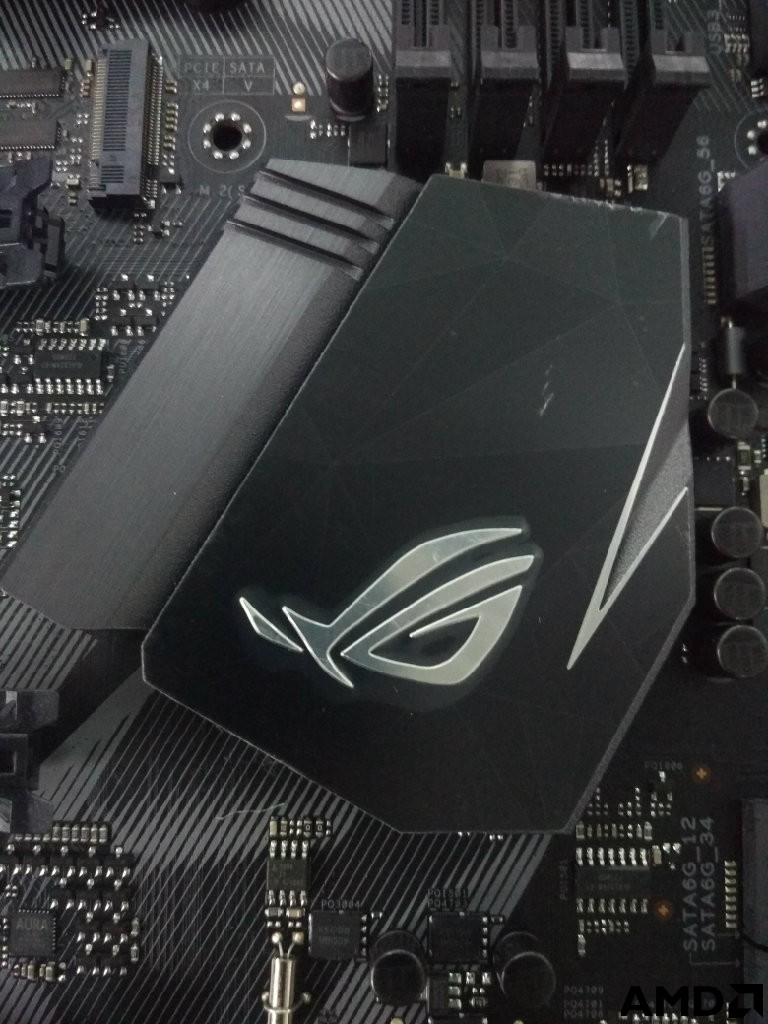

这个是声卡吗?不懂

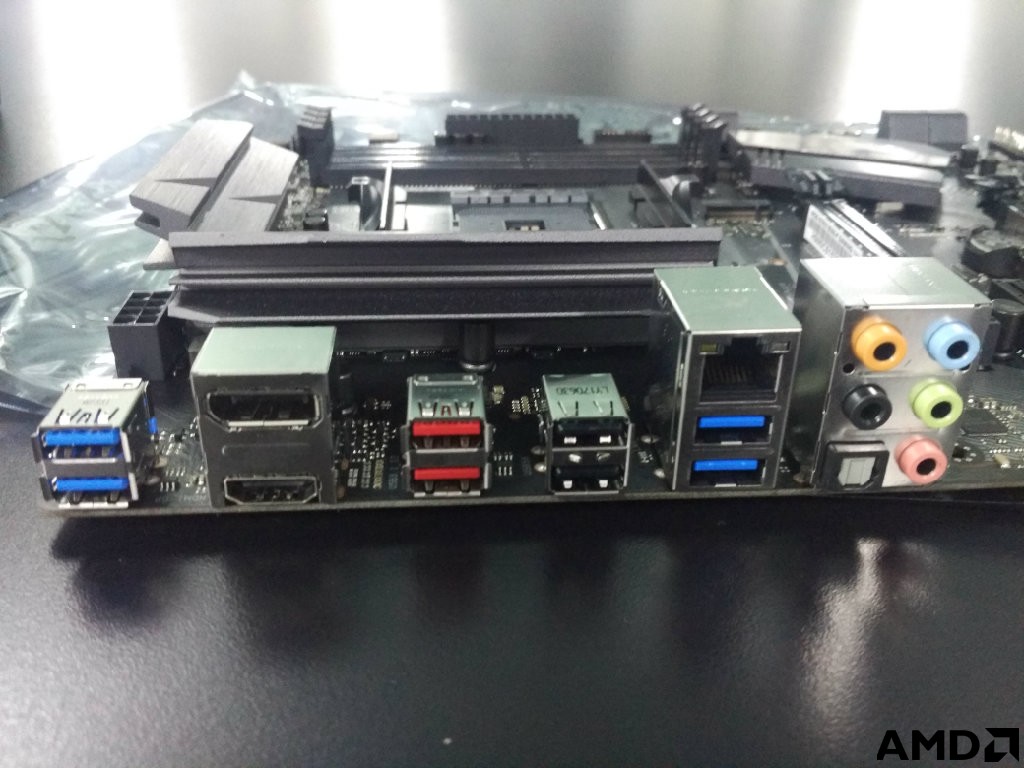

主板的接口

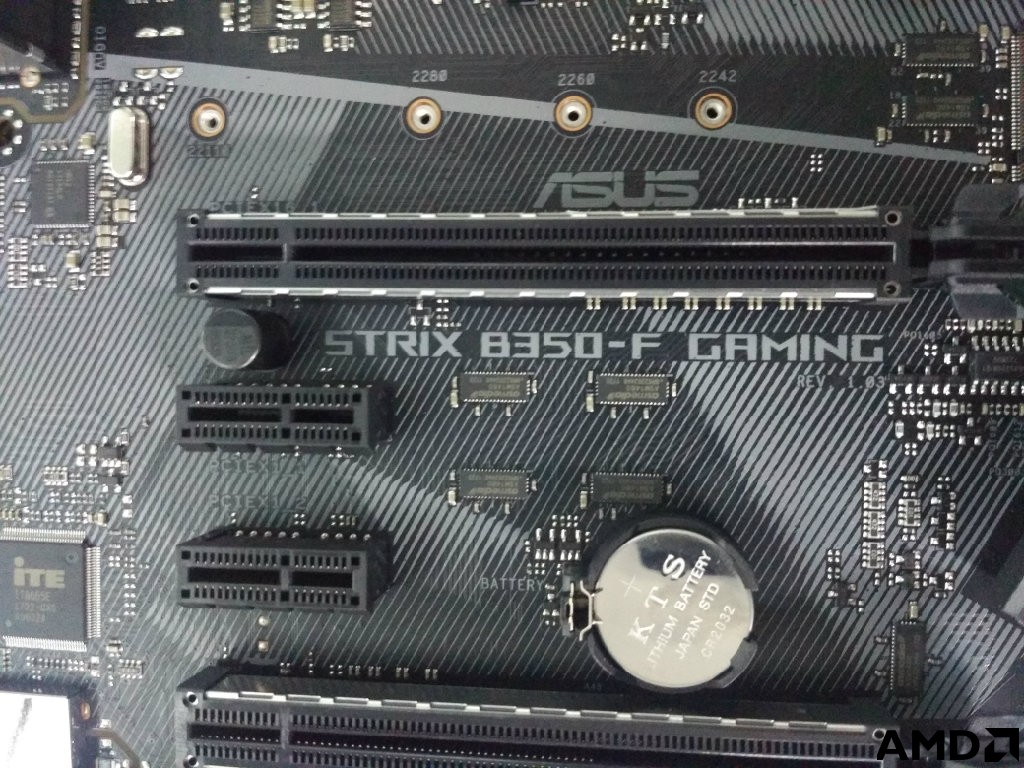

PCI接口和电池

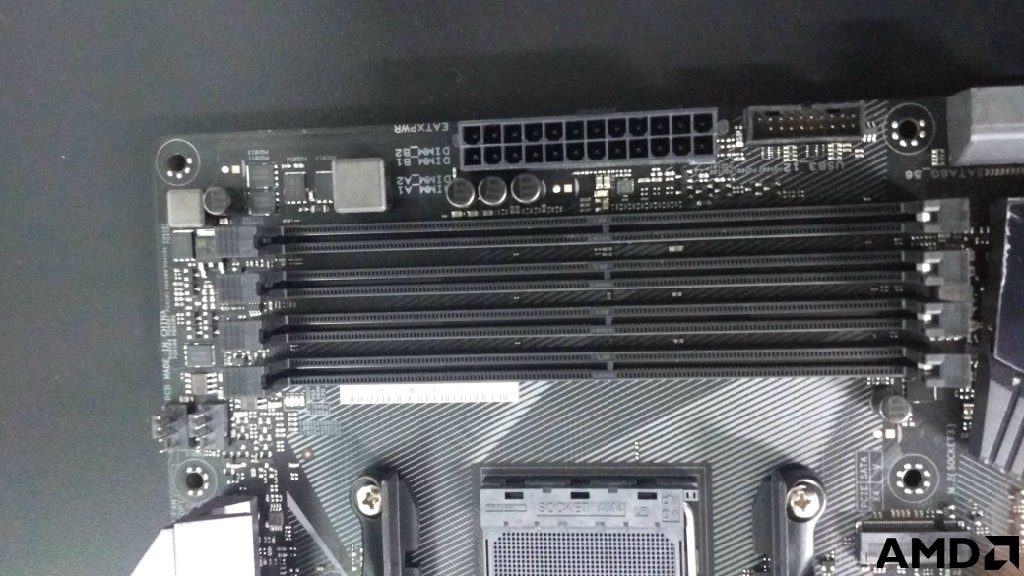

内存接口

AURA是华硕的RGB灯效

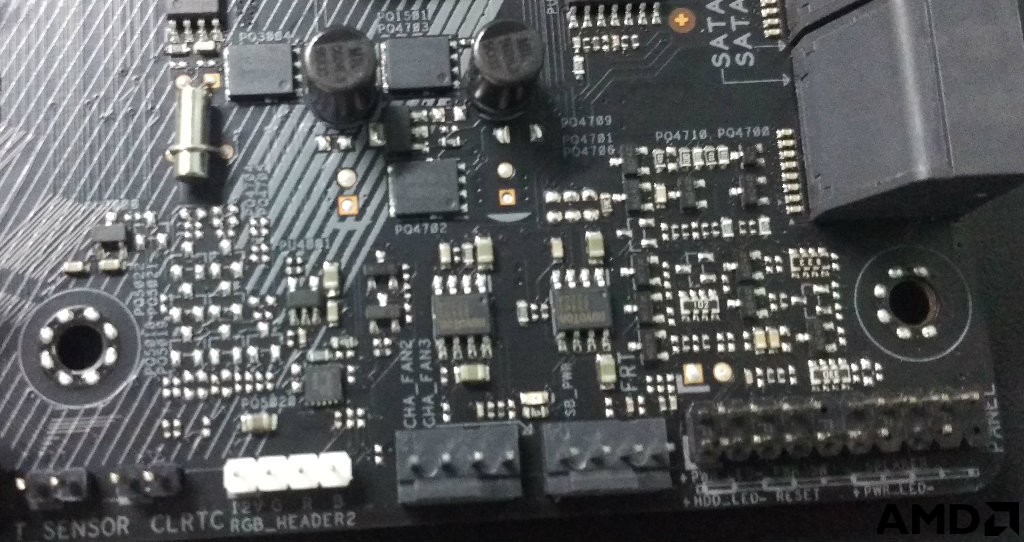

机箱、风扇接口

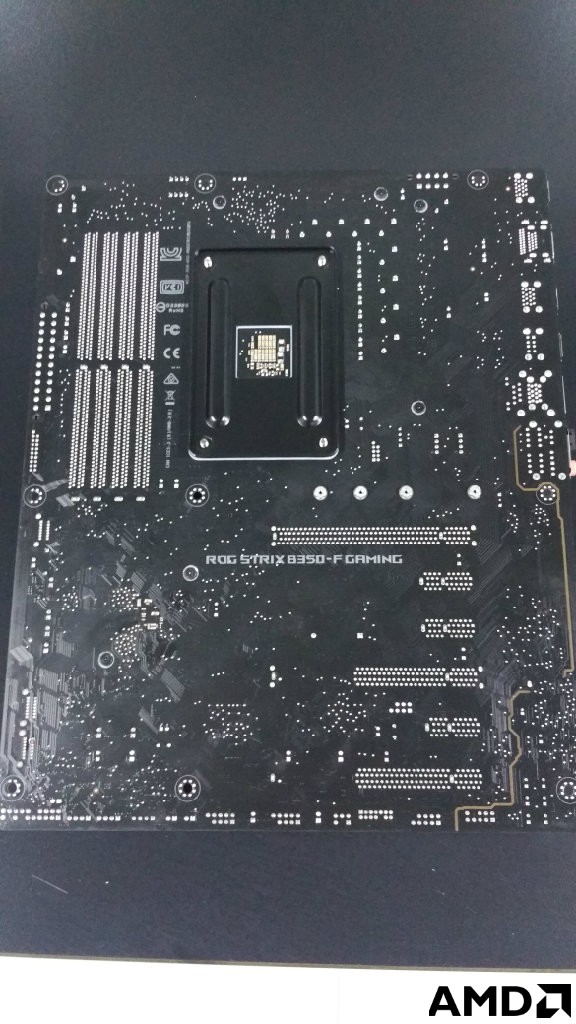

主板背面
接口挡板

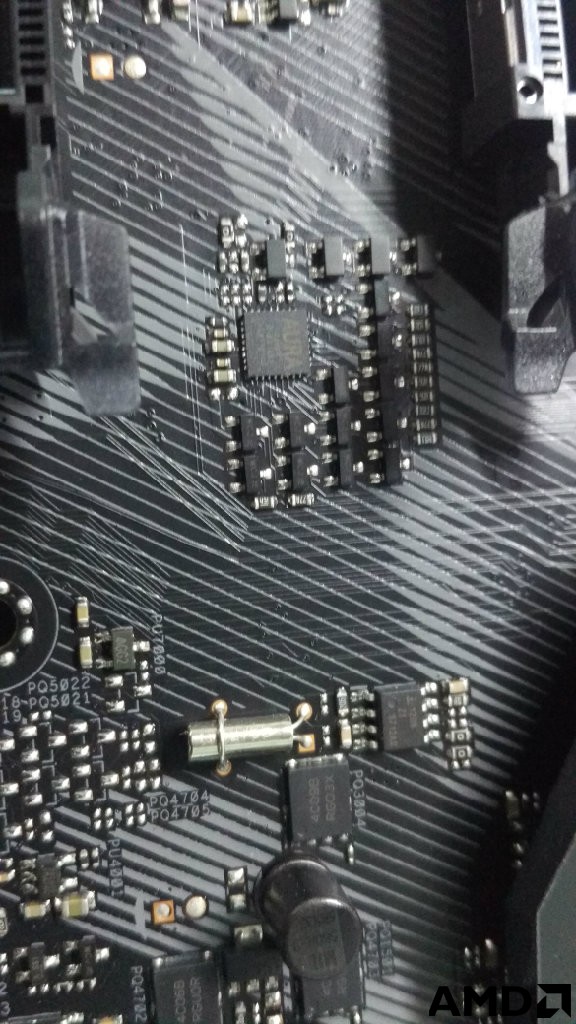

供电散热和cpu底座

二.超频和测试
1.超频
  超频方法是直接在开机时候进入BIOS内,在主板BIOS里Ai Tweaker选项下设置。

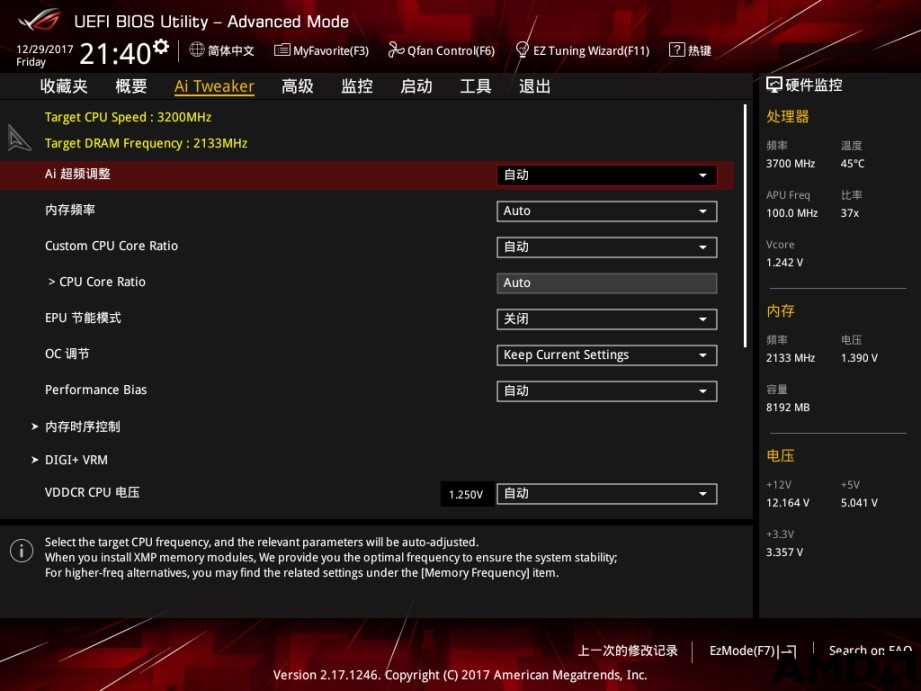

默认的数值

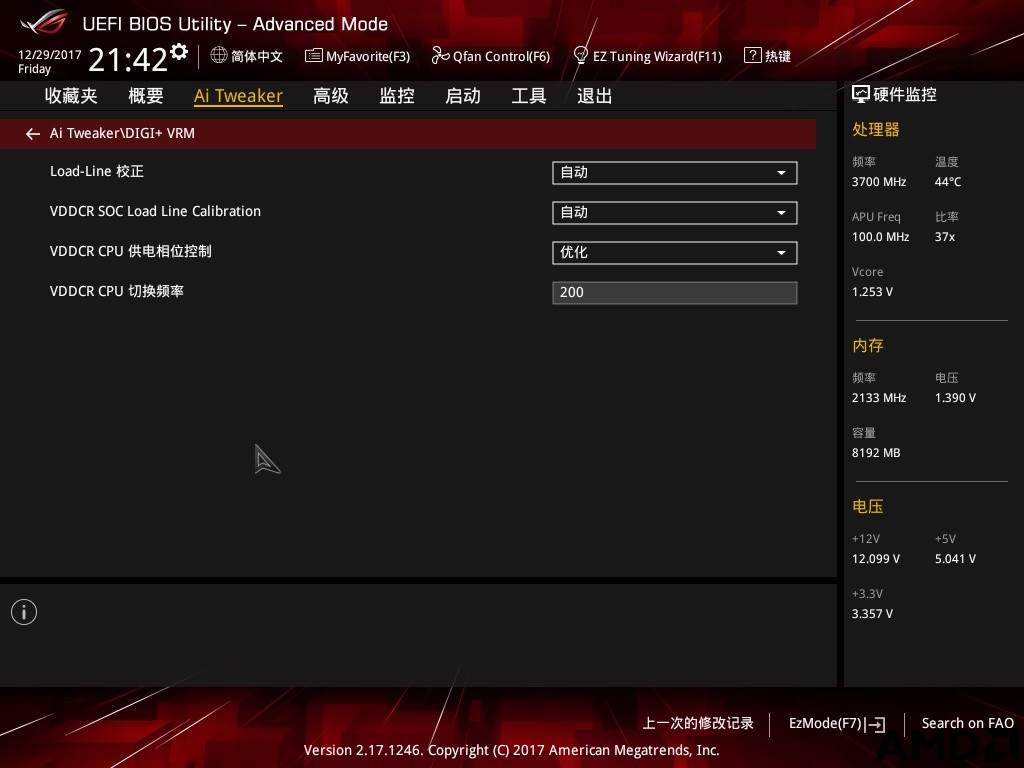

打开DIGI/VRM里有防掉压的设置,一般自动就可以了,把LLC设置为极致的可以稍稍提高一点点的稳定。

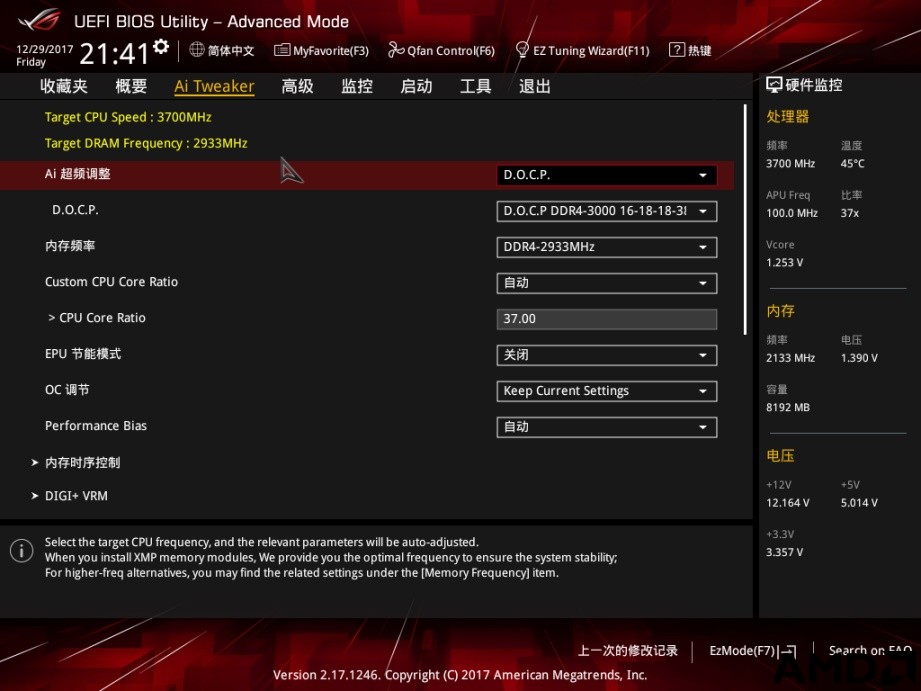

这是我平时使用的设置,使用D.O.C.P.主板会自动为你调整内存相关的参数,非常方便。在CPU Core Ratio中输入自己想要的倍频数就可以超频CPU的主频了。
电压设置全都是自动,在华硕提供的较新版本BIOS下完全没有问题。当然电压手动设置的话,可能还有下调的空间。

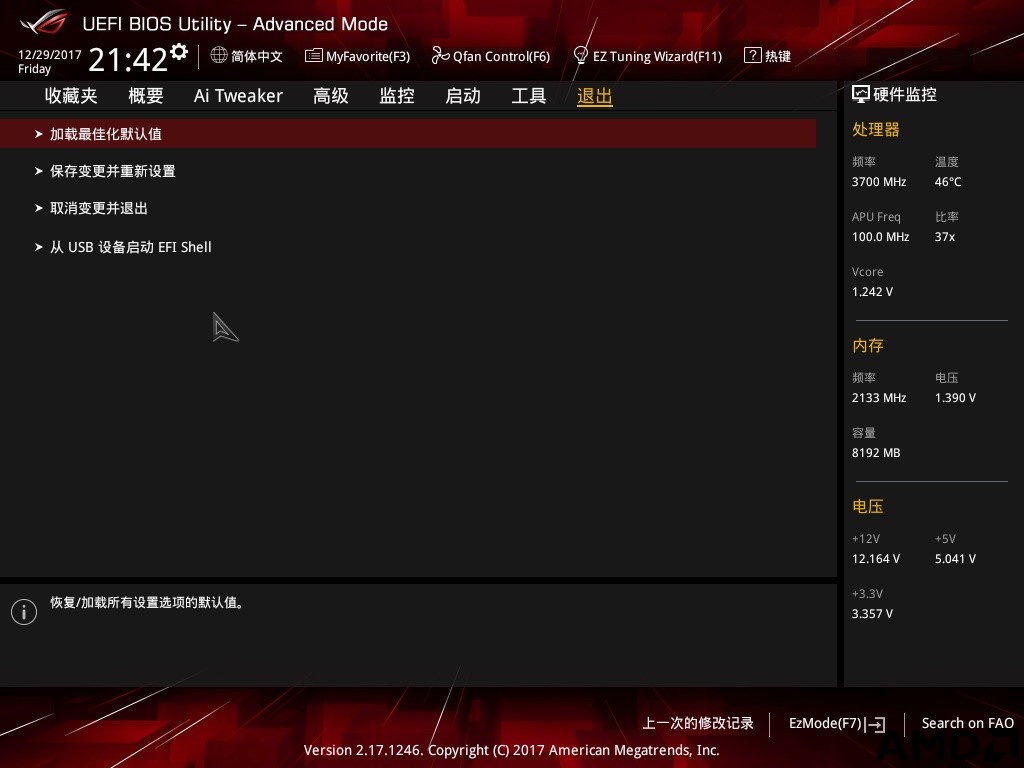

完成设置后在退出选项中选择“保存变更并重新设置”就可个保存修改了,选择“加载最佳化默认值”可以恢复主板的默认设置,如果启动失败的话主板也会自动恢复到默认设置。
2.超频和默频的测试对比
CPU的测试使用了Fritz Chess Benchmark4.3.2,Cinebench R15,3D Mark Fire Strike Extreme中的物理分,CPU-Z 1.82x64 这4个软件,都是大家常见的测试。
设置默频-2133MHz内存,OC3.8Ghz-2133MHz内存和OC3.8Ghz-2933MHz内存三组进行对比,每个测试进行了3次。最后以平均值作为最终成绩。
测试环境如下:
操作系统    Windows 10 精简版 64位 ( DirectX 12 )
处理器    AMD Ryzen 5 1400 四核
主板    华硕 ROG STRIX B350-F GAMING ( AMD PCI 标准主机 CPU 桥 )
内存    8 GB ( T-RAM Incorporated DDR4 3000MHz )
主硬盘    希捷 ST1000DM010-2EP102 ( 1 TB / 7200 转/分 )
显卡    Nvidia GeForce GTX 1060 6GB ( 6 GB / 微星 )
显示器    HPN342E HP 22w ( 21.7 英寸  )
声卡    瑞昱  @ AMD High Definition Audio 控制器
网卡    英特尔 I211 Gigabit Network Connection / 华硕
进行测试除测试软件外同时的运行程序有QQ,雷蛇雷云驱动,NVIDIA设置。此外在进行3D Mark Fire Strike Extreme时额外同时运行steam平台。

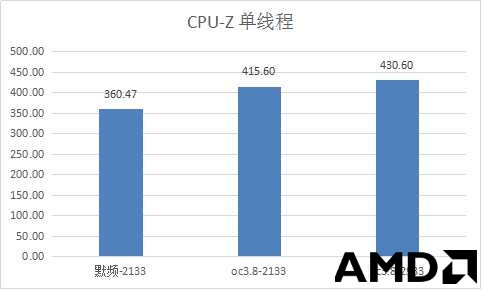

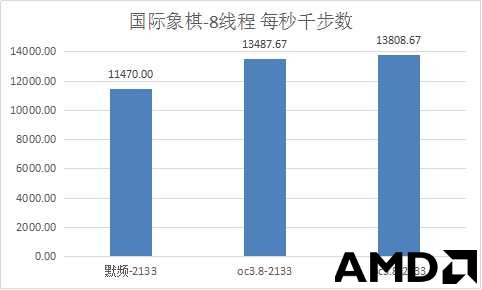

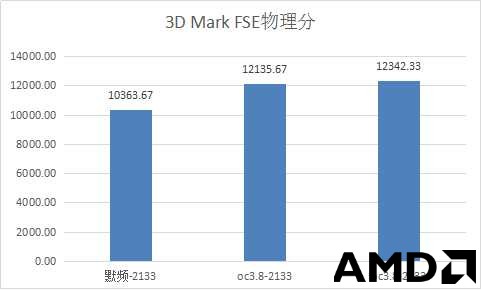

各个测试的平均成绩如下:
cpu s.jpg
cpu m.jpg

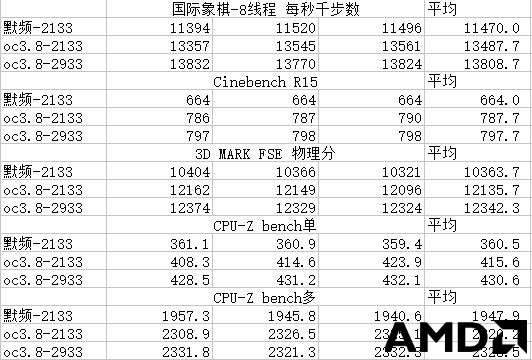

测试的原始数据如下:

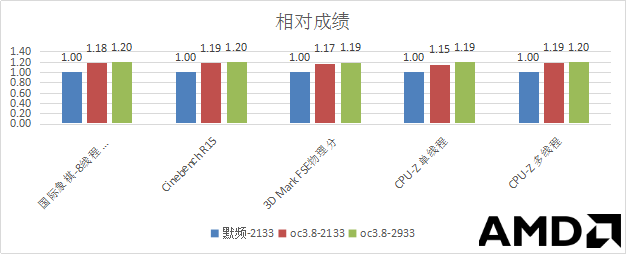

可以很明显看出cpu超频3.8GHz的成绩对比默频有明显的提升,而内存频率提升在这些测试中提升不大相对成绩如下:
由于OC3.8-2133和OC3.8-2933的成绩很接近,是否由于正常的测试值浮动而引起的成绩不同呢?
使用SPSS软件对于这两组数据进行了ANOVA分析:
国际象棋
ANOVA


Sum of Squares
df
Mean Square
F
Sig.
Between Groups
154561.500
1
154561.500
22.070
.009
Within Groups
28013.333
4
7003.333




Total
182574.833
5






Cinebench R15
ANOVA



Sum of Squares
df
Mean Square
F
Sig.
Between Groups
150.000
1
150.000
64.286
.001
Within Groups
9.333
4
2.333




Total
159.333
5






3D Mark FSE 物理分
ANOVA


Sum of Squares
df
Mean Square
F
Sig.
Between Groups
64066.667
1
64066.667
64.692
.001
Within Groups
3961.333
4
990.333




Total
68028.000
5






CPU-Z 单核
ANOVA


Sum of Squares
df
Mean Square
F
Sig.
Between Groups
337.500
1
337.500
10.369
.032
Within Groups
130.200
4
32.550




Total
467.700
5






CPU-Z 多核
VAR00003


Sum of Squares
df
Mean Square
F
Sig.
Between Groups
103.335
1
103.335
1.539
.283
Within Groups
268.553
4
67.138




Total
371.888
5





以看到Fritz Chess Benchmark4.3.2,Cinebench R15,3D Mark Fire Strike Extreme的Sig结果都很小,可以认为结果的差异不是样本浮动带来的。
CPU-Z 单核中Sig是0.032,以通常0.05为分界的话,可以认为它的结果同样不是样本浮动带来的。
CPU-Z多核的Sig结果为0.283那么就是说有28.3%的概率是样本浮动带来的结果,2者无差异。
三.使用体验
组装好使用已经1个多月了,组这个机器主要就是为了玩游戏的,但由于这一个多月里比较忙,玩得很少,最近也没有时间测试游戏。
平时一直保持OC3.7或者3.8,内存跑2933MHz的状态使用,直接用的原装散热,玩起来就60℃左右。玩LOL和PUBG也没有出现有些人说的卡顿。
GTA5里倒有时候会卡顿,有时也不会出现,原因不明,是故事模式所以肯定也不是网络原因。
总得来说,很满意。
AMD YES


评分

参与人数 2金币 +190 收起 理由
HudenJear + 100 很给力!
冶天 + 90

查看全部评分

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
116055
经验
10
贡献
32
发表于 2017-12-30 20:19:58 | 显示全部楼层
外链失效.请从发帖编辑高级模式选择图片,注意尺寸格式大小数量逐一上传.

62

主题

2013

帖子

2万

积分

Vega10

Rank: 15Rank: 15Rank: 15Rank: 15Rank: 15

精华
1
金币
18999
经验
10
贡献
0
发表于 2017-12-30 20:28:00 | 显示全部楼层
图挂了,别直接复制,用IE 本地上传

1

主题

6

帖子

336

积分

R200

Rank: 2

精华
0
金币
300
经验
10
贡献
0
 楼主| 发表于 2017-12-30 21:05:24 | 显示全部楼层
冶天 发表于 2017-12-30 20:19
外链失效.请从发帖编辑高级模式选择图片,注意尺寸格式大小数量逐一上传.

改了一下,不知道好了没有,自己貌似看不出来?

80

主题

1266

帖子

2万

积分

铁杆A饭

Huden的本体

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
17989
经验
10
贡献
20
发表于 2017-12-31 00:36:12 | 显示全部楼层
不错的分享,图片质量还不错,如果有装机的部分或者整机的照片就更好了
For AMD Radeon™

26

主题

515

帖子

1万

积分

Tahiti

Rank: 12Rank: 12Rank: 12

精华
0
金币
11163
经验
10
贡献
2
发表于 2017-12-31 20:14:45 | 显示全部楼层
恭喜恭喜
