本帖最后由 HudenJear 于 2019-3-16 08:56 编辑
如果说半导体的进步像是在爬山的话，那从14nm到7nm的进步就是一个不小的抬升。从摩尔定律提出到现在，人类为了增加晶体管密度想尽了办法。FinFET部分解决了深亚微米的短沟道效应带来的难题，现在，可以商用的超大规模集成电路7nm终于也来到了这个世界
AMD在今年首度发布了第一块使用7nm制程的GPU，也就是Radeon VII 这块显卡。然而首发在过年期间，所以因为时间关系并没有抢到首发。然而谁知道接下来就开始了大规模缺货，让我想买也没得买。最近，终于在朋友的帮助下，我斥巨资买到了华硕的高贵版公版卡，高贵的价格实在让我出血量超大
买都买了，不测一下秀出来岂不是有点亏？所以这次就让我们一起来看看这块世界首张7nm卡到底性能几何

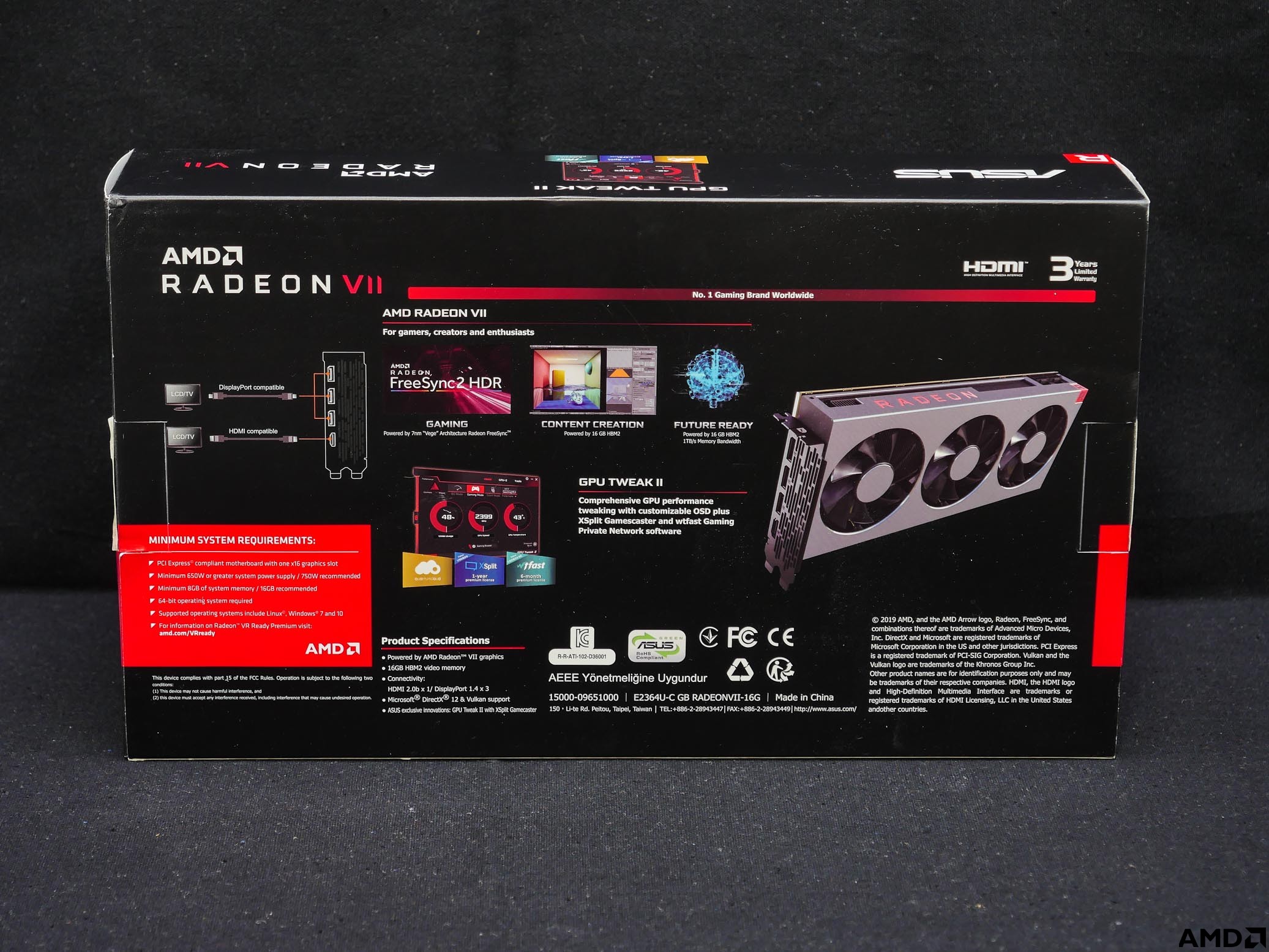

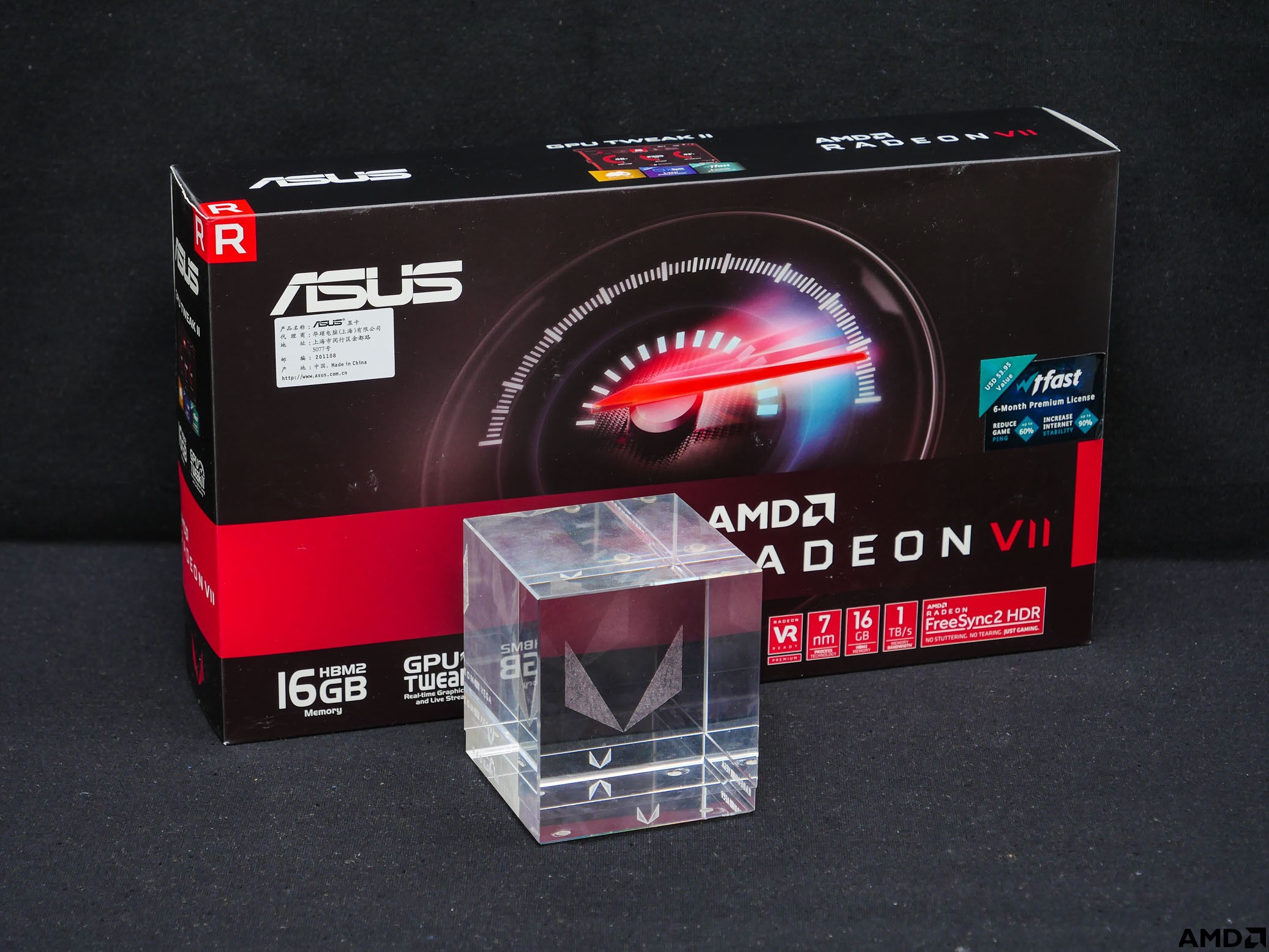

华硕的公版卡包装风格和原厂卡有一点像，但是那个硕大的Teaker标志我觉得实在是比不上原厂卡的包装设计，比起蓝宝石的机器人也差点
Radeon VII，你可以读作镭7，你也可以读作Radeon VegaII，这张卡最大的特性可能就是7nm制程，还有16GB的显存容量和1TB的显存带宽

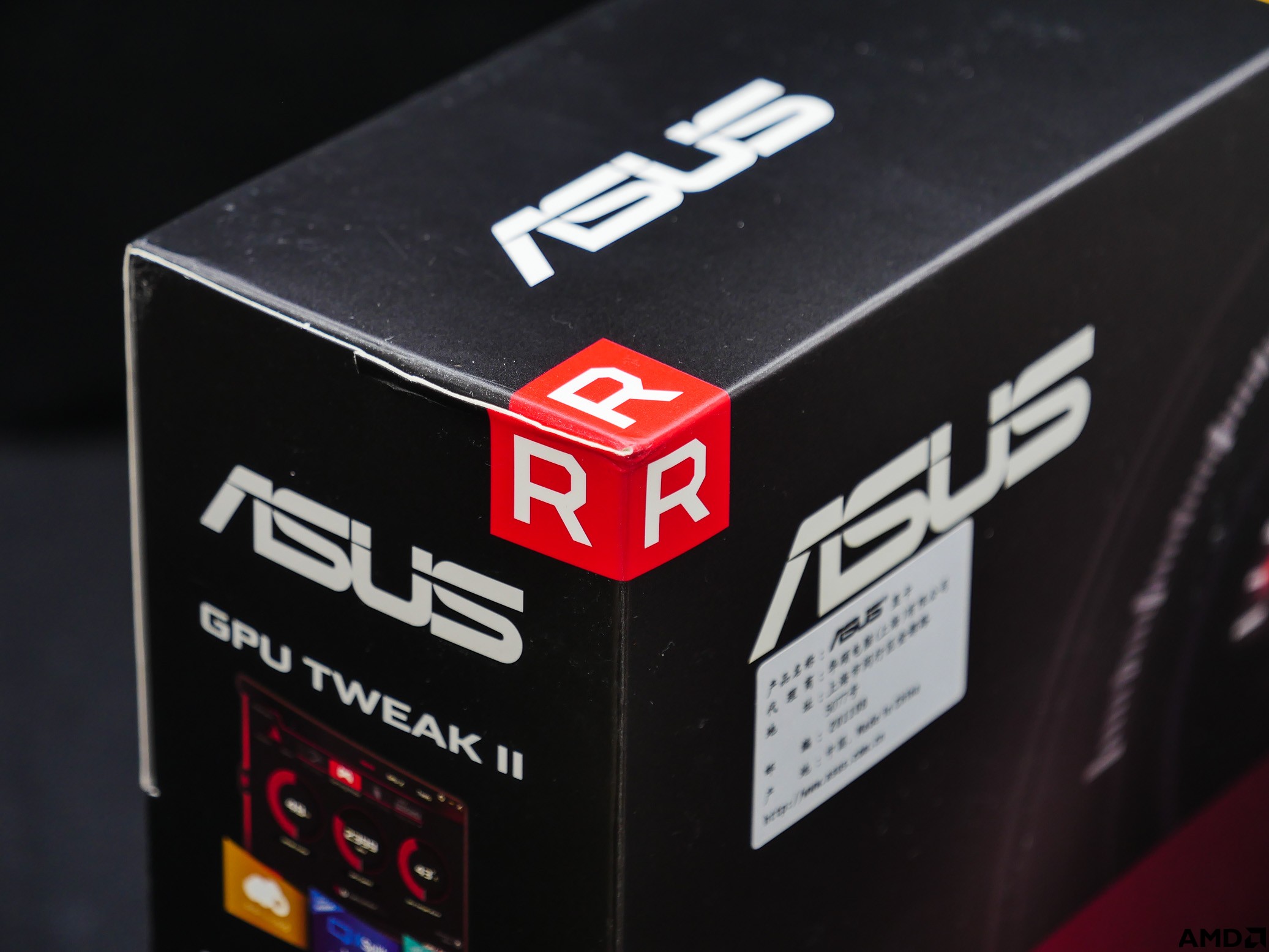

和上一代Vega的包装一样，右上角仍然保留了红色R方块的设计，和黑色公版不一样的是，现在因为只有一款公版，所以红色发光的R方块可以说是RVII标配
华硕的优势之一，就是显卡都有的三年保修，加上JD购买这一渠道，和买的时候开好的发票，保修安全无虞，让我感到舒适
拆开包装，内盒的风格和STRIX卡有点像，都是黑色长盒子，不过改成了纸本表面，烫印的是金色的ASUS，让我感觉开箱得像是一个笔记本......

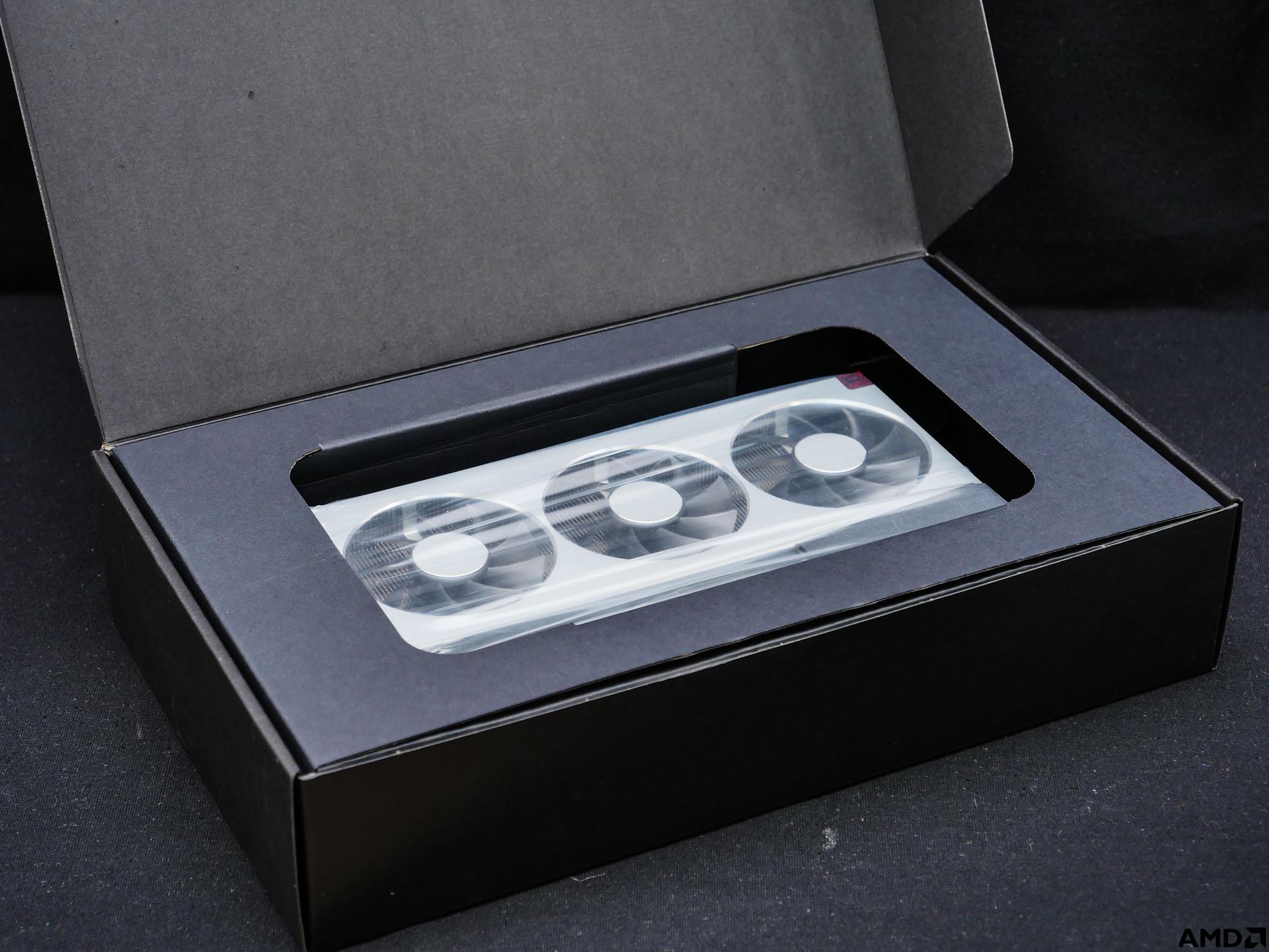

开箱成功！华硕的包装绝对是所有公版卡里面最好的，比起三大AIB那种牛皮纸盒子简直高到不知道哪里去了，可能这已经包含在了售价多的几百块里面吧

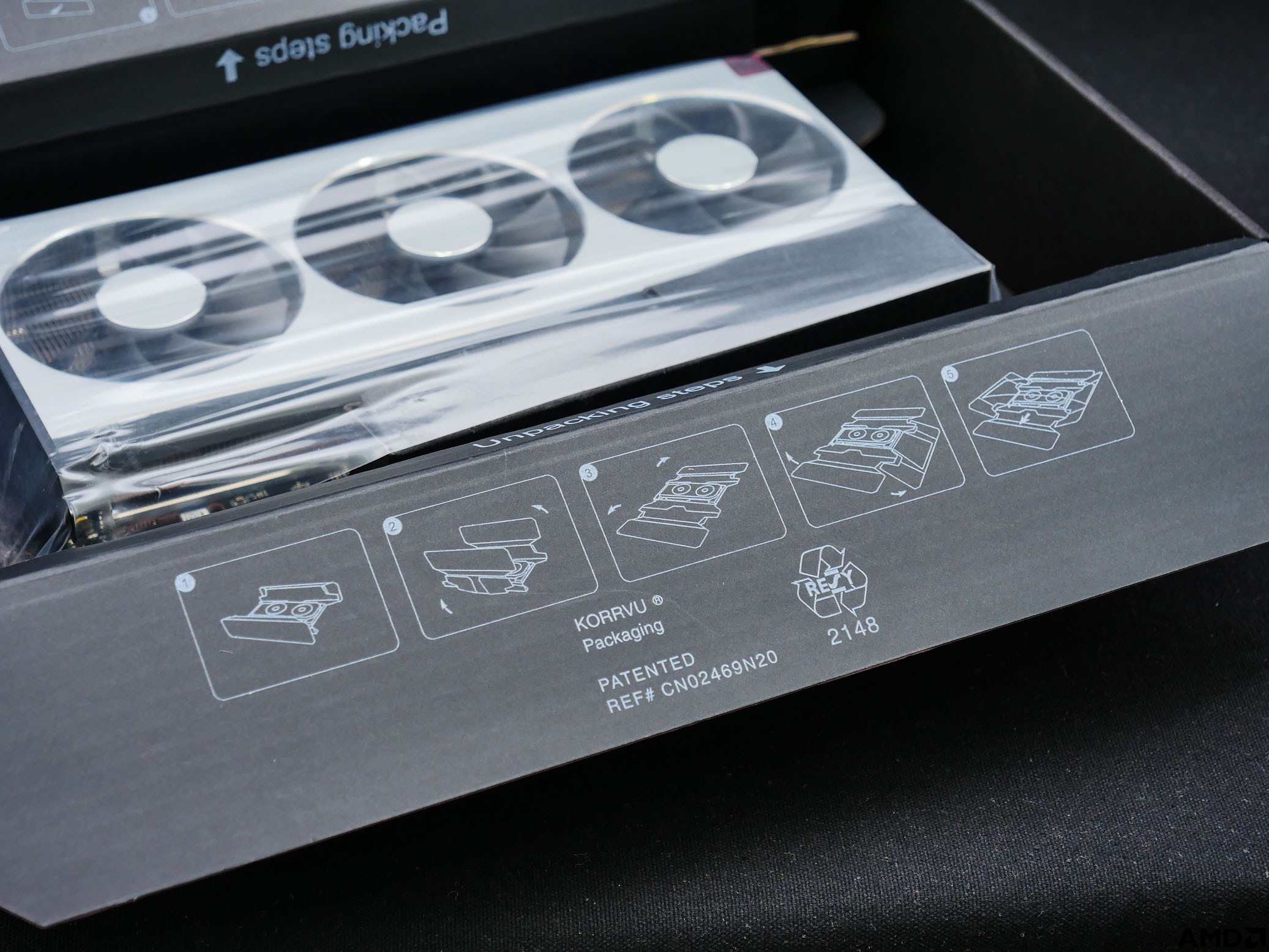

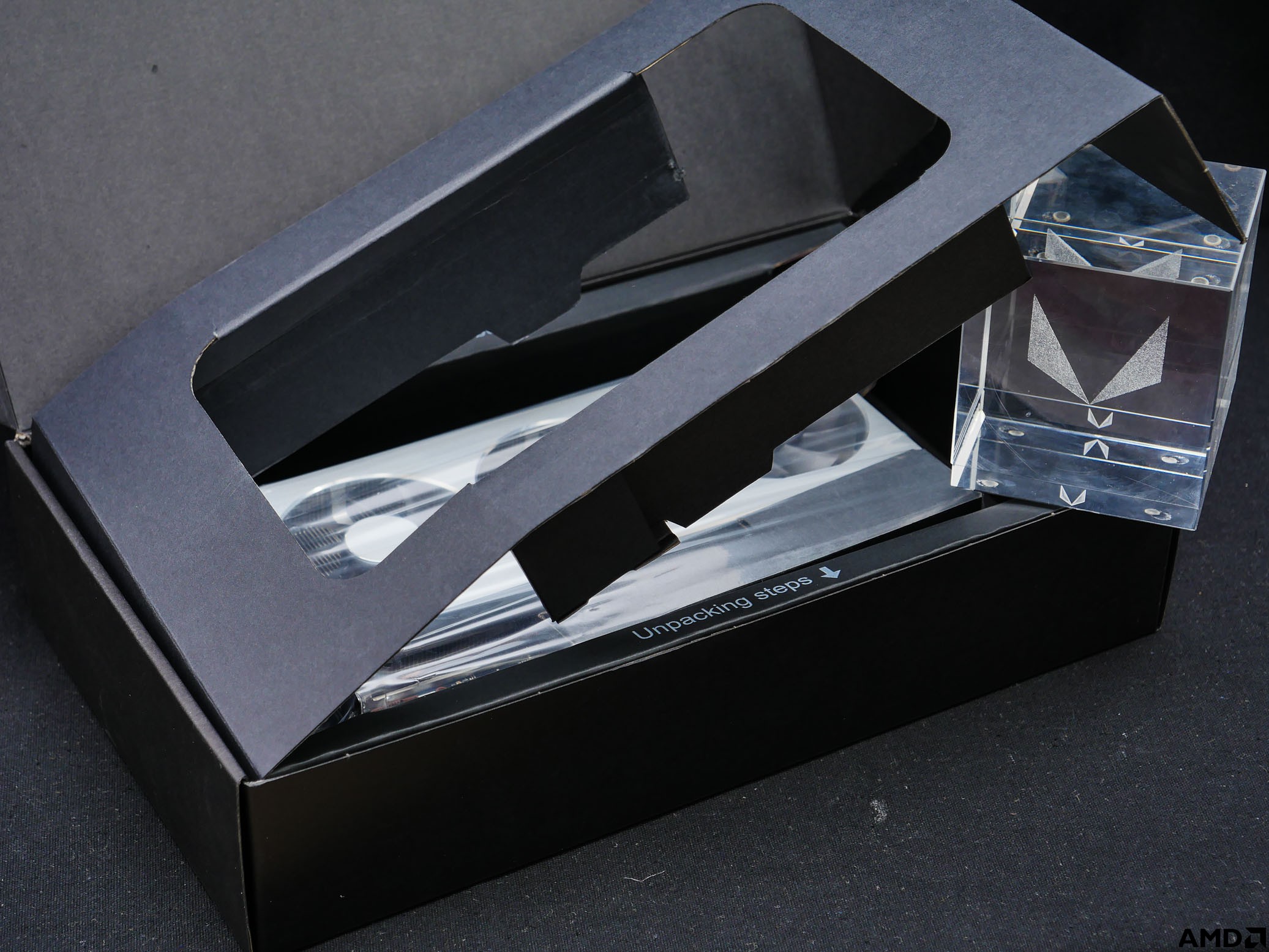

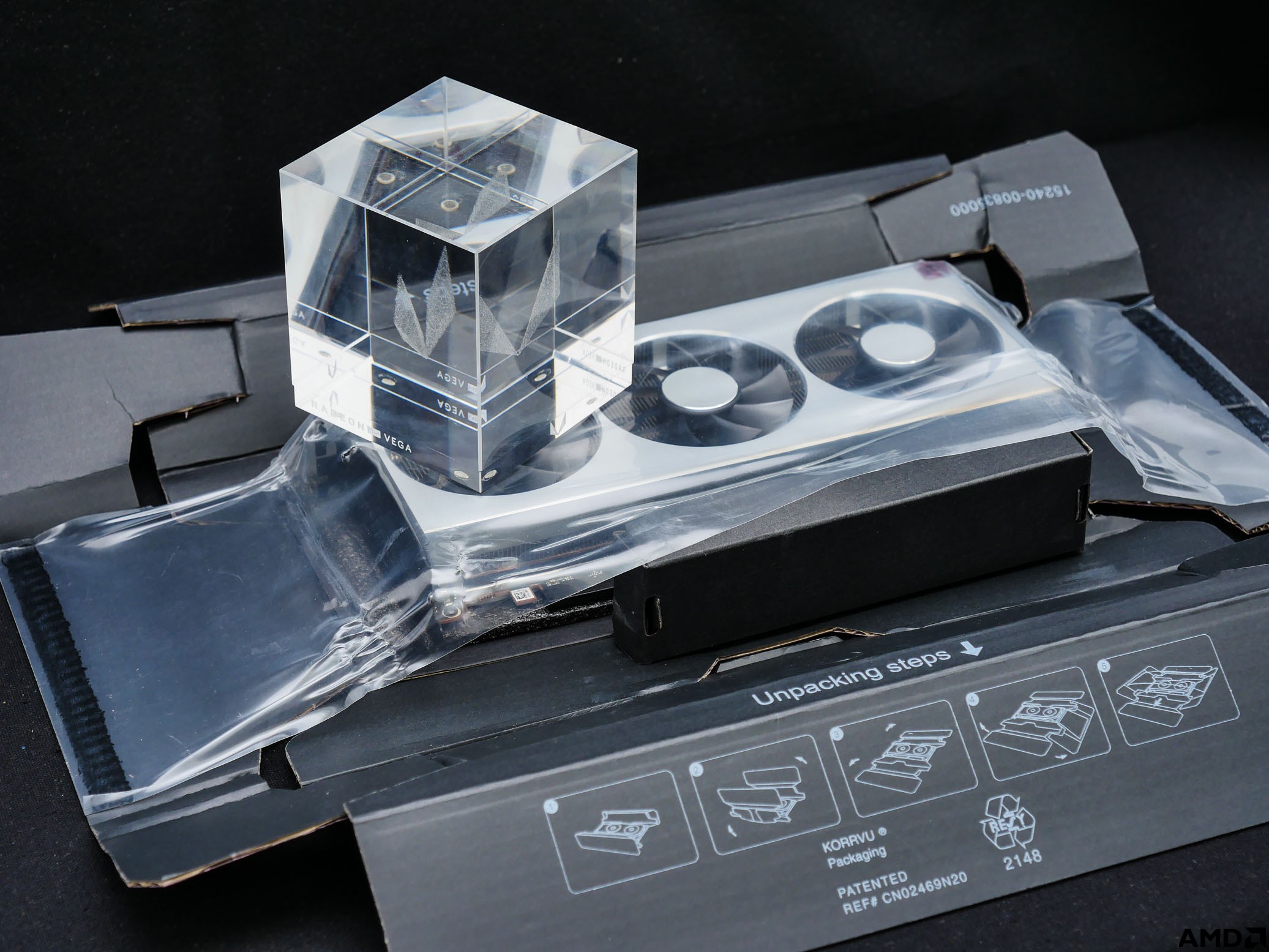

开箱复杂程度极高，必须按照华硕在包装两侧所给出的开箱指南进行开箱，绝对不是伸手取出来就完事。这个包装恐怕真是做到AMD公版卡的极致了，我个人觉得精细程度直追黄家公版

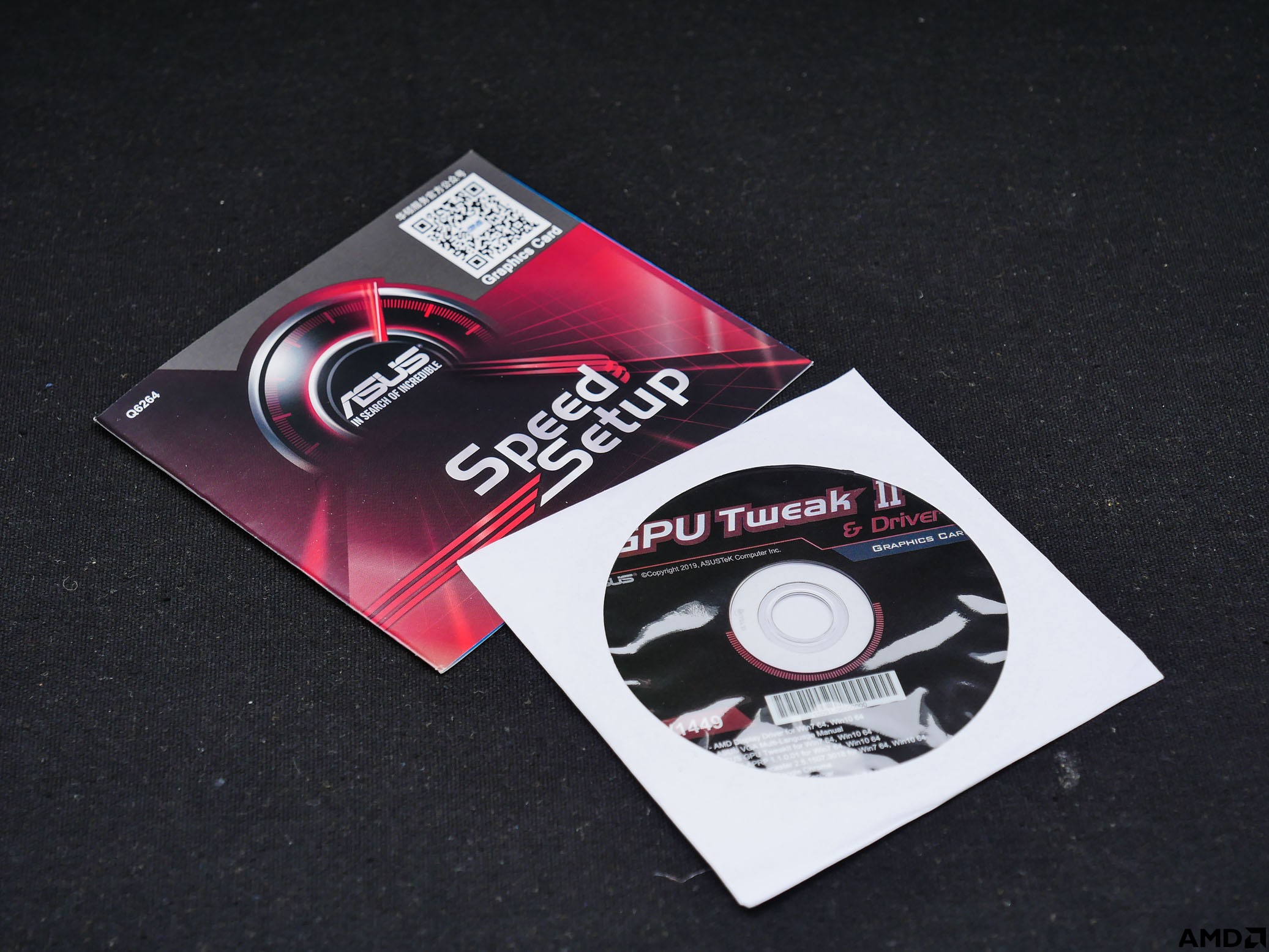

包含一份说明书（GPU Tweaker II），和一份安装光盘（Driver&TweakerII），华硕看来非常喜欢自己的这个软件，然而我还是更喜欢Wattmen

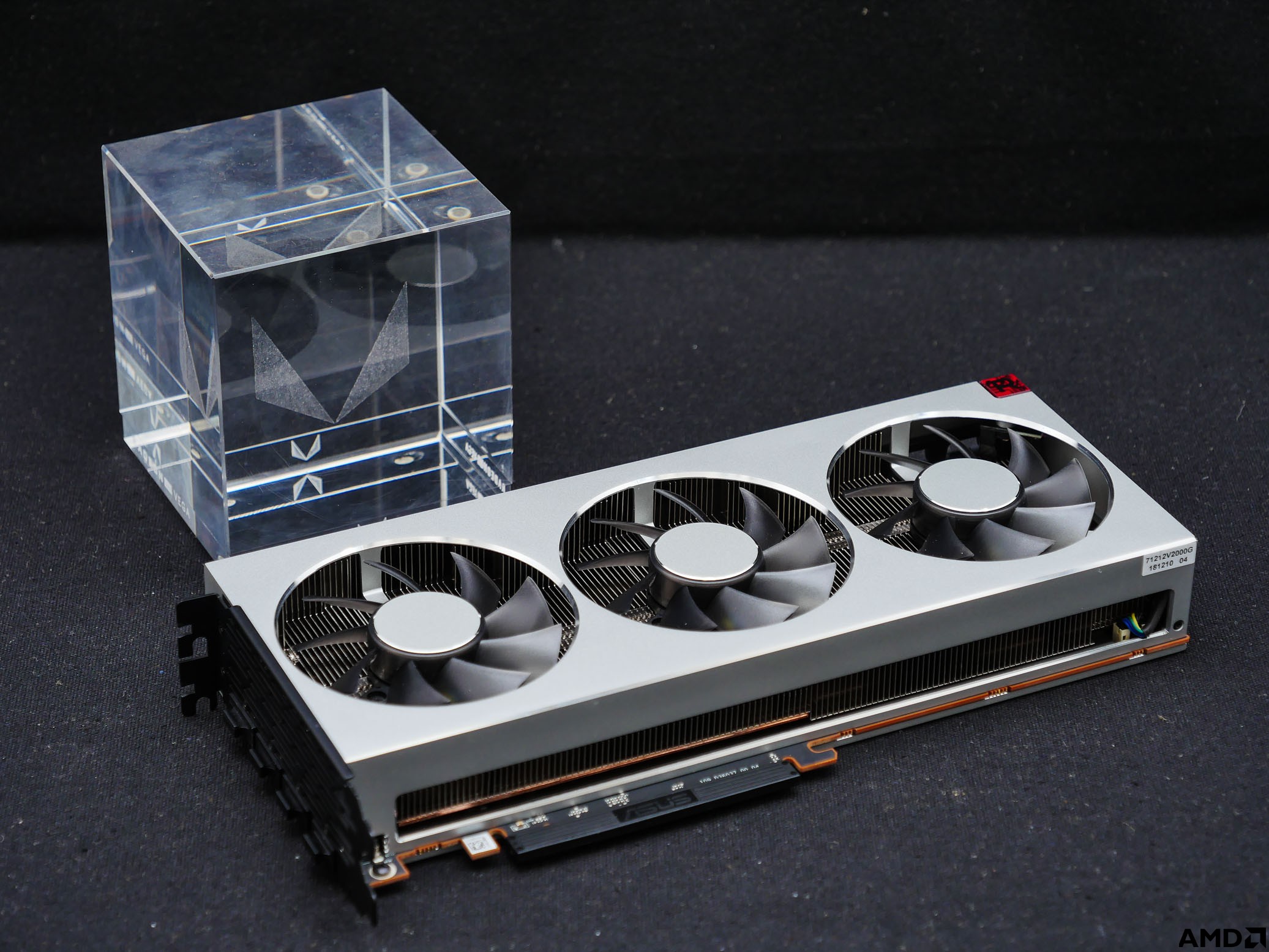

经历一番辛苦终于把卡取出来了，漂亮吗，漂亮就是好显卡

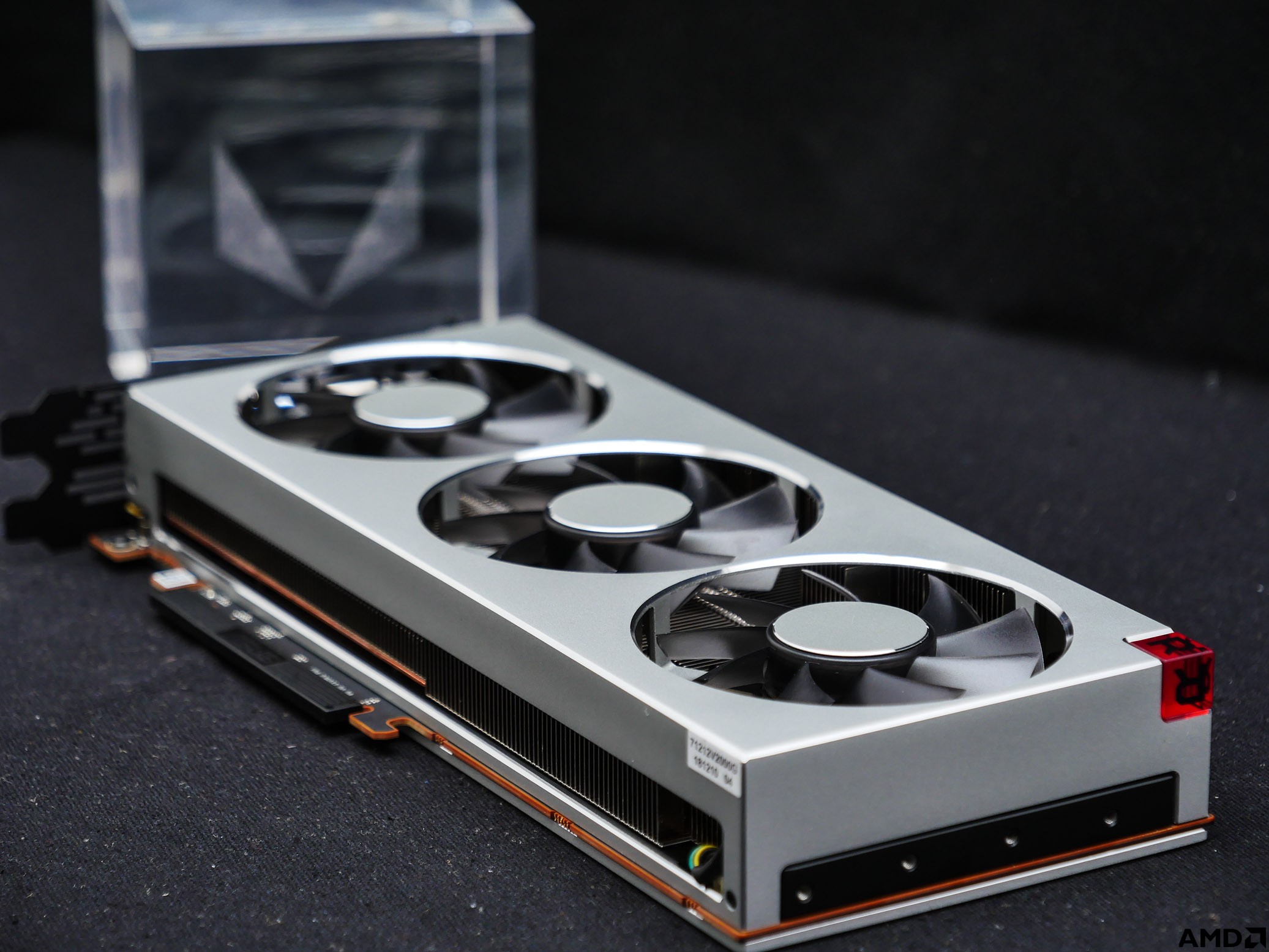

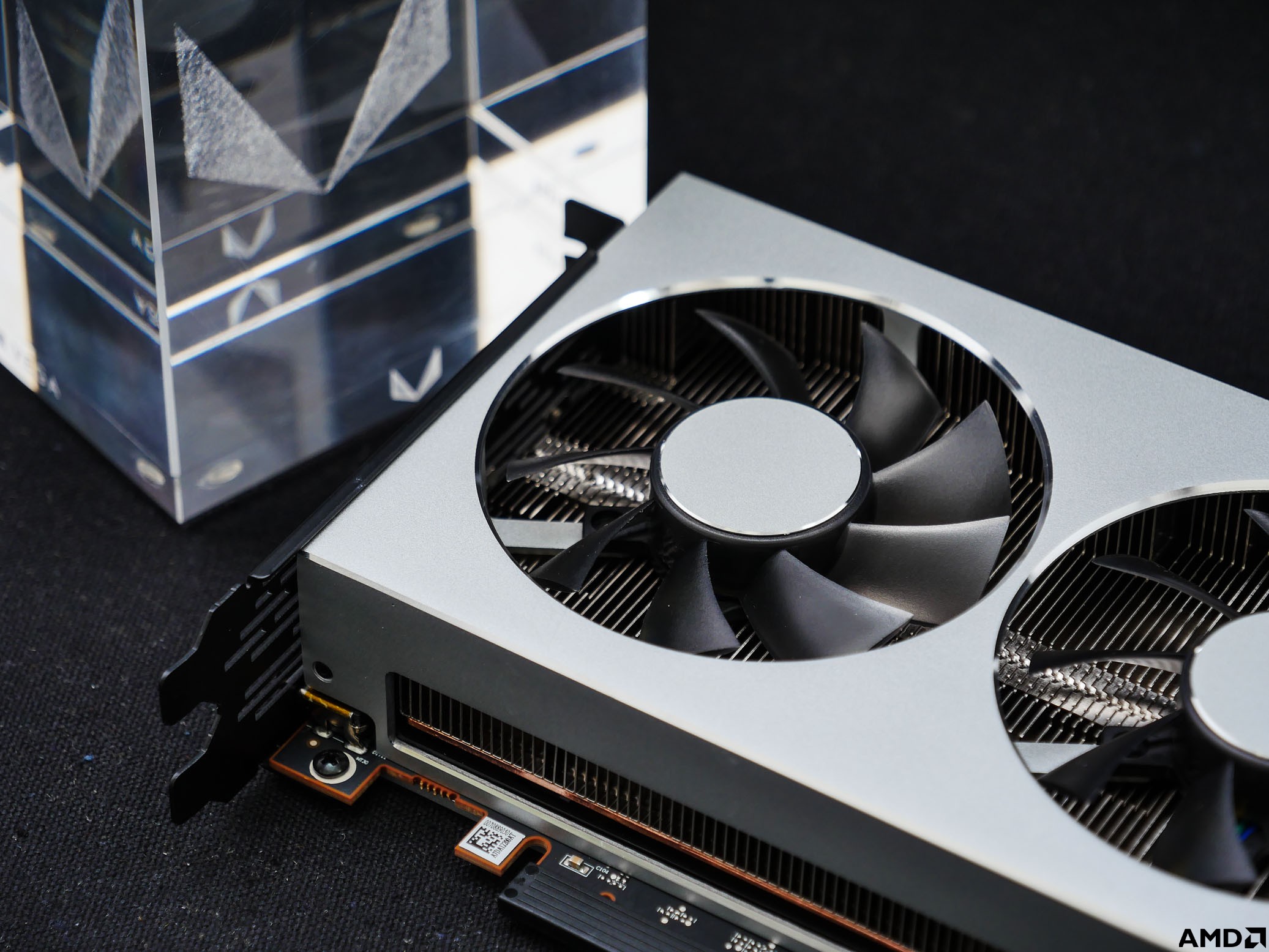

Radeon VII采用的是3风扇设计，但是长度是标准的公版长度，三个风扇之间基本没有留出任何空隙

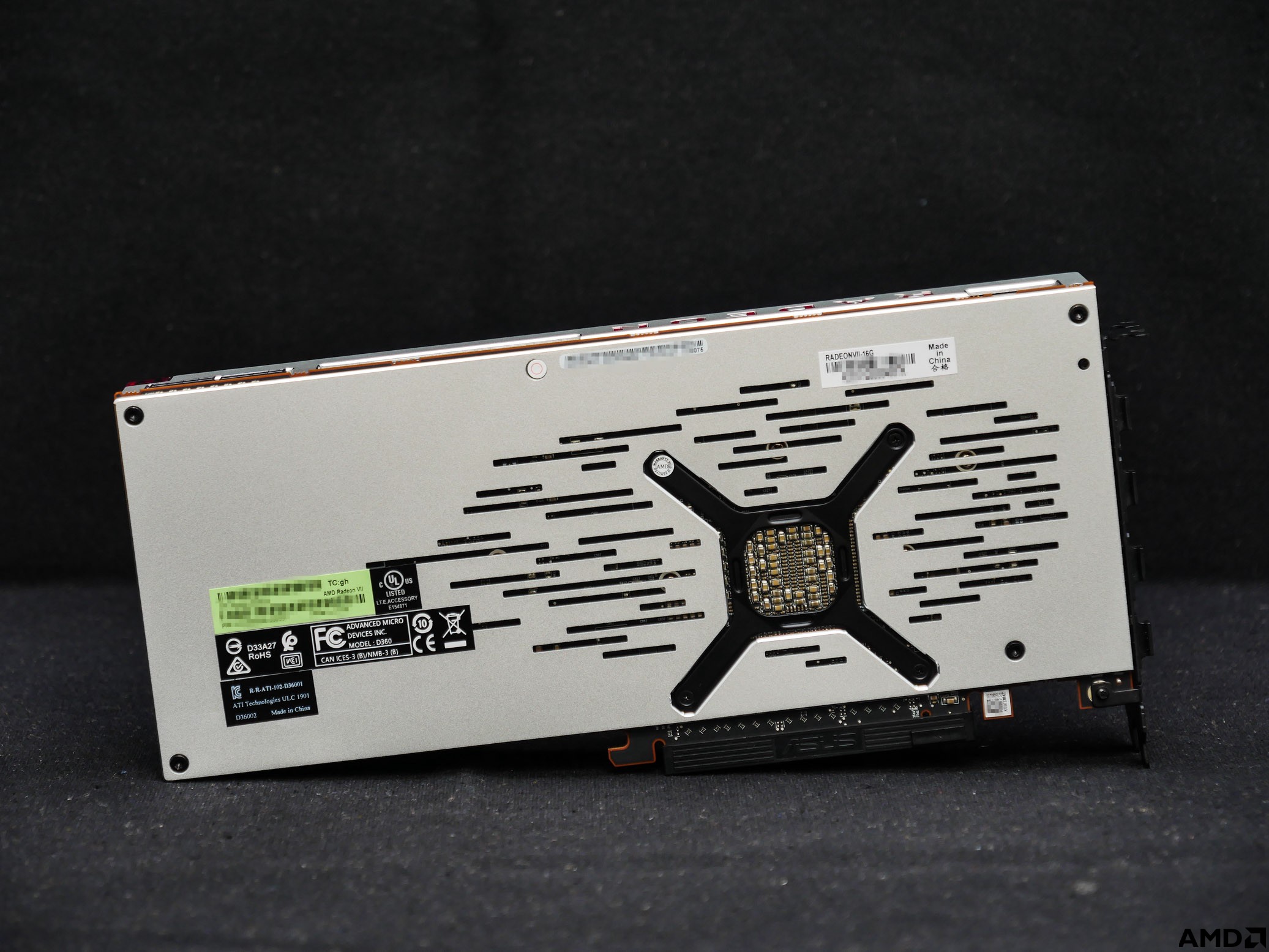

显卡背面的设计和上一代银风很像，但是螺丝数量大幅降低，贴纸数量大幅上升，那一个红色的Vega标志也删掉了，如果留着的话会更好看

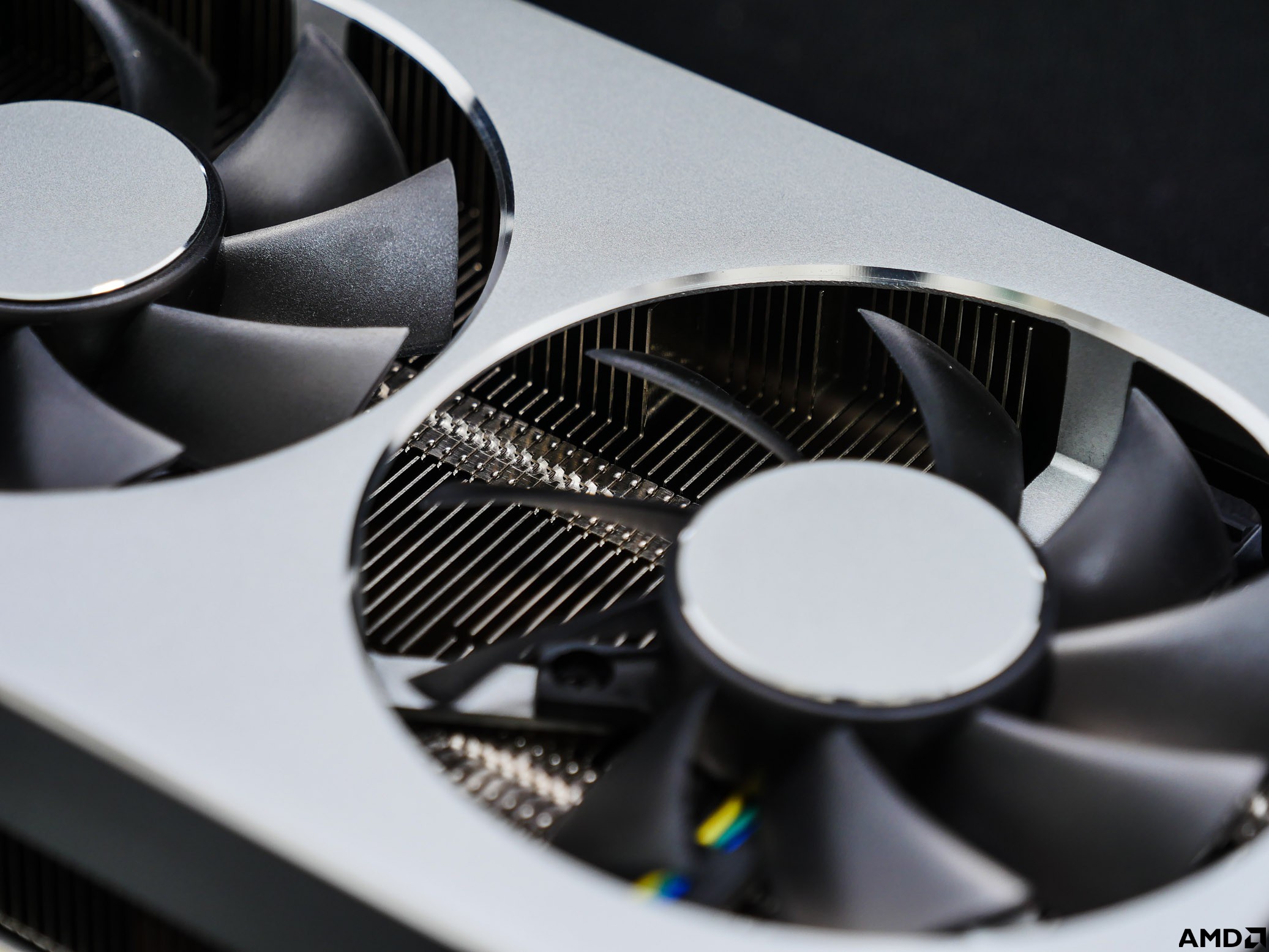

风扇采用的标准应该是8015，风扇的中间贴了一块金属贴，扇叶是灰色半透明的
这一次的Radeon VII并没有延续上一代的拉丝设计，而是改成了磨砂外壳，没有上一代那么容易留下指纹了
显卡的前端还是保留了公版卡的螺丝孔，正如前面所说的，Vega的长度是公版长度，所以加上显卡支架就可以装在工作站里面
显卡散热的鳍片做得很好，很密集扣fin也做得很精细，并且做了高光镀镍处理，为了散热面积还做了越肩宽度
同时为了风路也在两边开出了很长的空间，毕竟已经不是传统的涡轮设计了，不能做成全封闭的

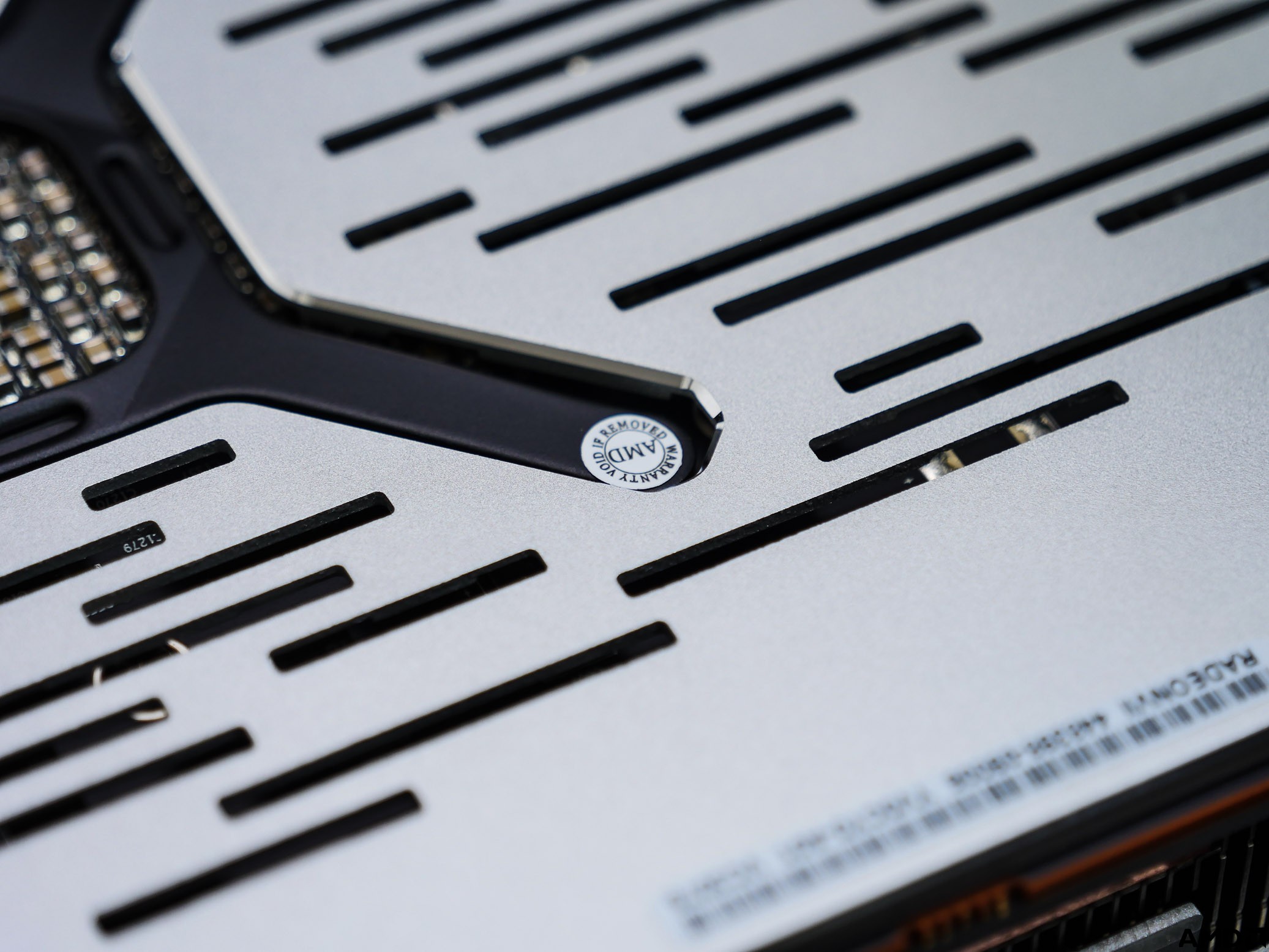

显卡背面的金属背板做得相当精细，大的开口区域全部给了倒角，一共两个易碎贴，给拆解带来了很大的难度，所以我选择放弃拆解保留长达三年的保修

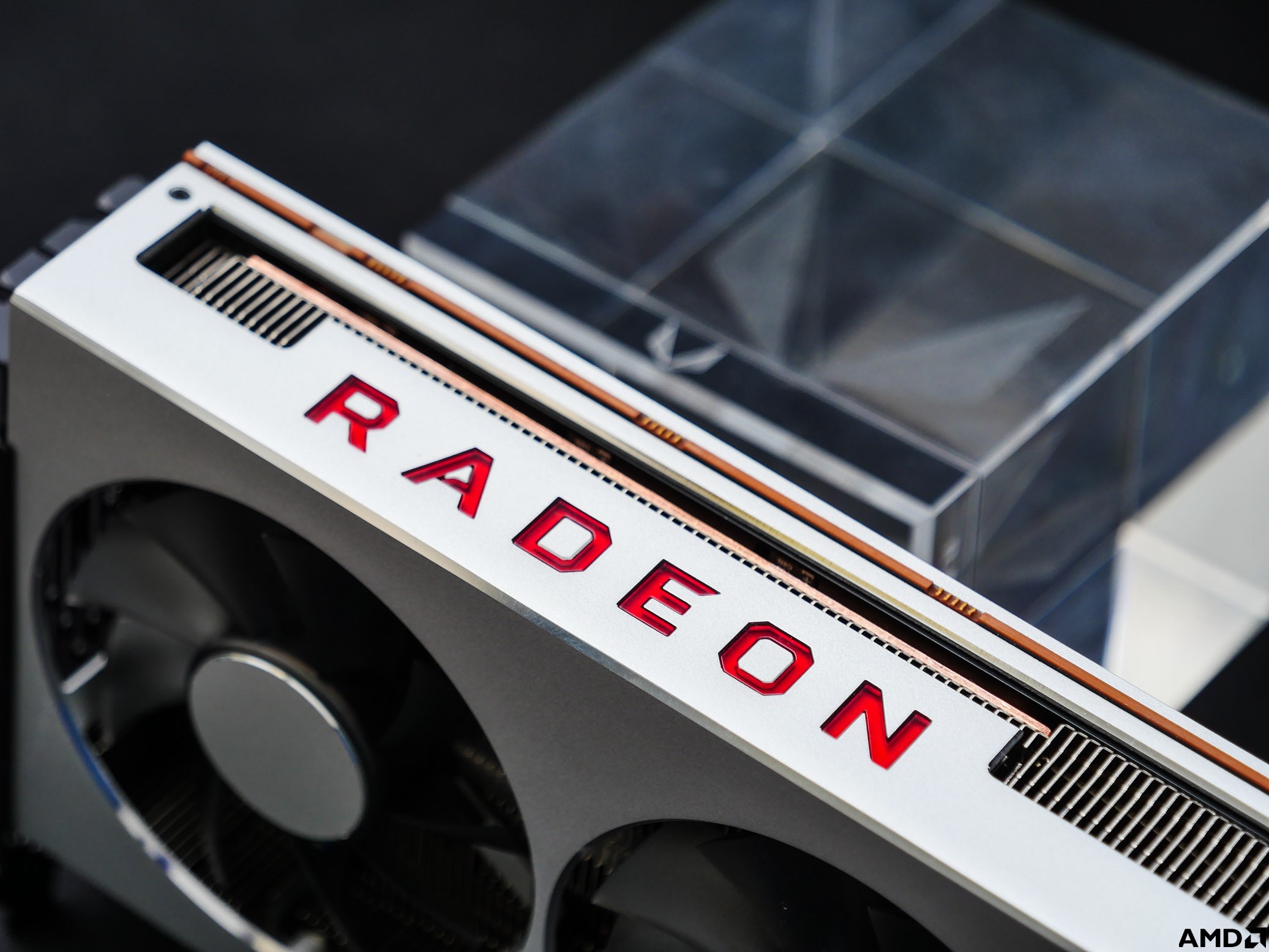

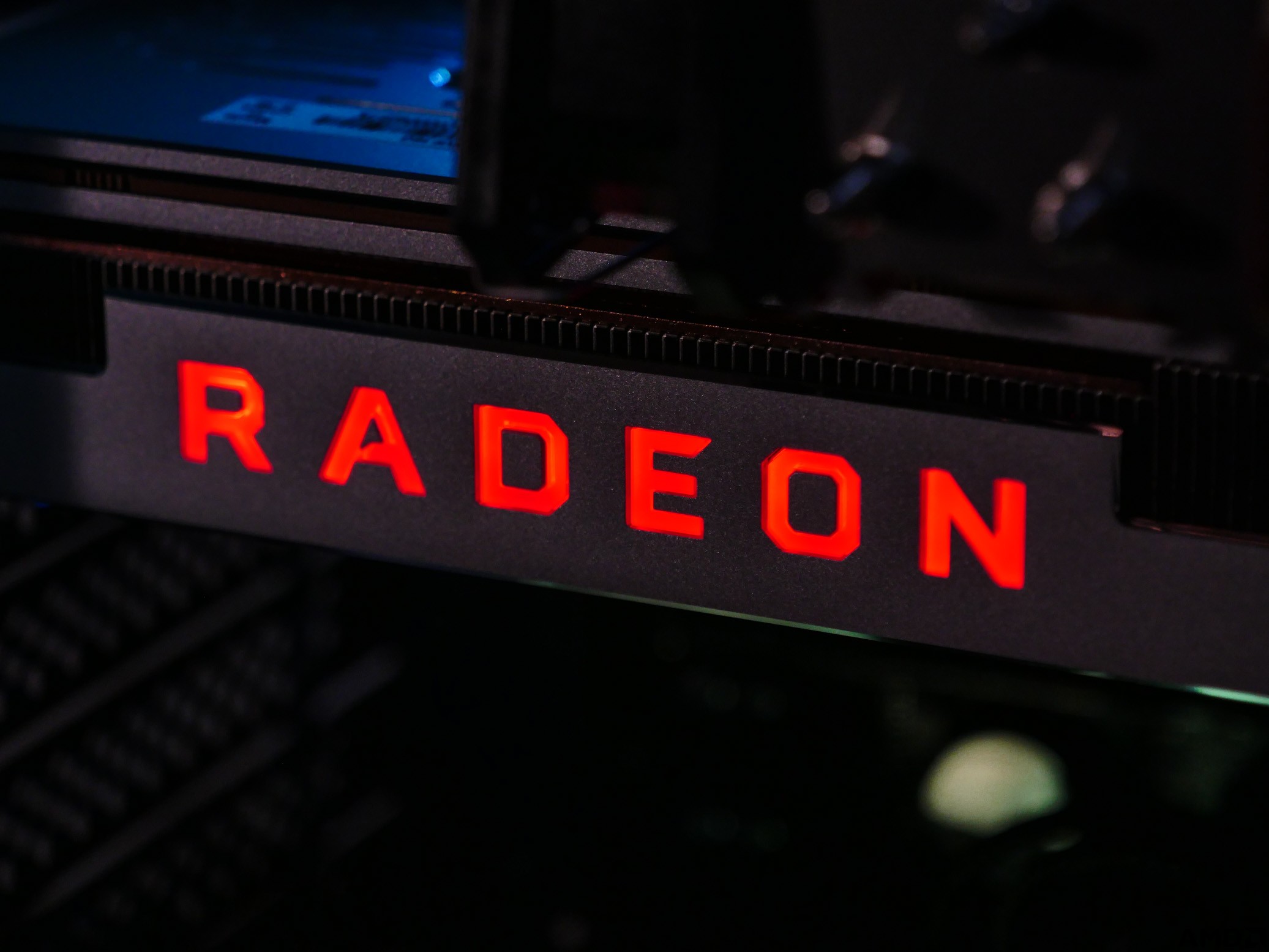

显卡的侧面还是保留了非常好看的信仰灯，取得红色AMD信仰（+10%性能）

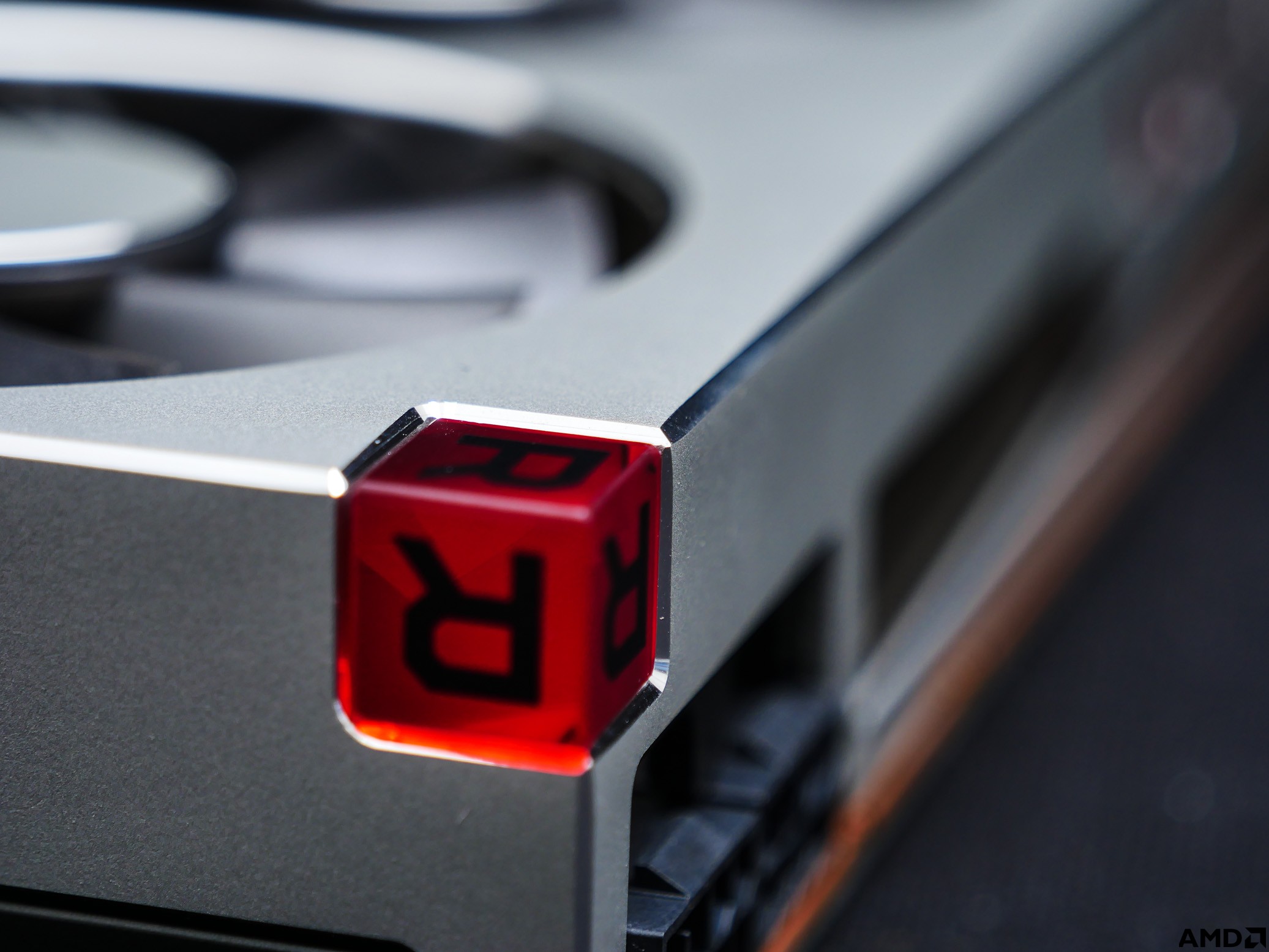

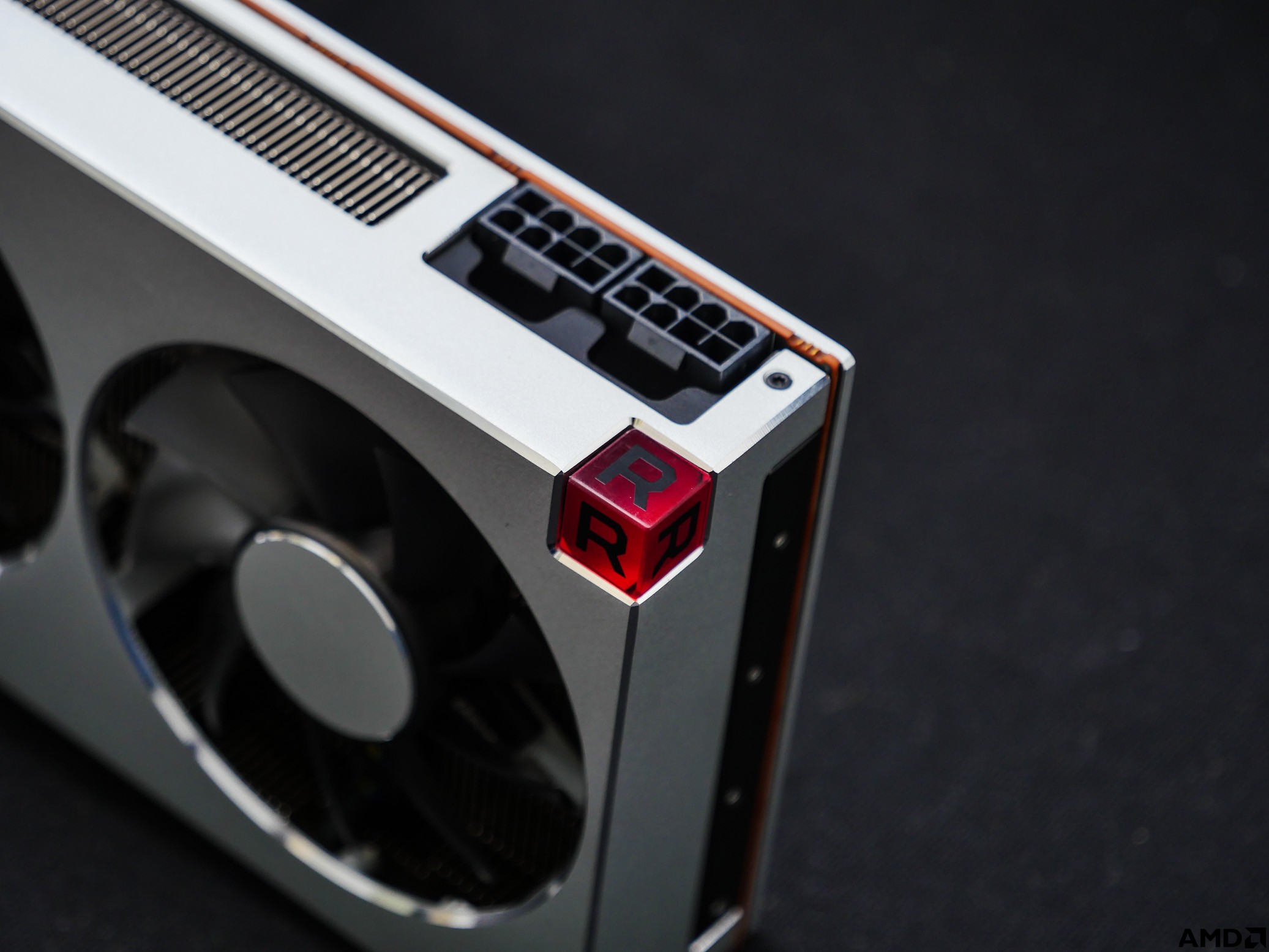

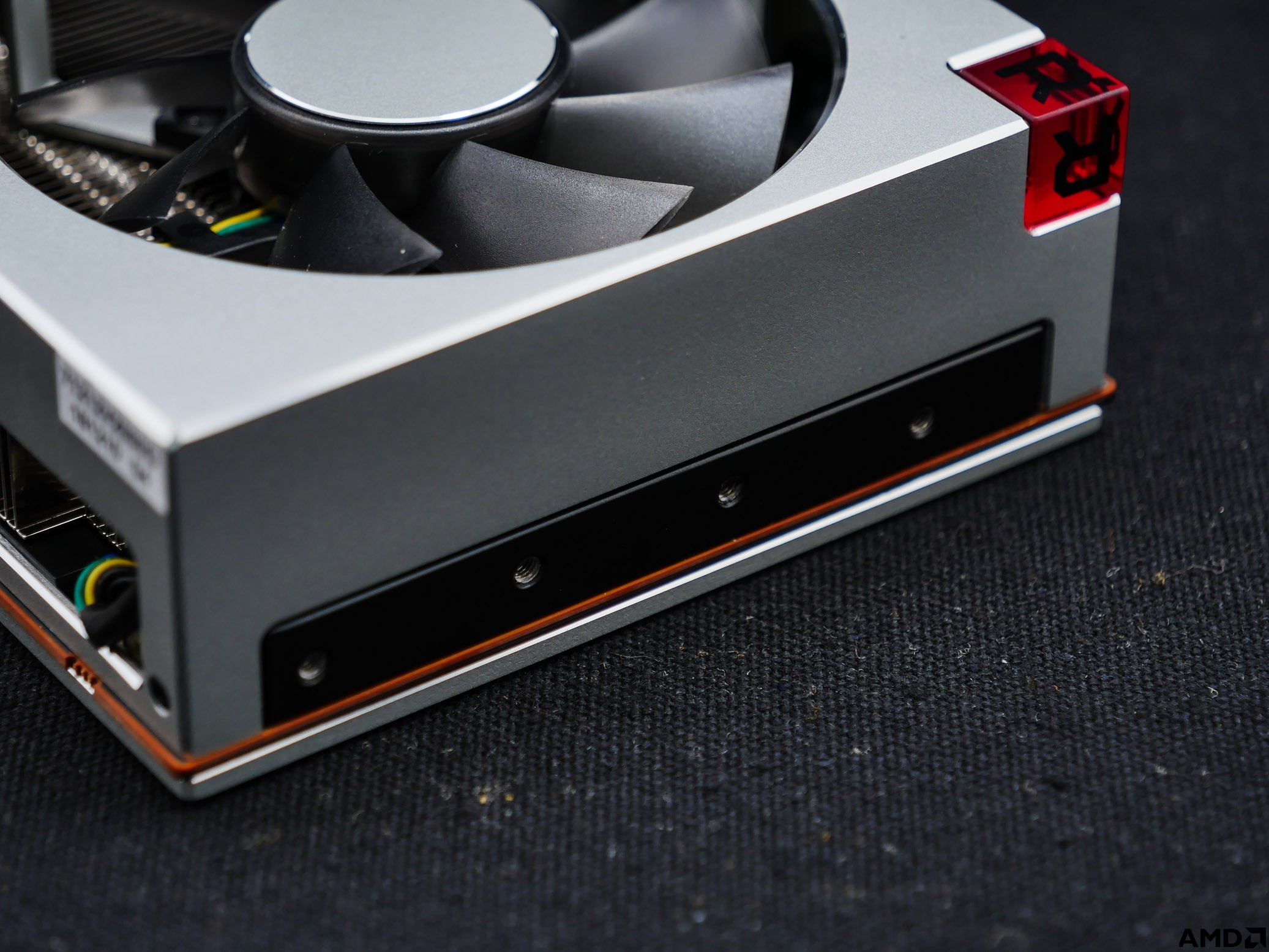

双8Pin设计，实际TDP和RTX2080是差不多的，镶嵌在角落里面的红色R方块实在是好看，再次取得红色AMD信仰（+10%性能）
显卡外壳左右的棱边都做了倒角，CNC精度极高，看似锋利实则手感舒适
接口方面还是延续了AMD公版的3DP+HDMI设计，挡板做了黑化，并且留出了风路
显卡背板上的螺丝全都是六花螺丝，极力避免用户拆显卡，说实话，高精度CNC+异形螺丝让人不由自主就想起苹果啊......

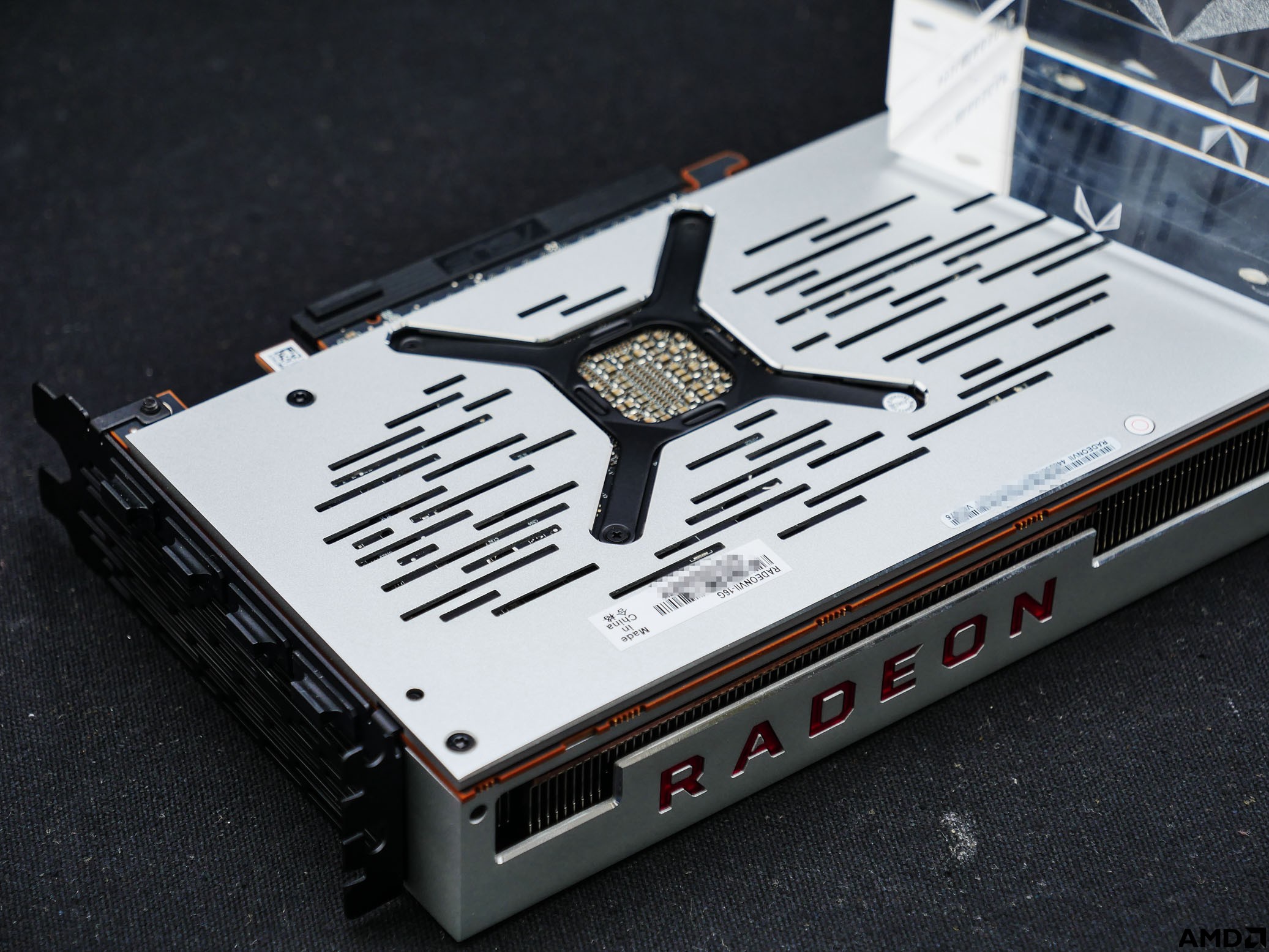

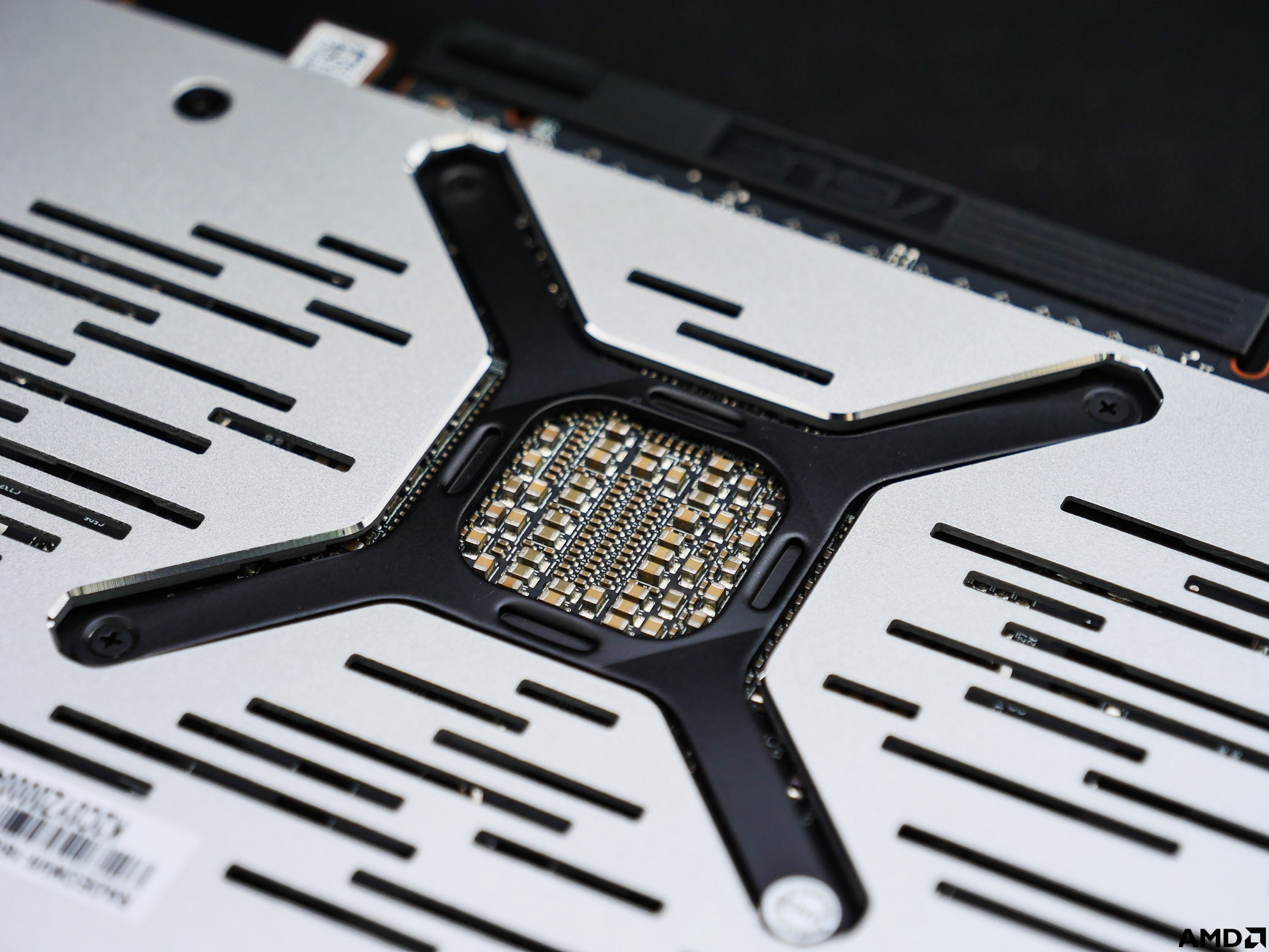

显卡散热扣具下面是大量MLCC电容，从其他人的拆解来看AMD在这张卡上使用的还是专业卡的用料，核心部位的MLCC是省不了的

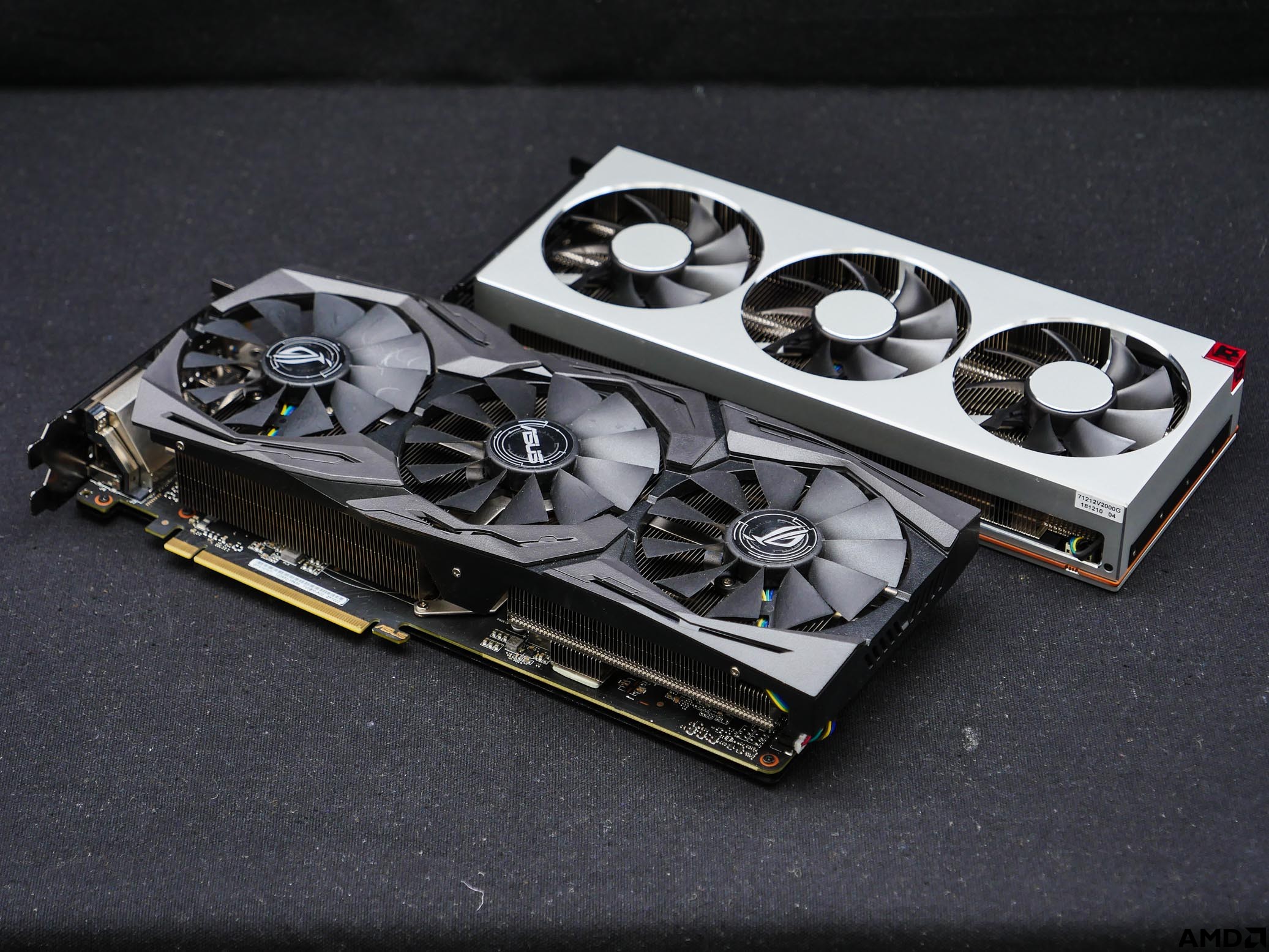

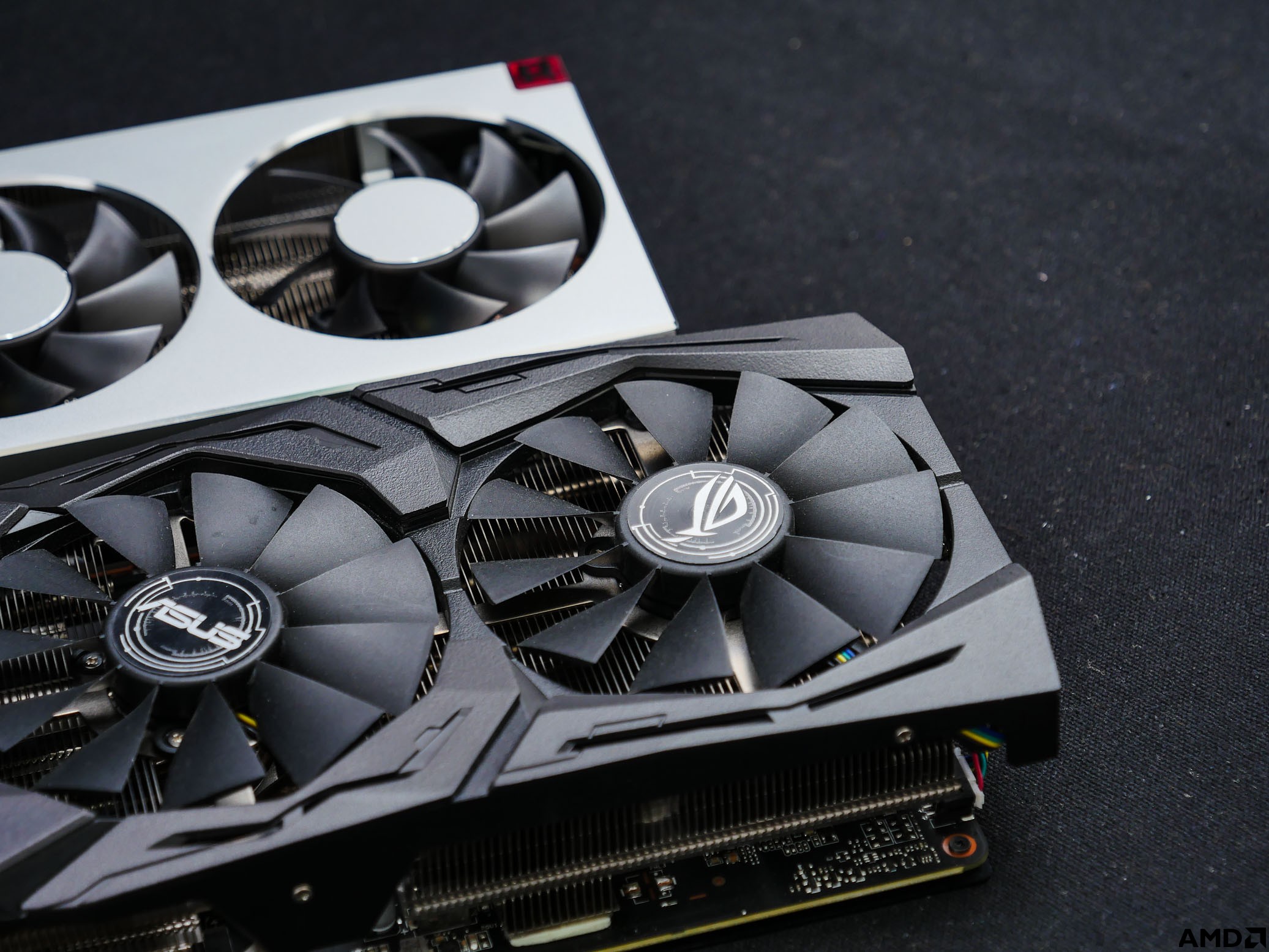

拿一张华硕自家的猛禽卡来对比一下
长度方面一个是公版长度，一个是猛禽祖传298mm
猛禽越肩程度比Radeon VII高不少，并且现在的猛禽都改成了2.7槽设计，体积上面猛禽必然大不少

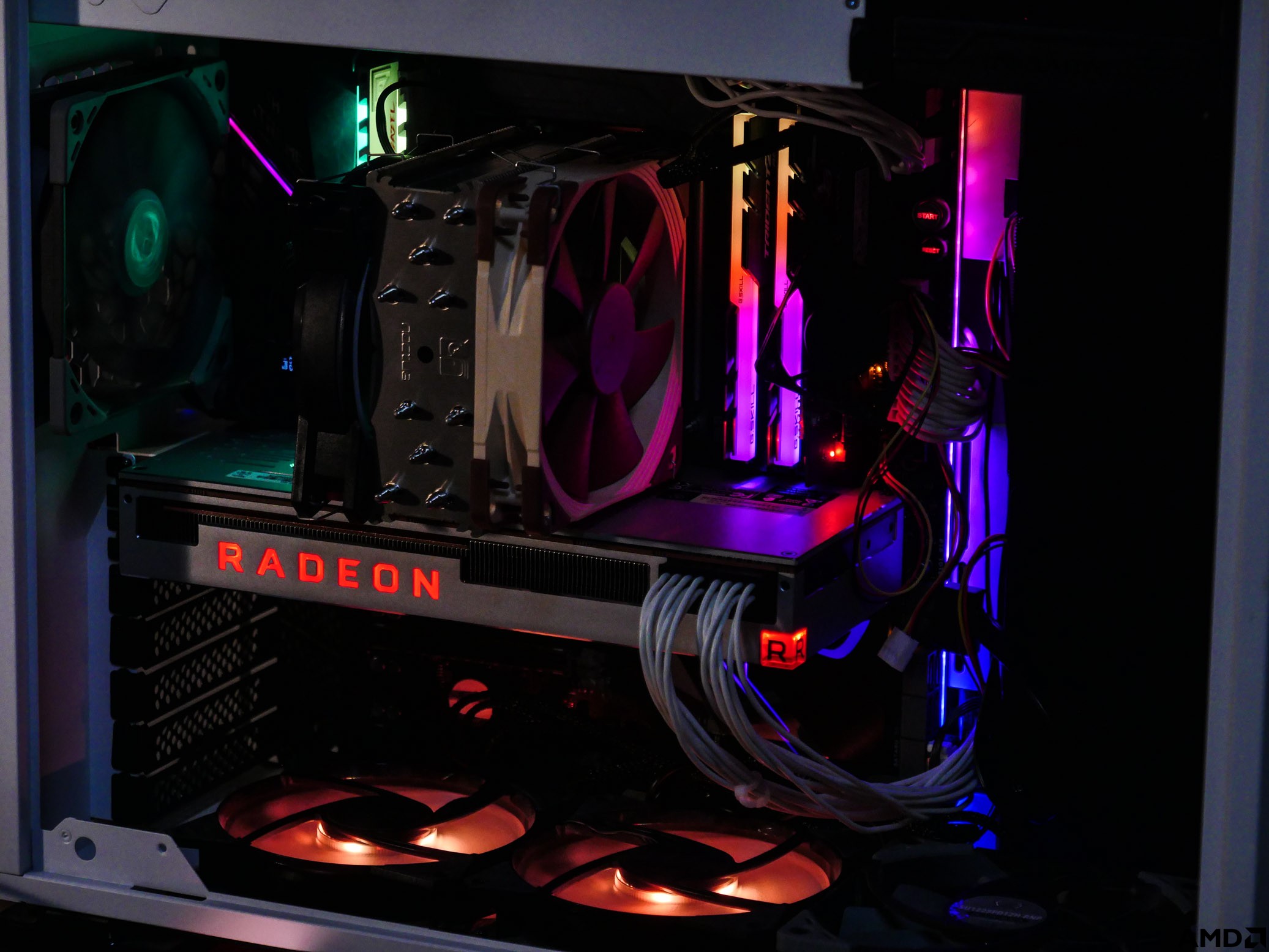

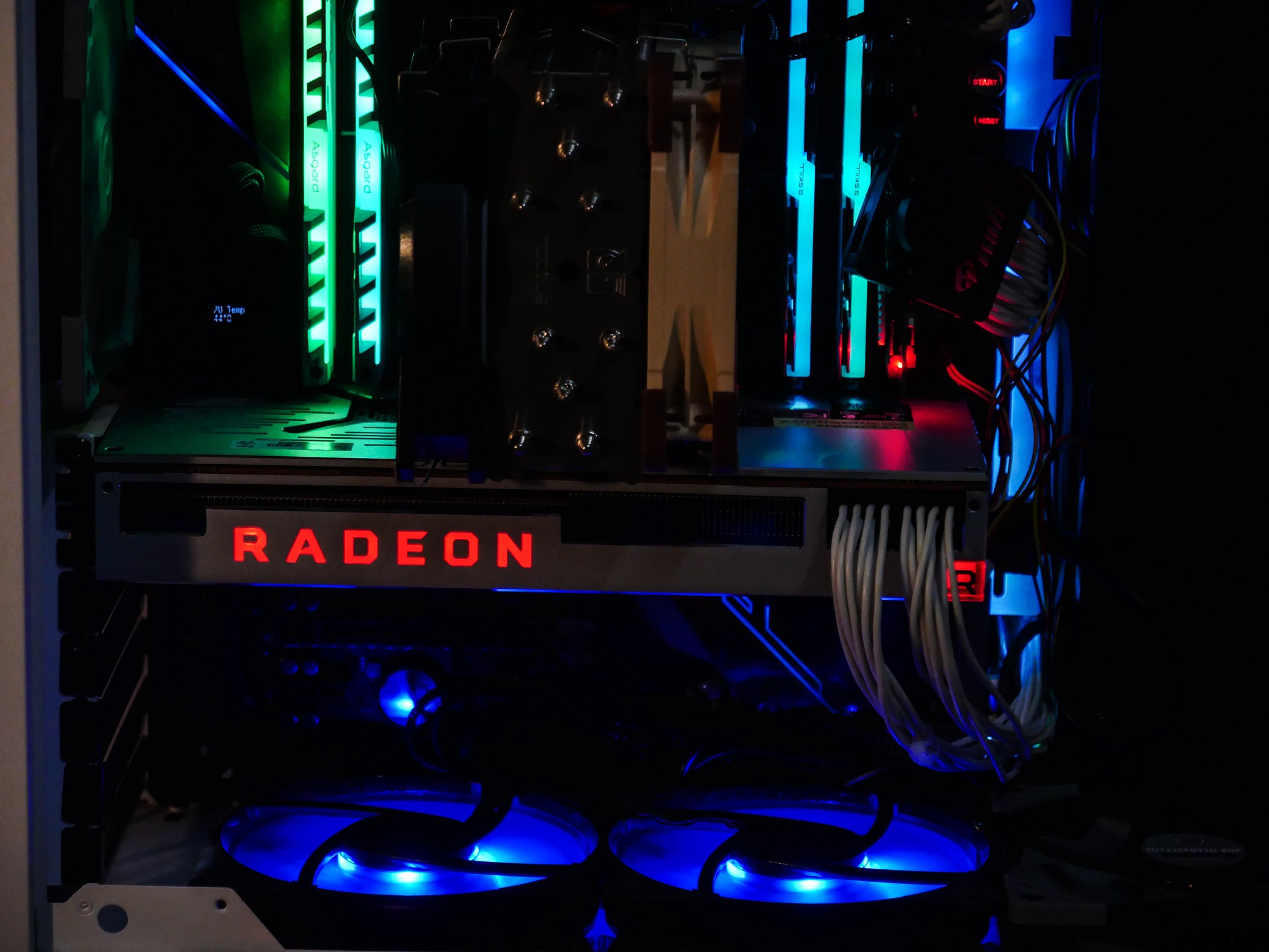

删除上一张卡的驱动，拆卡，换卡，上机，点亮，一气呵成。在一堆纷繁的RGB中，红色灯光的Radeon VII略显自若

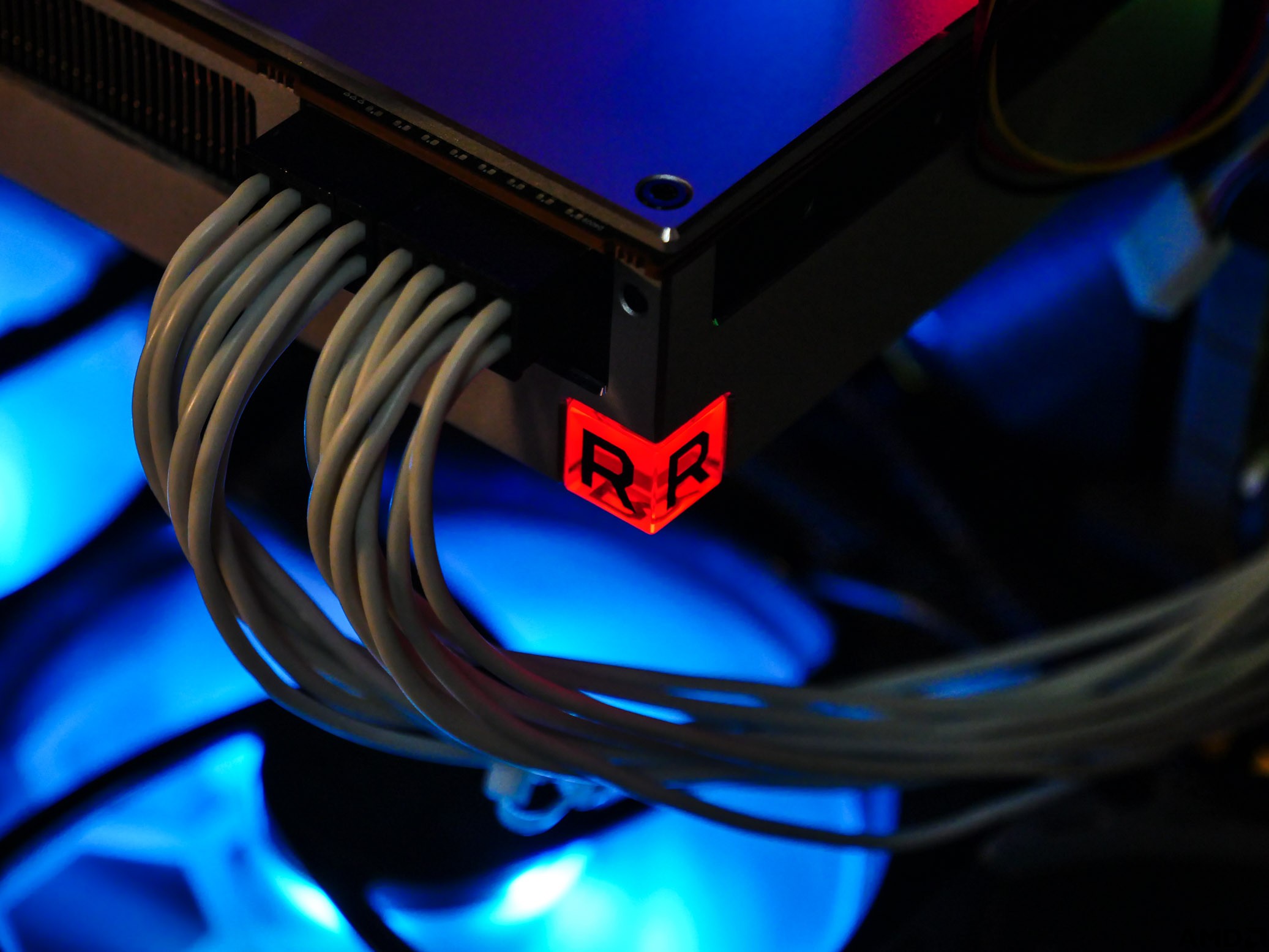

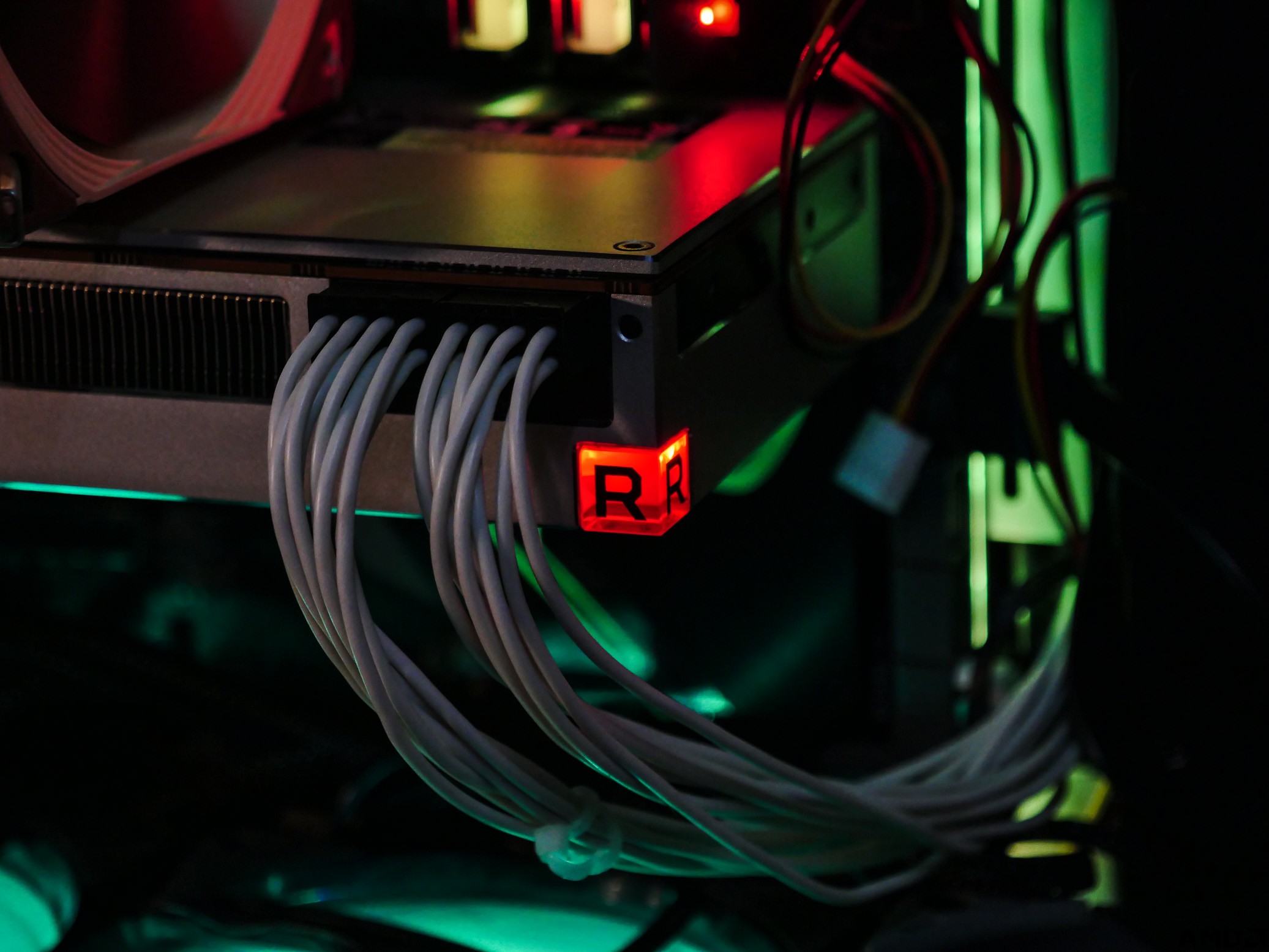

红色的Radeon信仰灯和红色R方块

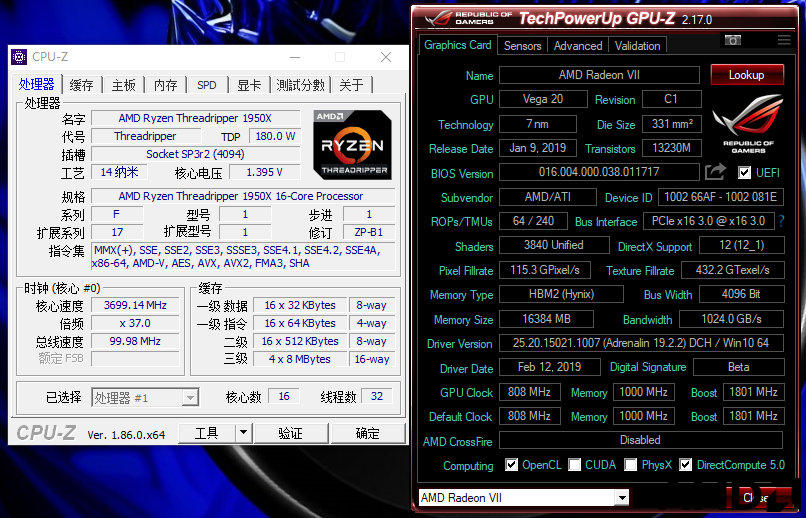

测试平台用的还是ZE+1950X和四通道的Bdie，之前为了减轻机器的重量我换了个机箱和散热，可能之前测RTX2080的时候散热环境会好一点，大家将就看
Radeon VII的规格并不是完整的64cu，而是阉割一部分的60cu，可能这也就预示着官方不会出水冷公版吧，华硕的Radeon VII有个特点就是频率比其他公版高了50MHz，然而我觉得这并没有什么很大的区别
接下来是测试，对比的是我之前测过的RTX2080，这里还是和以前一样为了节省篇幅就只展示部分跑分图，具体的成绩在下面做汇总

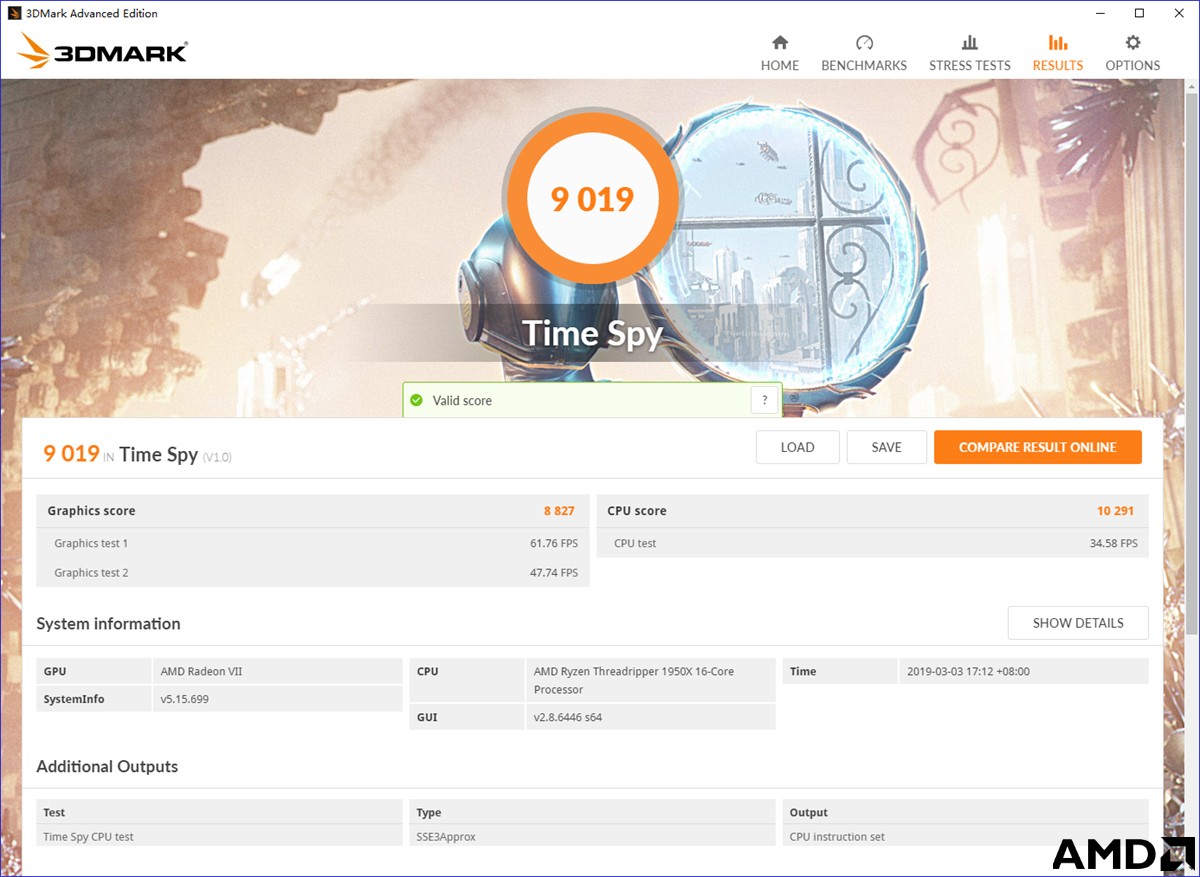

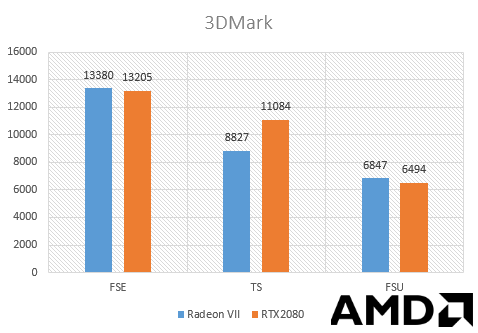

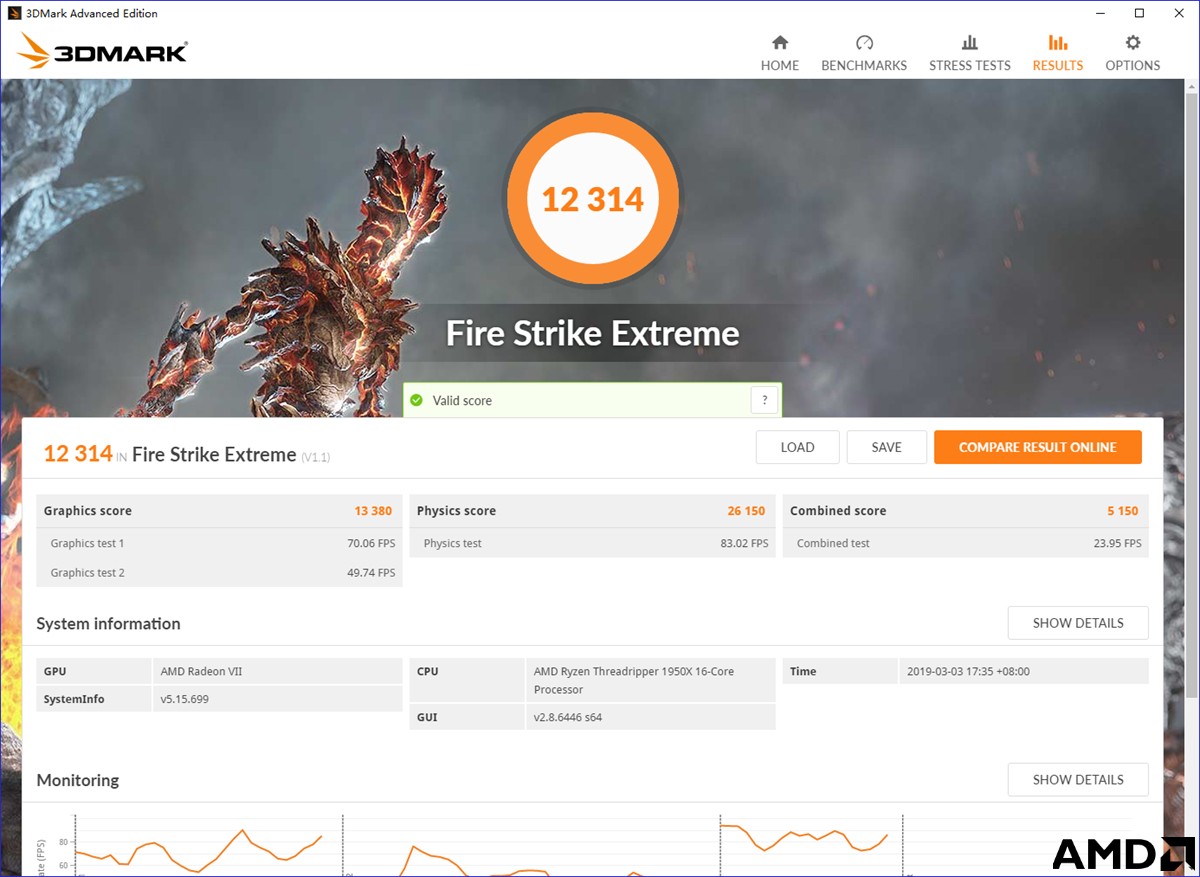

成绩汇总首先是3Dmark的成绩，这个测试是理论性能的直接反映，Radeon VII和RTX2080的DX11相差无几，但是在DX12跑分上面落后不少

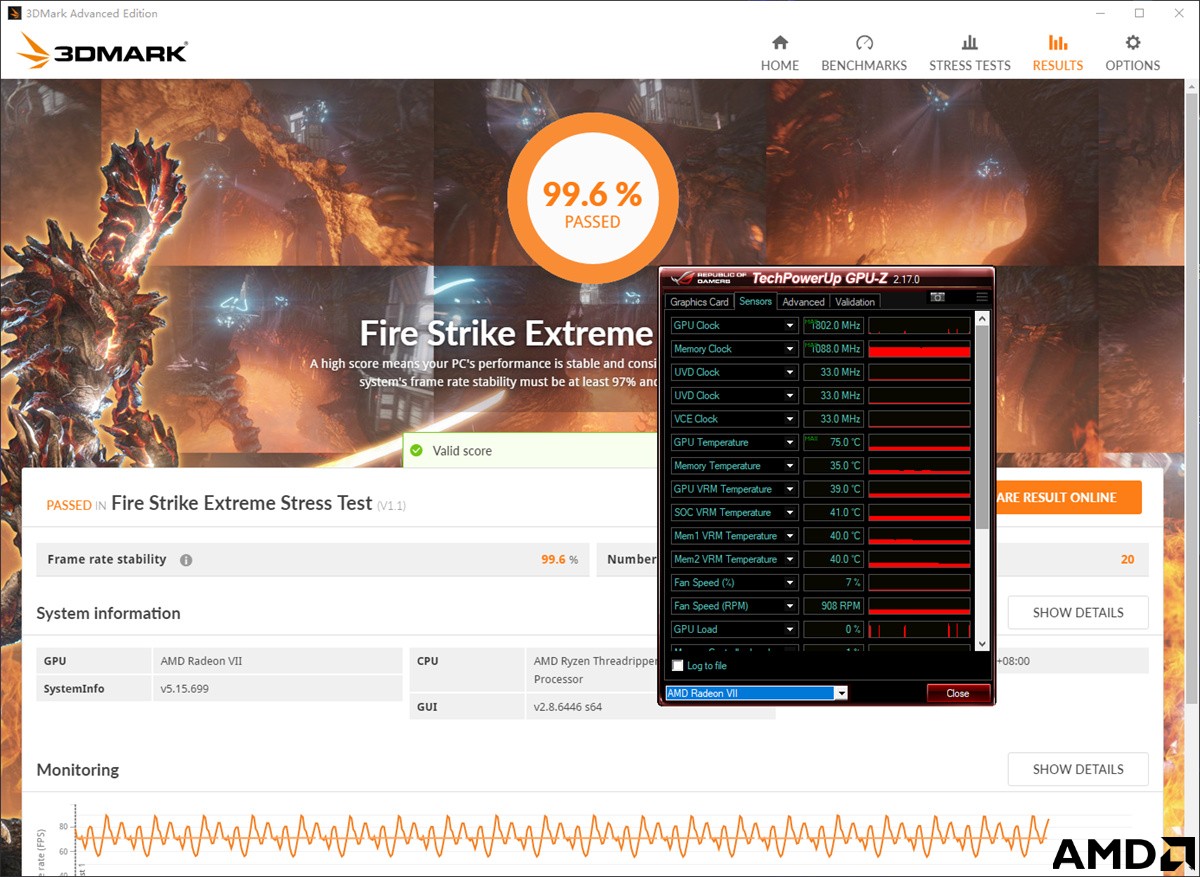

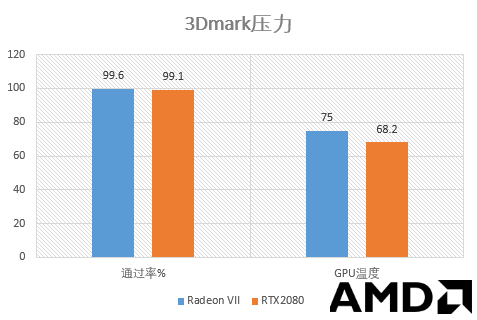

3DMark的压力测试，使用的是FSE压力，最终成绩上看RTX2080比Radeon VII温度低一些，原因是我的RTX2080是华硕STRIX，和2080Ti是同款散热，比Radeon VII的规模大了不少，而烤鸡75度的成绩对于一张公版卡来说确实也不错了，这次的散热设计提升着实不小

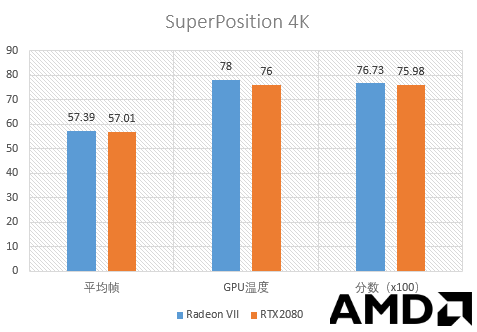

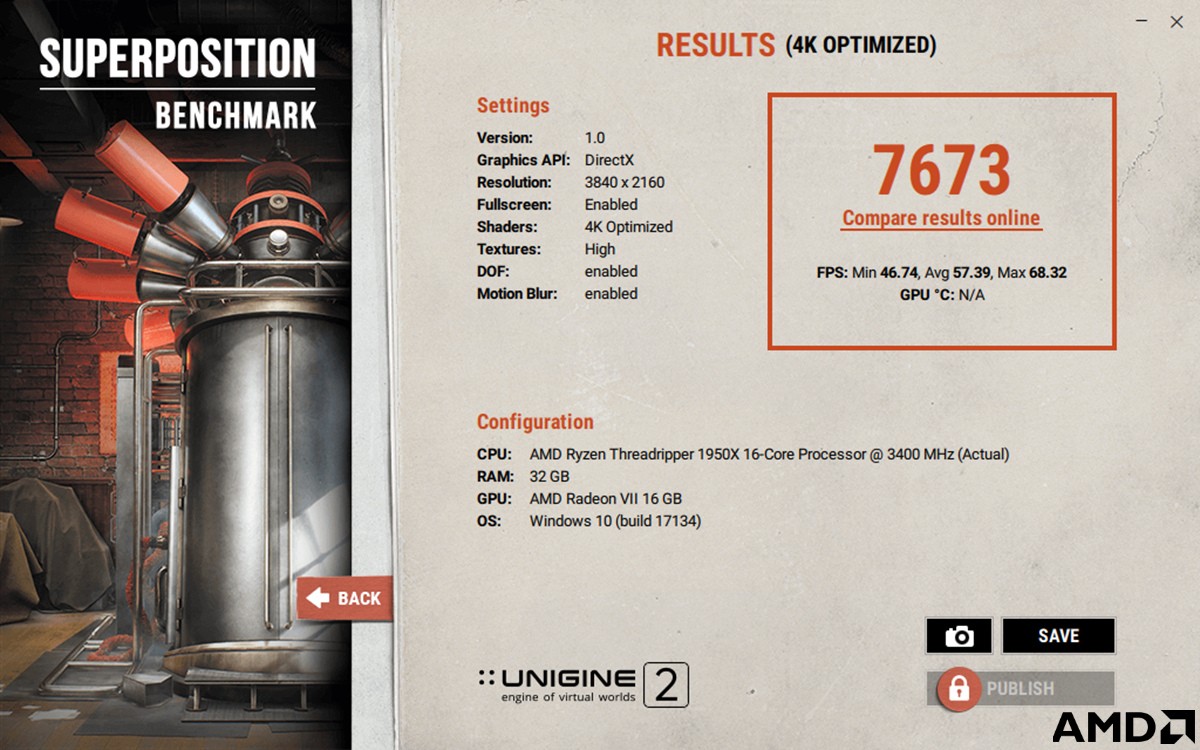

SuperPosition是对系统整体性能的衡量，使用4K最优化跑分，两张显卡的成绩是相差无几的，这个应用使用的是DX11进行测试，所以得到的结果差别和3Dmark的Fire strike比较相近

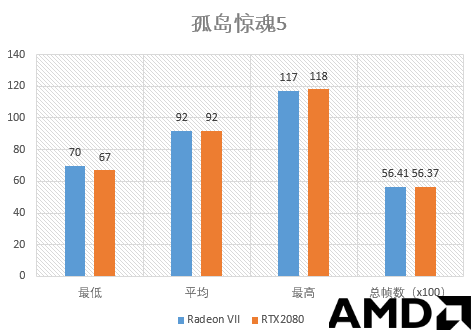

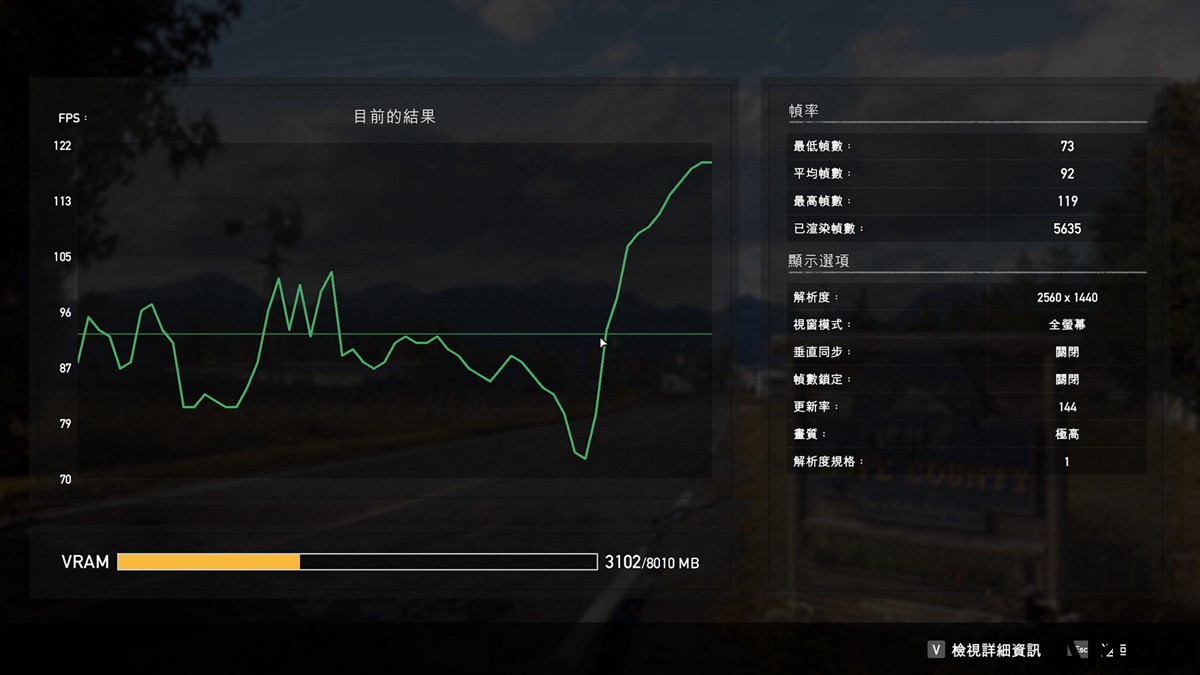

第一个游戏是孤岛惊魂5，同时使用2K预设非常高，不限制FPS，得到的结果如下。因为FC5对AMD做过优化，所以成绩和理论性能差不了很多

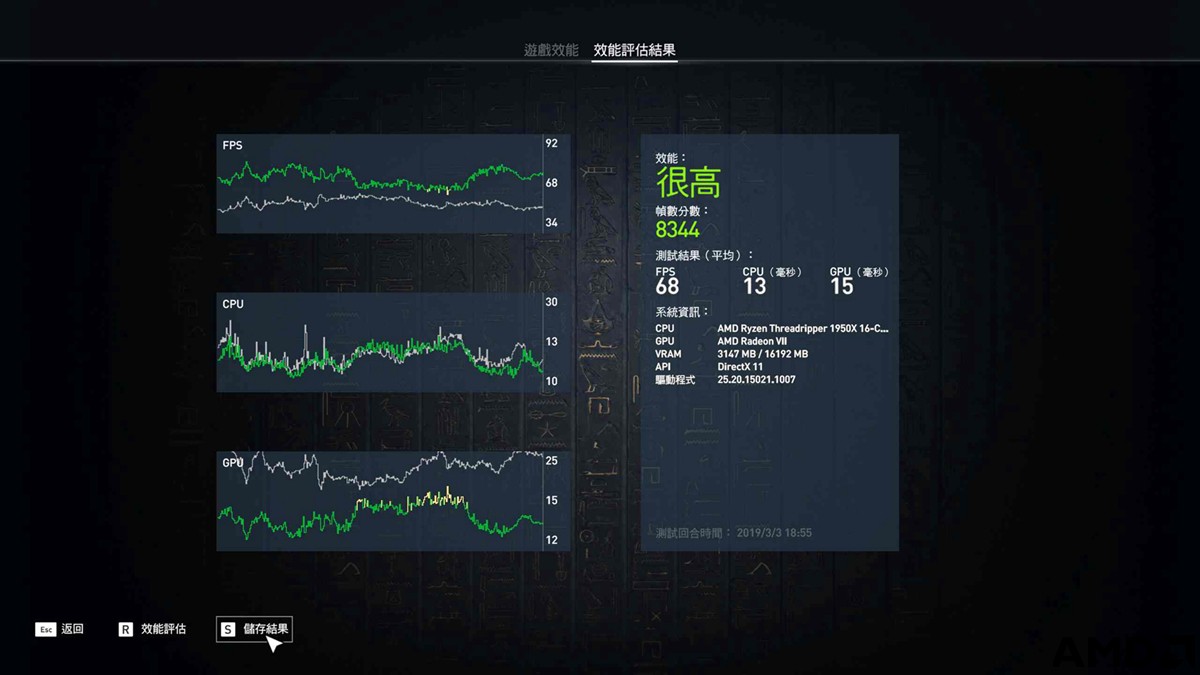

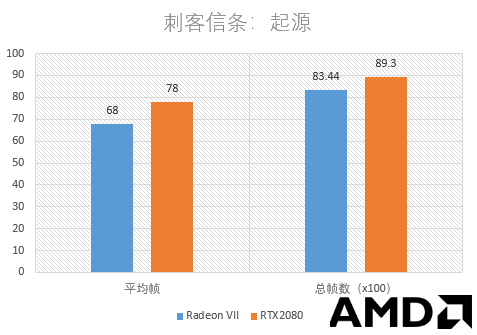

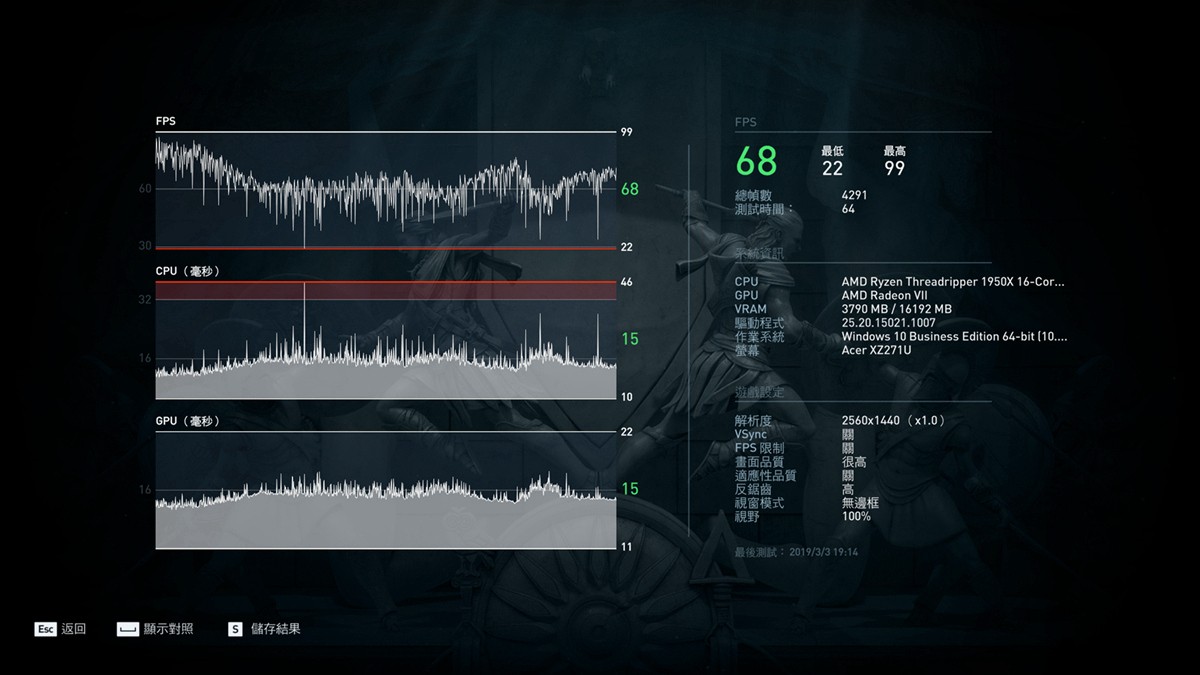

刺客信条起源是一个A优化不太行的典型，RTX2080在这个游戏上的表现比起Radeon VII好了不少，同样是极高特效，RTX2080至少高了10%以上，Radeon VII在2K较高下面只能跑出68这个勉强流畅的帧数
但是同一个引擎的刺客信条奥德赛，经过了一定优化之后，两张显卡的差距就很小了，在2k极高特效下，平均帧和总渲染帧数基本没有区别，充分说明Ubi的刺客信条祖传优化果然还是略显偏N

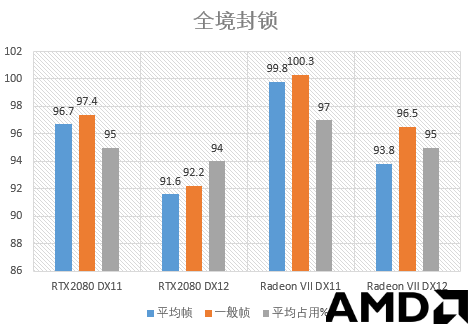

但是全境封锁的A优化又做的不错，现在的时间是3.11，很不幸我预购的普通版还不能玩到去全境封锁2，所以就拿衣带来测试了一下，使用极高特效，2k无帧数限制

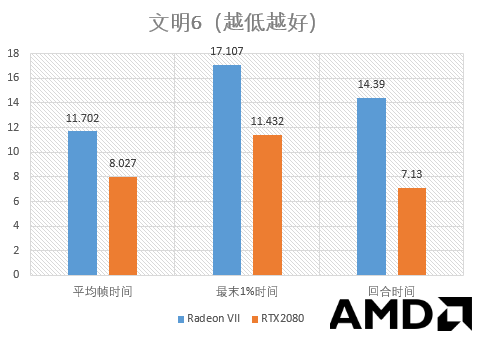

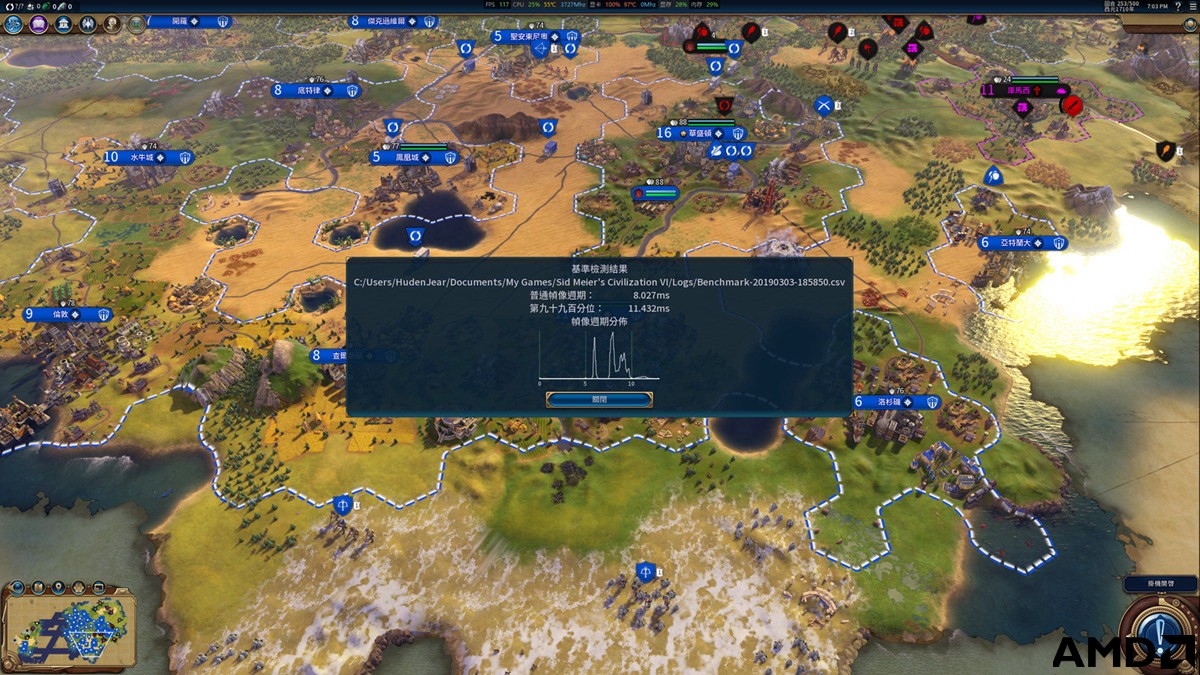

至于文明6，Radeon VII就像打了鸡血一样，帧数狂飙，回合时间狂缩，也不知道是新DLC风云聚汇优化了还是AMD自己优化了，但是实际体验确实超乎了我的想象

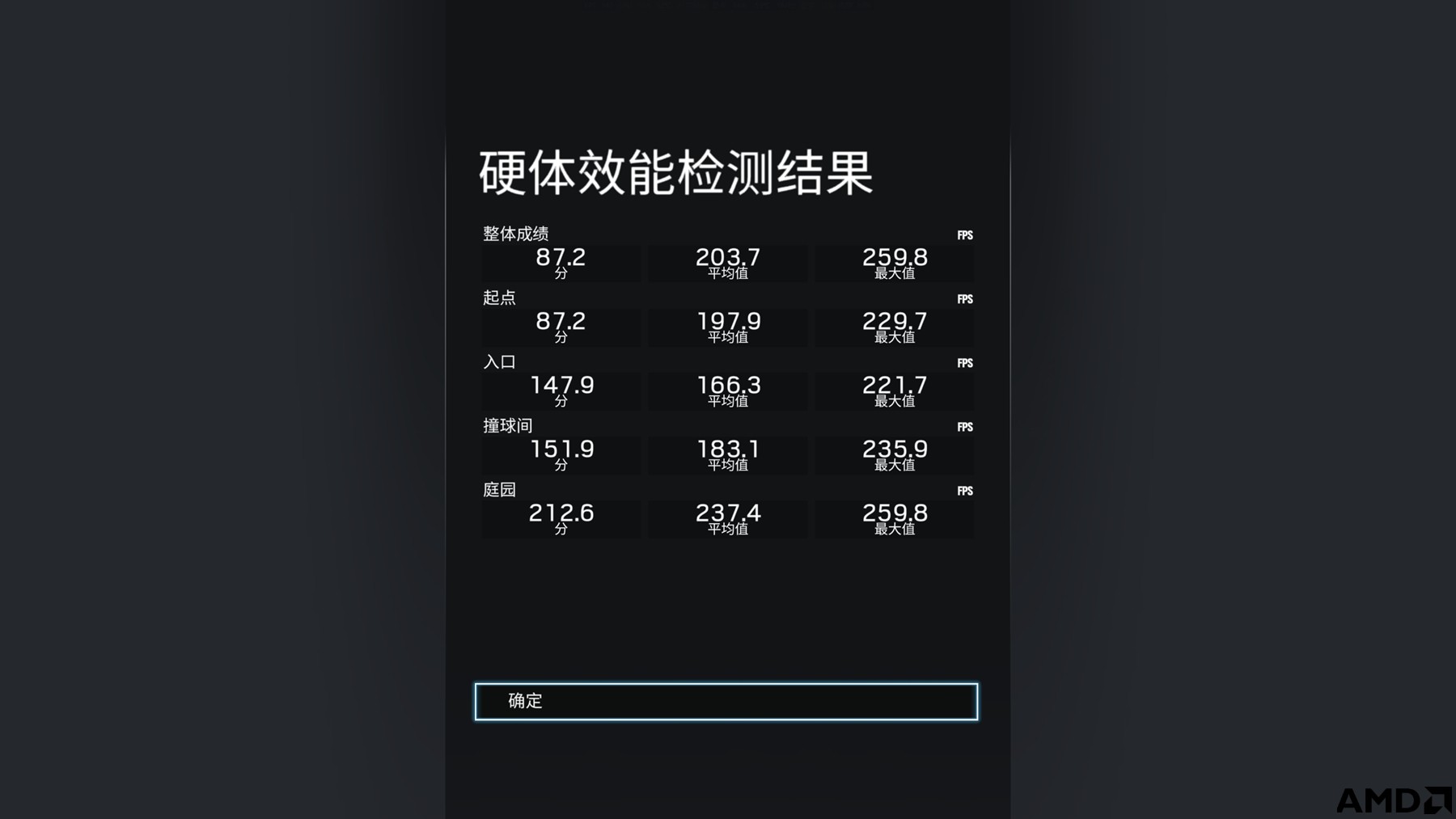

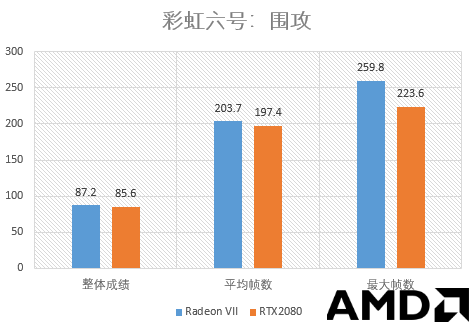

彩6上这两张显卡表现相差无几，都很不错，预设非常高特效2K不限制帧数，在室内室外都跑到了144Hz以上，所以整体成绩上的微小差距其实可以忽略不计，能流畅玩这种对抗性很强的游戏很重要，看来以后2k标配都要1080Ti、2080或者Radeon VII及以上了
总结
AMD的Radeon VII这张卡使用了最新的7nm制程，同时又有16GB显存，性能在DX11上面和RTX2080很接近的、，加上公版的做工不错，我是比较喜欢的。有些人可能会说2080花屏，但是实际上我这两张卡也没见到翻车，所以RTX2080和Radeon VII实际上对于我而言都差不多，如果偏向低温静音，那么华硕的STRIX RTX2080自然是不错的，如果偏向超频潜力和16GB 1TBps的HBM2，那RadeonVII也值得购买
实际上能用上16G显存的玩家并不多见，最近的有使命召唤和ApexLegend，RadeonVII为了满血带宽也无法削减显存，可能价格在很长一段时间内都不会降下来，AMD目前在3500-5000这个价位中间没有御敌策略，继续卖14nm的Vega不太现实，而Navi的定位很贴近这一个位置，希望AMD早日出新，届时一定支持
最后送上一张图，谢谢大家
|
